SLM лазер с длиной волны 783 нм разработан для рамановской дифференциальной спектроскопии со смещенным возбуждением (SERDS). Этот лазер используется вместе с лазером на 785 нм, они являются идентичными источниками возбуждения, которые имеют пики центральной длины волны, разделенные на 2 нм друг от друга. Это разделение достаточно универсально и подходит для большинства спектрометров. Рекомендуется объединить два лазерных луча в один оптический путь с помощью поляризатора, а затем применить очищающий фильтр. Другой подход заключается в использовании фильтров на основе объемной брэгговской решетки для объединения лучей и очищающих фильтров.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
782.9 |
783 |
783.1 |
|
Продольная мода |
- |
Одна |
- |
|
Ширина спектральной линии, пм |
- |
0.1 1 |
1 |
|
Выходная мощность, мВт |
- |
80 2 |
100 |
|
Коэффициент подавления побочных мод (SMSR), дБ |
40 |
50 |
60 |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.02 |
0.05 3 |
0.25 |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.1 |
0.3 4 |
1 |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.1 |
0.25 5 |
0.6 |
|
Поперечная мода |
- |
Несколько |
- |
|
Тип интерфейса управления |
- |
UART 6 |
- |
|
Режим работы |
- |
APC (CW) |
- |
|
Ширина полосы модуляции, МГц |
- |
N/A 7 |
- |
|
Входное напряжение, В |
4.8 |
5 |
5.3 |
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 1.5 А |
- |
|

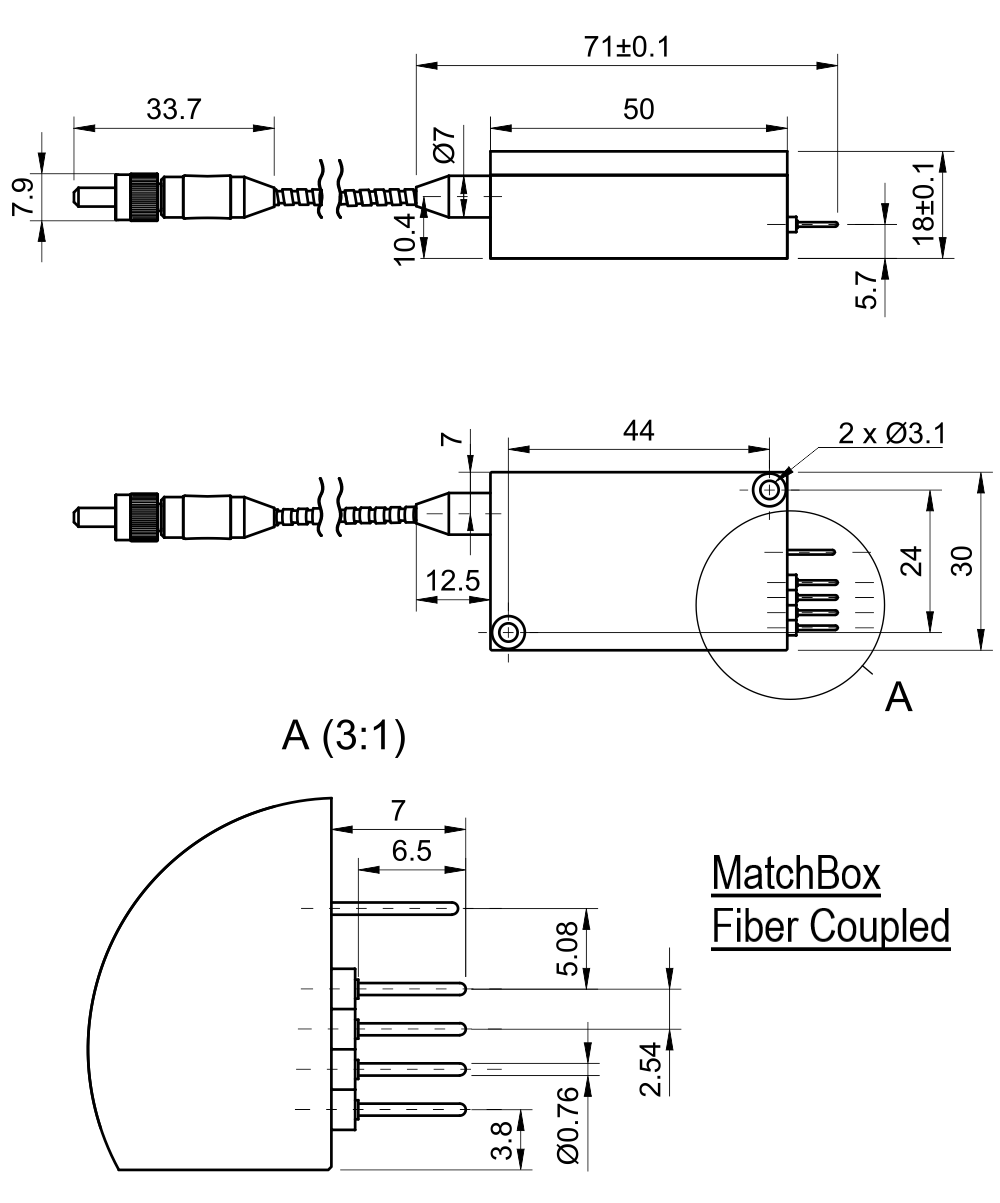

Габаритные размеры, мм |
- |
50 х 30 х 18 8 |
- |
|
Длина волокна, м |
0.95 |
1 |
1.1 |
|
Требования к теплоотводу, °C/Вт |
- |
1 |
- |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 |
|
Время разогрева, мин (холодный запуск) |
0.2 |
1 |
2 |
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
Защита от перегрева |
- |
Да |
- |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
Вес, кг |
0.1 |
0.12 |
0.14 |
|
Максимальная потребляемая мощность, Вт |
0.4 |
2 |
10 |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 9 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
Класс безопасности лазеров |
- |
3B |
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
Примечания:
1. Измерено с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц и частотой сканирования около 10 Гц. Тестирование интерферометра не проводится для каждого производимого лазера, вместо этого стандартным тестом является измерение OSA с разрешением 10-20 мкм;
2. Выходная мощность лазеров SLM не должна настраиваться, т.к. работа SLM не гарантируется при номинальной мощности, отличной от установленной на заводе. Однако возможность настройки мощности не отключена. Вместо этого рекомендуется использовать внешние аттенюаторы;
3. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
5. Уровень шума измеряется с помощью быстрого фотодиода и осциллографа. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
6. Коммутационные блоки AM-C8 и AM-C3 могут использоваться для преобразования из интерфейса управления UART в USB или RS232;
7. Лазеры SLM нельзя модулировать - используйте внешние модуляторы;
8. За исключением контактов интерфейса управления и выходного окна / волокна;
9. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

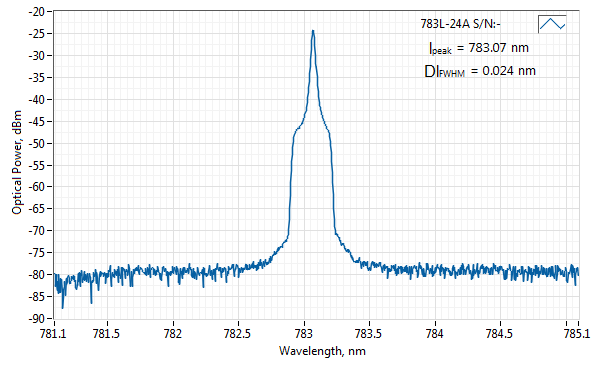

Спектр

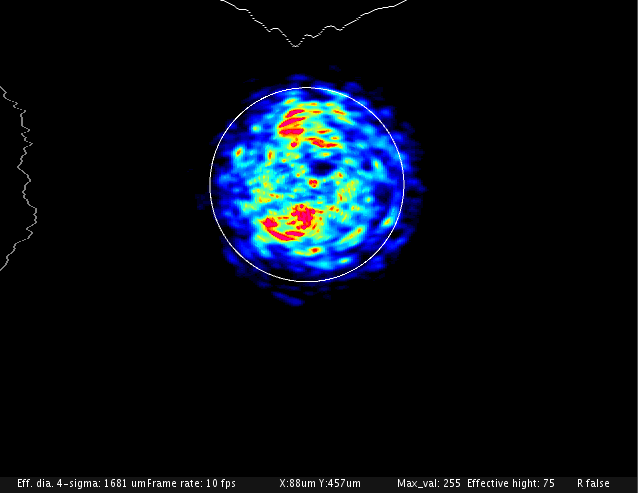

Профиль пучка на 0.45 м от апертуры
