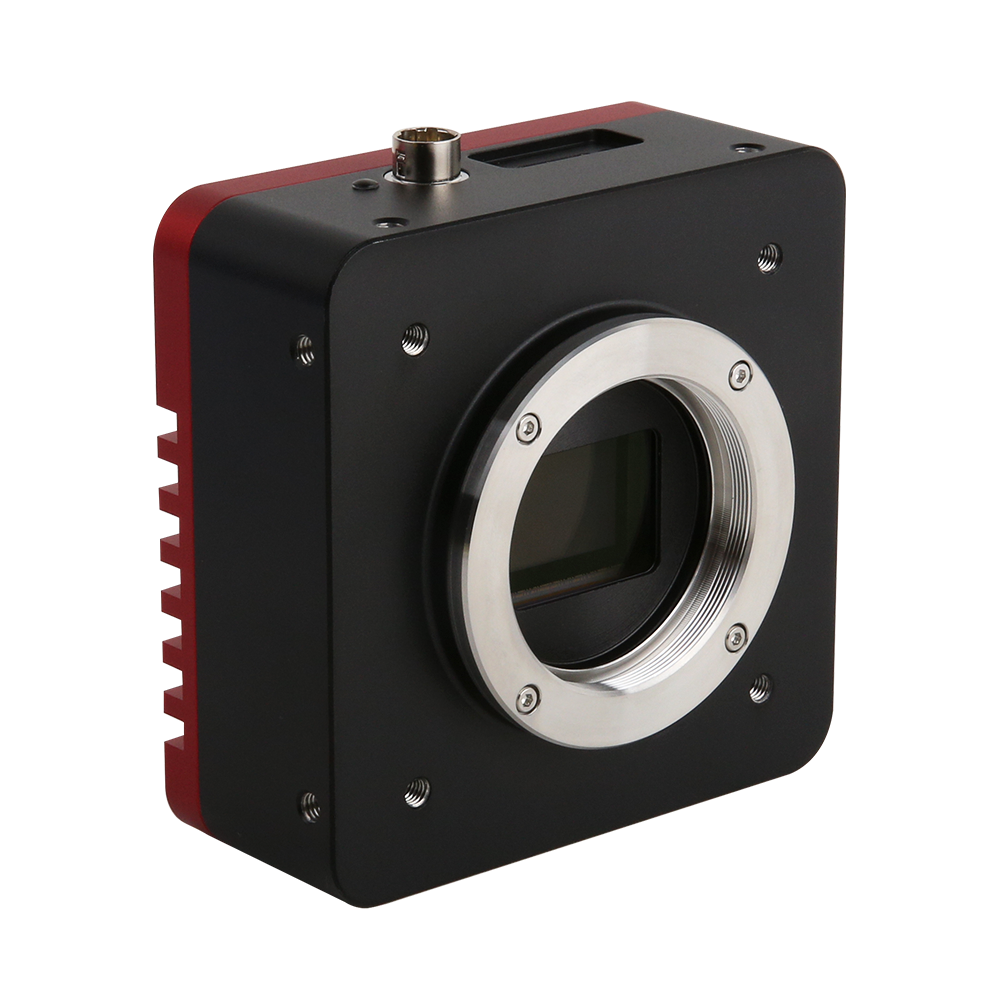

IUC24000KPA промышленная камера

Описание продукта

24-мегапиксельная полнокадровая цветная камера с выдвижным затвором (IMX410, FF 36×24 мм), поддерживающий 14-битный и многоуровневый оконный вывод, крепление M42 с большим диаметром изображения, идеально подходит для создания изображений с большим полем зрения и изображений высокого качества.

Основные характеристики

• Сенсор: IMX410 (цветной, RS) полнокадровый 24 МП
• Пиксель/диаметр изображения: 5,94 µm; Интерфейс M42 для больших полей
• Скорость: от 15,3 кадров в секунду (14-битное полное разрешение) до 114 кадров в секунду (низкое разрешение)

• Динамический режим: режимы HCG/LCG, балансирующие импульсный диапазон и шум

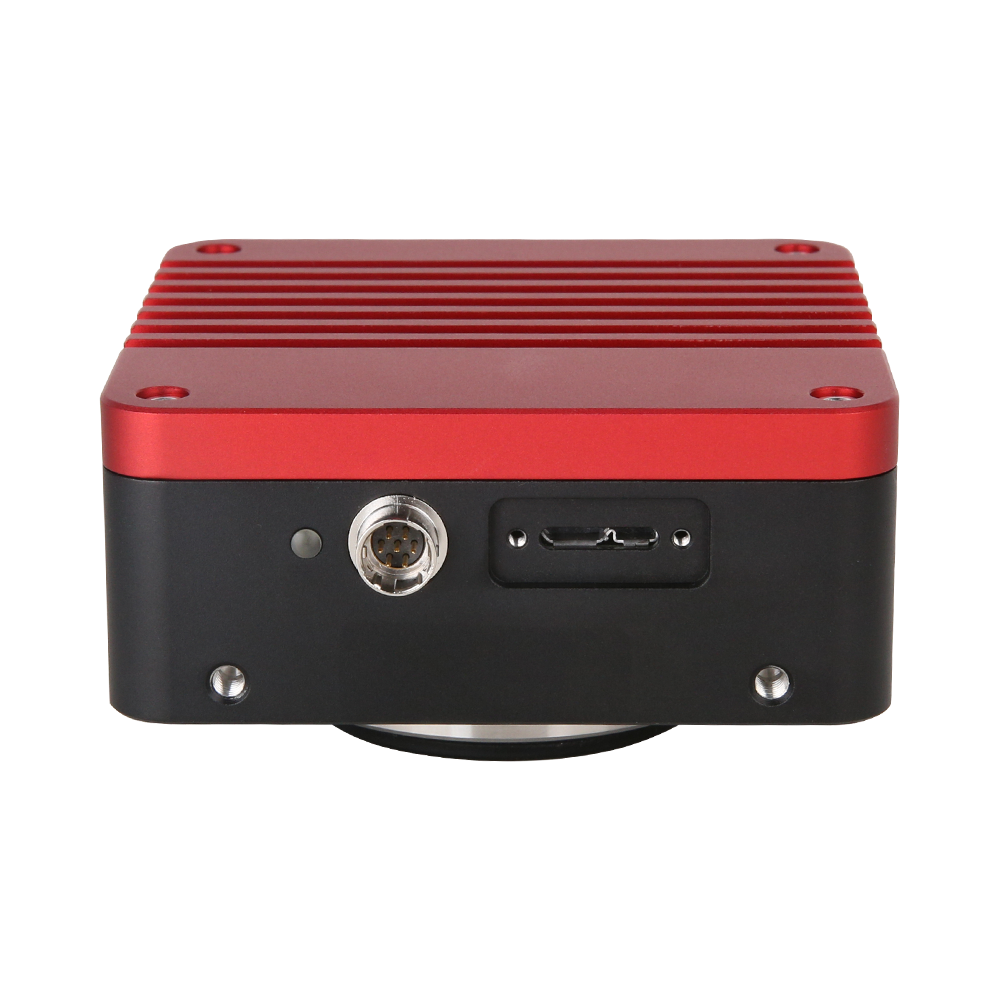

• Ввод/вывод: оптически изолированный триггер/стробоскоп + GPIO
• Программное обеспечение/экосистема: ToupView с SDK, совместимая с кроссплатформенной разработкой

IUC24000KPA представляет собой вершину инженерного дела в Область крупноформатных промышленных камер, специально разработанных для приложений, требующих исключительного разрешения и качества изображения. Благодаря высокопроизводительному датчику изображения Sony IMX410CQK-C, эта платформа обеспечивает возможности профессионального уровня, устанавливая новые стандарты точной визуализации как в научных исследованиях, так и в передовых промышленных приложениях.

Архитектура крупноформатного датчика

Серия IUC стала пионером в руководстве профессиональных крупноформатных датчиков в промышленных системах камер, обеспечивающих разрешение 24,0 МП (6064×4040), превосходящие характеристики стандартных промышленных камер. Улучшенная архитектура изображения 5,94 × 5,94 × 5,94 × 5,94 × 5,94 × 5,94 × 5,94 × 5,02 мм × 5,02 мм 24-мм формат сенсора обеспечивает беспрецедентное качество изображения для приложений, где детализация и поле зрения являются важными критериями параметров производительности, которые невозможно достичь с помощью меньших конфигураций. датчиков.

Усовершенствование конструкции скользящего затвора обеспечивает временный контроль, применяемый для приложений с высокой разрешающей способностью съемки, где точность синхронизации напрямую влияет на надежность измерений и качество изображения. Такой подход к проектированию опор в качестве статического документирования высокого разрешения, так и создает сценарии съемки, сохраняя при этом стабильные характеристики производительности в различных условиях эксплуатации.

Профессиональная сетевая связь

Комплексная многоинтерфейсная архитектура с возможностями подключения USB 3.0 обеспечивает беспрецедентную гибкость развертывания для систем с высокой разрешающей способностью, требующих пропускной способности передачи данных. Этот комплексный подход позволяет достичь максимальной частоты кадров 15,3 кадров в секунду при разрешении 6064×4040 (14-бит); 41 кадр в секунду при разрешении 3024×2012; 114 кадров в секунду в 2016 году, при поддержке различных системных архитектур, от компактных исследовательских установок контроля до автоматизированных систем континентального масштаба, требующих постоянной высокоскоростной передачи данных.

Расширенные возможности обработки изображений включают 8/14-битную обработку метода с динамическим диапазоном, превышающим 84 дБ (HCG) и 84 дБ (LCG). Эти параметры определяют исключительное качество изображения и точность цветопередачи, необходимые для приложений, требующих точной цветовой дифференциации и анализа деталей высокого разрешения в профессиональной печати, фотографии и высокоточном производстве.

Интеграция профессиональных объективов

Революционная интеграция совместимости с технологическими объективами, включая возможности автофокусировки EF на некоторых моделях, представляющих собой решающий шаг вперед, объединяющих традиционные технологии промышленной обработки научных изображений и профессиональных фотографий.

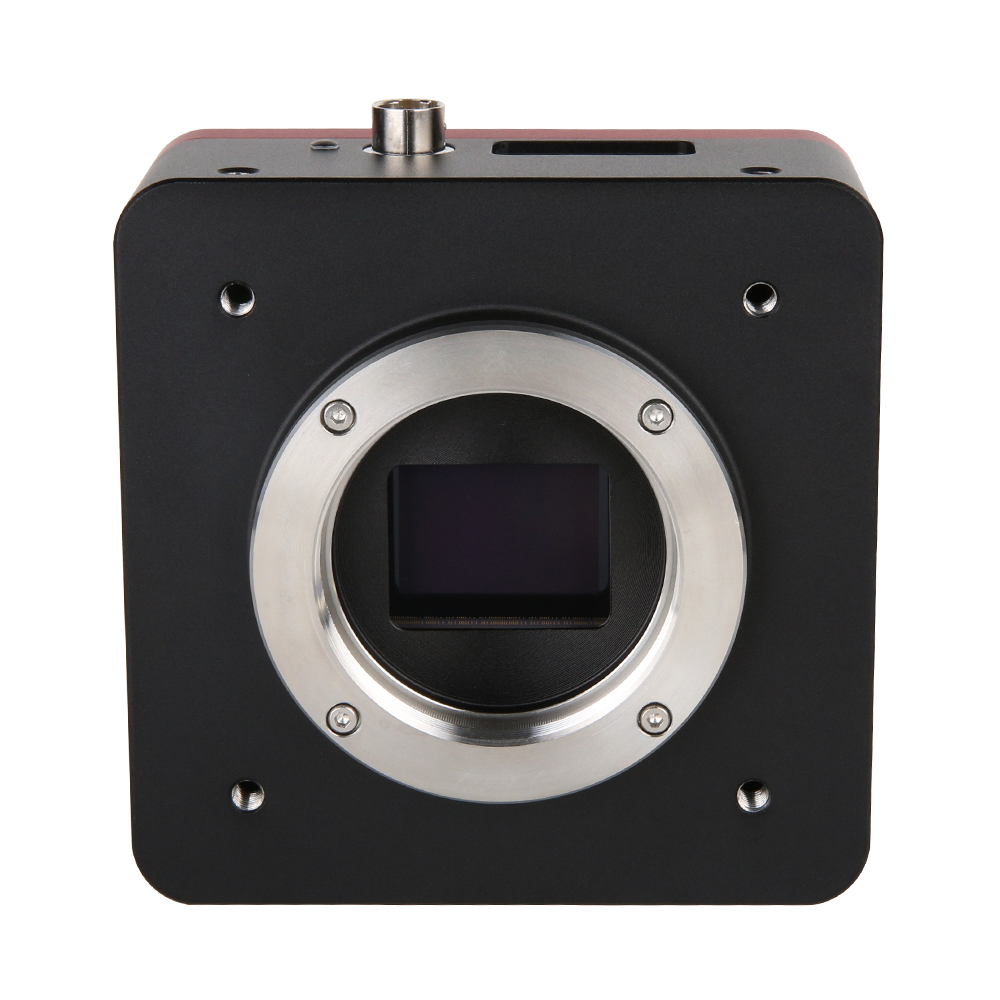

Оптимизированные характеристики чувствительности 572,8 мВ в измерениях с датчиками большого размера, которые определяют надежную работу в сложных условиях, сохраняя при этом исключительное качество изображения. Стандартные варианты крепления интерфейса M42 обеспечивают универсальную совместимость, как с промышленными линзами, так и с профессиональной фотооптикой, что обеспечивает беспрецедентную оптическую гибкость для специализированных приложений.

Архитектура корпоративной системы

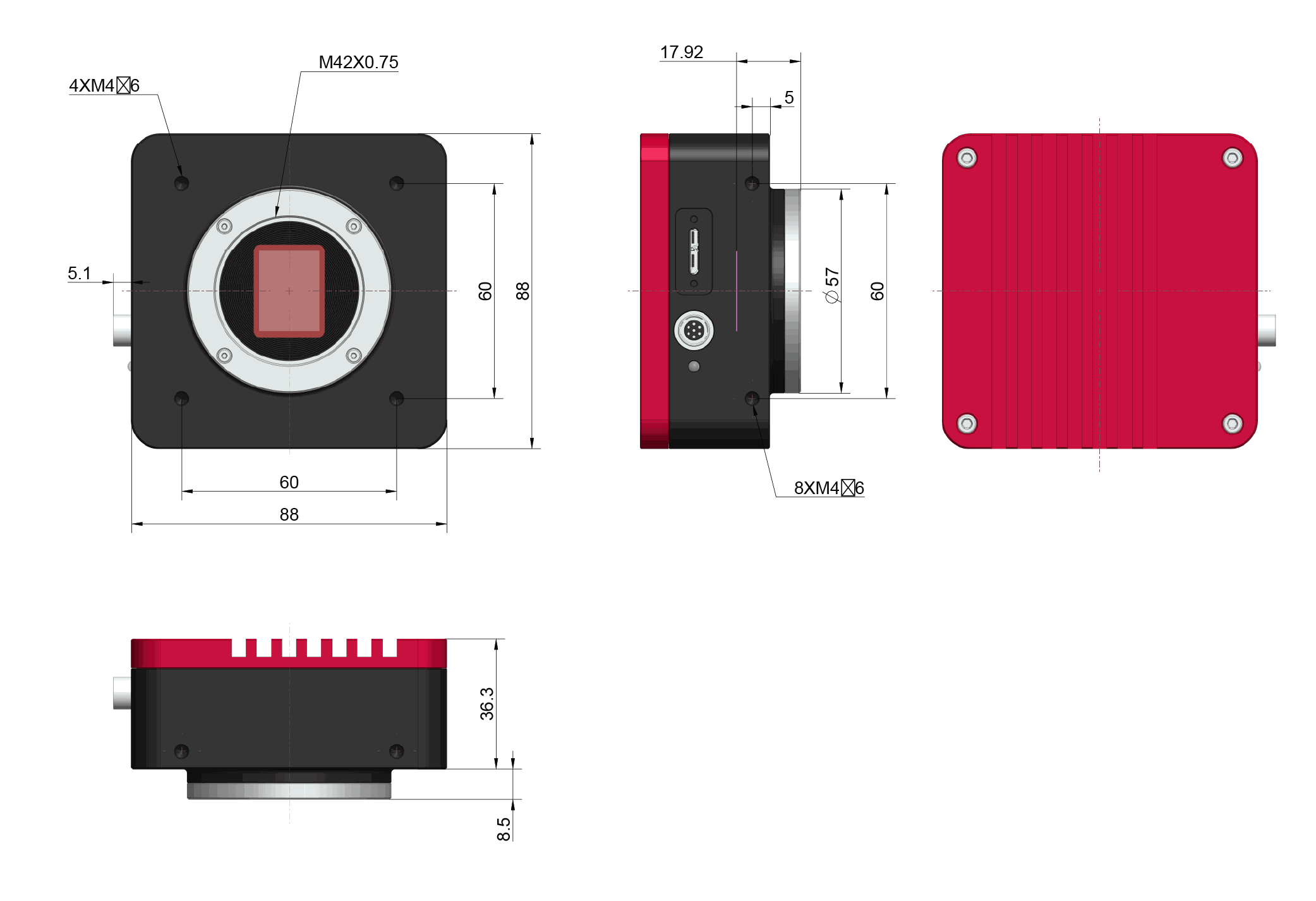

Профессиональные механические конструкции, позволяющие использовать датчики большого размера при сохранении стандартной промышленной надежности, представляют собой традиционное инженерное достижение. Размеры платформы 88 мм × 88 мм &Атильда— Размеры 36,3 мм и вес системы 540 г отражают значительные инженерные решения, необходимые для обеспечения профессионального качества широкоформатной съемки в рамках промышленных систем, а также для надежной работы в сложных условиях.

Комплексная поддержка разработки программного обеспечения включает поддержку со профессиональными SDK для сред разработки C/C++, C#, Python, DirectShow, GenICam, TWAIN и многоплатформенных SDK для Windows/Linux/macOS/Android (родные) C/C++, C#/VB.NET, Python, Java, DirectShow, Twain и др.).

Профессиональные характеристики

Разрешение

24,0 МП (6064) 4040)

Частота кадров

До 15,3 кадров в секунду при 6064 4040 (14-бит); 41 кадр в секунду при 3024 2012 г.; 114 кадров в секунду в 2016 году 1342

Размер пикселя

5,94 × 10⁻⁶ мкм 5,94 Омкм

Интерфейс данных

USB 3.0

Возможности профессионального применения

Производительность для больших форматы

Профессиональные форматы сенсоров APS-C и полнокадровые сенсоры обеспечивают исключительное качество изображения и качества для научного определения, контроля качества в точном производстве и профессиональных фотографиях

Необходимая профессиональная автофокусировка

В некоторых моделях предусмотрены рекомендации по автофокусировке объективных фото EF, что позволяет интегрировать их с профессиональной оптикой и предлагать рекомендации для задач, требующих точного оптического контроля и гибкость

Многоинтерфейсное подключение

Широкий спектр возможностей подключения через интерфейсы USB 3.0, 10 GigE и Camera Link обеспечивает гибкость развертывания для различных системных архитектур, требующих проводной передачи данных

Научная интеграция

Профессиональное качество изображения и всесторонняя поддержка разработки программного обеспечения для интеграции с передовым оборудованием и исследовательскими приложениями, требующими исключительного уровня сложности и оборудования. цветопередачи

Профессиональное превосходство

Промышленная крупноформатная камера IUC24000KPA представляет собой сочетание профессионального качества изображения и промышленной надежности. Эта платформа обеспечивает впечатляющую производительность для самых требовательных приложений, требующих превосходного разрешения, качества изображения и оптической гибкости. Независимо от того, используется ли она в научно-исследовательских средах, точном производстве или профессиональных фотоприложениях, эта камера является идеальной для проектов, где качество изображения является основным определяющим фактором при выборе системы и ее успешном внедрении.
