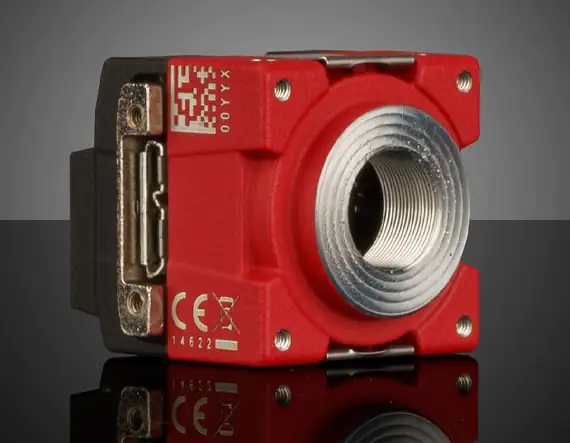

Монохромная камера Allied Vision Alvium 1800 U-511m, размер сенсора: 1/1.8", разрешение: 5.1 Мп, крепление: CS-Mount, разъем: USB 3.1 под прямым углом, частично открытый корпус

Описание

Монохромная камера Allied Vision Alvium 1800 U-511m предназначена для встраивания в системы машинного зрения, цифровой микроскопии и автоматизированного оптического контроля. Сенсор формата 1/1,8" формирует изображение с разрешением около 5,1 Мп, позволяя регистрировать мелкие элементы, измерять геометрию объектов и анализировать структуру поверхности. Монохромное исполнение подходит для задач, где важны чувствительность, контраст и точное сравнение уровней яркости, а цветовая информация не требуется.

Камера оснащена интерфейсом USB 3.1, обеспечивающим передачу изображений и управление параметрами съемки. Разъем расположен под прямым углом, что помогает направить кабель вдоль корпуса или в сторону, предусмотренную конструкцией конечного прибора. Такая компоновка особенно полезна при ограниченной глубине монтажного пространства. До проектирования корпуса необходимо уточнить точное направление углового разъема и предусмотреть допустимый радиус изгиба кабеля.

Крепление CS-Mount позволяет использовать компактные объективы, рассчитанные на уменьшенный рабочий отрезок. Следует учитывать, что объективы C-Mount и CS-Mount имеют одинаковую резьбу, но различаются рабочим расстоянием, поэтому механическая совместимость не гарантирует правильной фокусировки. Частично открытый корпус ориентирован на OEM-интеграцию: разработчик конечного оборудования должен обеспечить защиту электроники от пыли, влаги, электростатических разрядов и механических воздействий.

Характеристики

• Производитель камеры: Allied Vision.
• Серия: Alvium 1800 U.
• Модель: 1800 U-511m.
• Каталожный номер Edmund Optics: 19-568.
• Тип изображения: монохромное.
• Размер сенсора: 1/1,8".
• Разрешение: около 5,1 Мп.
• Интерфейс передачи данных: USB 3.1.
• Расположение разъема: под прямым углом.
• Крепление объектива: CS-Mount.
• Механическое исполнение: частично открытый корпус.

Особенности выбора и интеграции

Объектив должен поддерживать сенсор формата не менее 1/1,8" и обеспечивать достаточную разрешающую способность по всему полю. Камеру закрепляют на жесткой базовой поверхности, не допуская деформации открытых конструктивных элементов. USB-кабель фиксируют с разгрузкой натяжения. В закрытом приборе предусматривают отвод тепла и защиту от загрязнения сенсора. Для измерительных задач выполняют геометрическую калибровку, отключают автоматические регулировки и используют стабилизированный источник освещения.

Отрасли применения

• Встраиваемые системы промышленного машинного зрения.
• Цифровая микроскопия и макросъемка.
• Контроль электронных компонентов и печатных плат.
• Измерение размеров, формы и положения деталей.
• Оптические сортировщики и робототехнические модули.
• Лабораторные и медицинские приборы.
• OEM-оборудование с собственным защитным корпусом.

Product Family Description

• Right Angle USB Port Orientation
• Compact, Low Cost, High Performance Design for Machine Vision and Embedded Applications
• ALVIUM® System on Chip (SoC) Technology with Onboard Imaging Preprocessing
• Allied Vision Alvium USB 3.1 Cameras Also Available

Allied Vision Alvium Right Angle USB 3.1 Cameras feature ALVIUM® System on Chip (SoC) technology and a right-angle USB port in a lightweight compact form factor, offering a comprehensive image processing library for advanced onboard image correction, preprocessing functions to relieve host computer and processor workload, and allow for easy system integration. In addition to smart camera operations, the unique SoC design also allows for low power consumption and ease of integration, making them ideal for next generation machine vision, robotics and embedded vision applications. The cameras feature a variety of popular Sony Pregius and On Semi CMOS sensors with high image quality, fast frame rate and USB3 Vision interface standard. The actively aligned lens mount minimizes inconsistency and variation. Allied Vision Alvium Right Angle USB 3.1 Cameras feature a 90° right angle USB port and are available in a variety of monochrome, color, and NIR configurations, including C-Mount, CS-Mount, and S-Mount. Full housing versions are best suited for prototyping, development and end user uses. Partial housing and board level configurations have exposed image sensor PCB without heat sinks to reduce space and facilitate system integration making them ideal for OEM embedded design.

Note: Board level versions do not have a lens mount.
