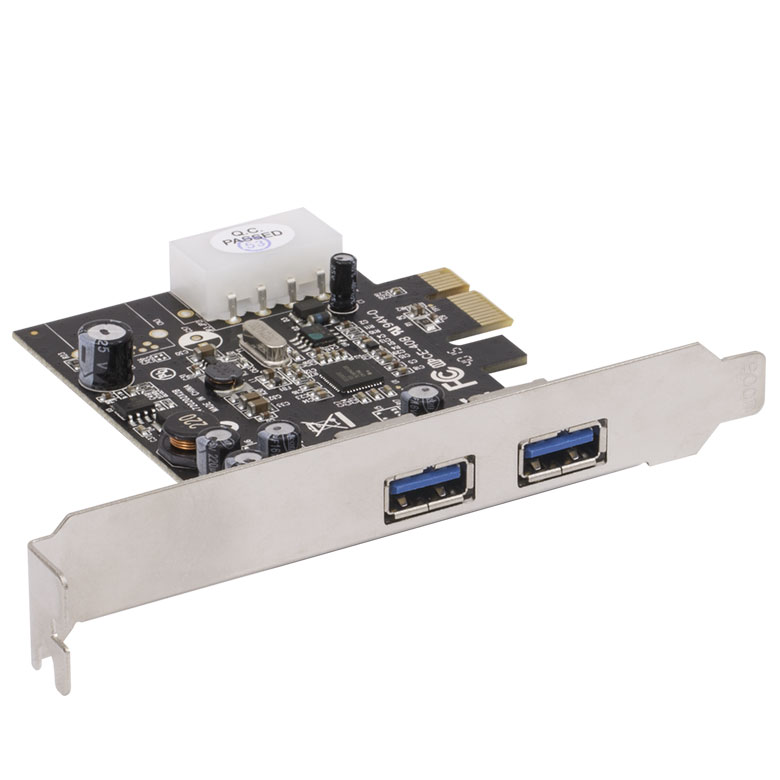

USB3-PCIE — плата расширения PCI Express, добавляющая компьютеру интерфейс USB 3.0 для подключения камер и устройств сбора изображений. Плата устанавливается внутрь системного блока в свободный слот PCIe; она не является внешним концентратором USB и требует совместимого корпуса и системной платы.
При использовании высокоскоростной камеры важна не только физическая совместимость разъёма. Передача последовательности кадров создаёт непрерывный поток данных, и узким местом могут стать общая пропускная способность контроллера, процессор, память или накопитель. Отдельная плата позволяет выделить камере контроллер, не разделяя его ресурсы с другими USB-устройствами.
При установке необходимо выключить и обесточить ПК, подобрать слот PCIe подходящего формата и убедиться, что карта физически помещается рядом с видеокартой и другими адаптерами. После установки проверяют драйвер USB-контроллера, распознавание камеры и устойчивую передачу кадров под реальной нагрузкой.
Кабель USB 3.0 подбирают с учётом разъёма камеры, допуска по длине и качества экранирования. При больших потоках изображений предпочтительны короткие качественные кабели без промежуточных пассивных удлинителей. При этом сама карта не повышает частоту кадров выше пределов, указанных в документации камеры.
Для научной съёмки существенна повторяемость передачи последовательных кадров: помехи, нехватка питания или совместное использование контроллера с внешними накопителями могут вызывать пропуски. Поэтому после сборки проверяют устройство в том программном обеспечении, которое будет использоваться в эксперименте.
При планировании эксперимента важно фиксировать версию драйверов и параметры буферизации: после обновления системного ПО эффективная скорость передачи иногда меняется даже при неизменной камере. Сравнение числа переданных кадров и записанных файлов позволяет локализовать задержку между интерфейсом камеры и накопителем.
Характеристики
- Назначение: расширение интерфейсов компьютера для USB 3.0
- Подключение к компьютеру: внутренняя шина PCI Express
- Предполагаемые потребители интерфейса: научные USB 3.0 камеры
- Монтаж: внутрь системного блока
- Внешний формат подключения: USB 3.0 (точное число портов следует проверить по ревизии)
Отрасли применения
- Высокоскоростная микроскопия с USB-камерами
- Лабораторная машинная визуализация и видеорегистрация
- Модернизация ПК измерительных стендов без штатного высокоскоростного контроллера
