Поставщик
|
XIMEA |
|
Артикул
|
MX022HG-IM-SM4X4-RN2-FL |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
170 к/с |
|
Тип затвора
|
глобальный |
|
Интерфейс
|
PCI Express Gen 2 ×2 |
|

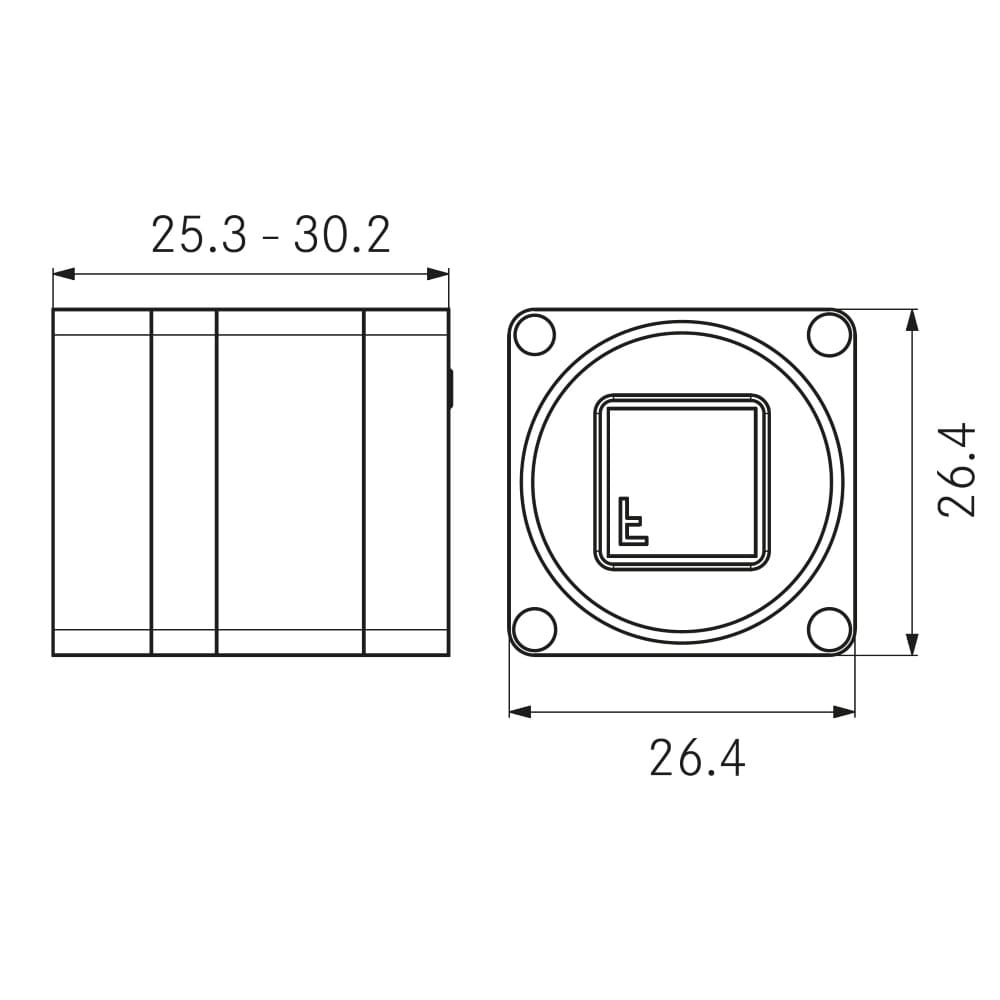

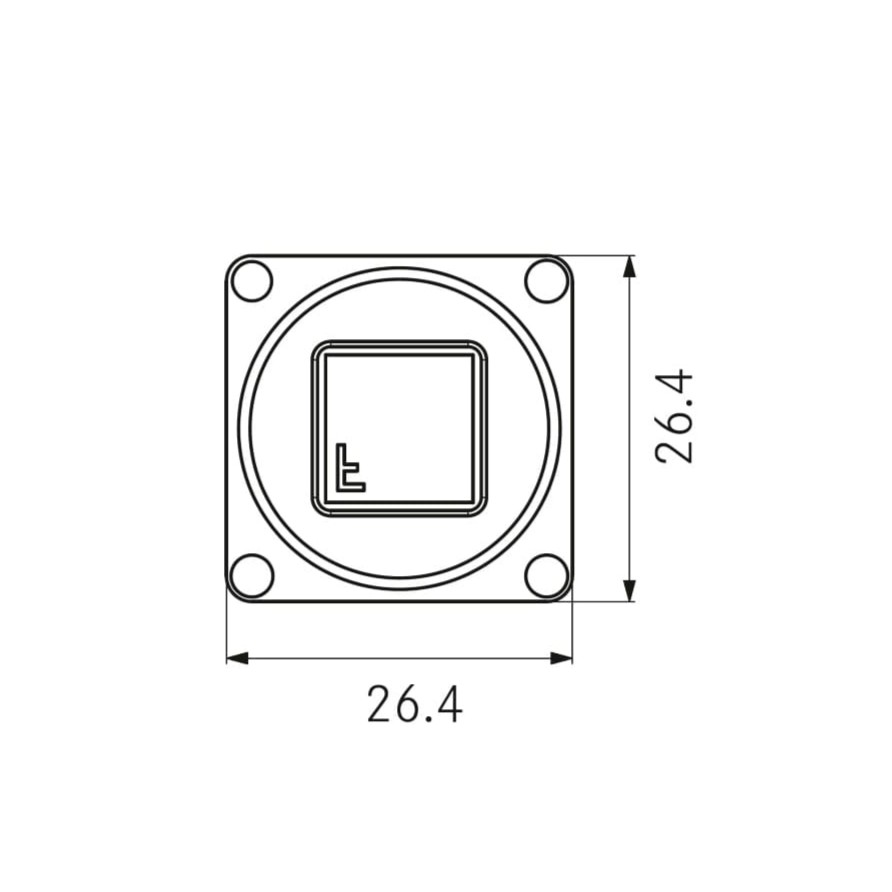

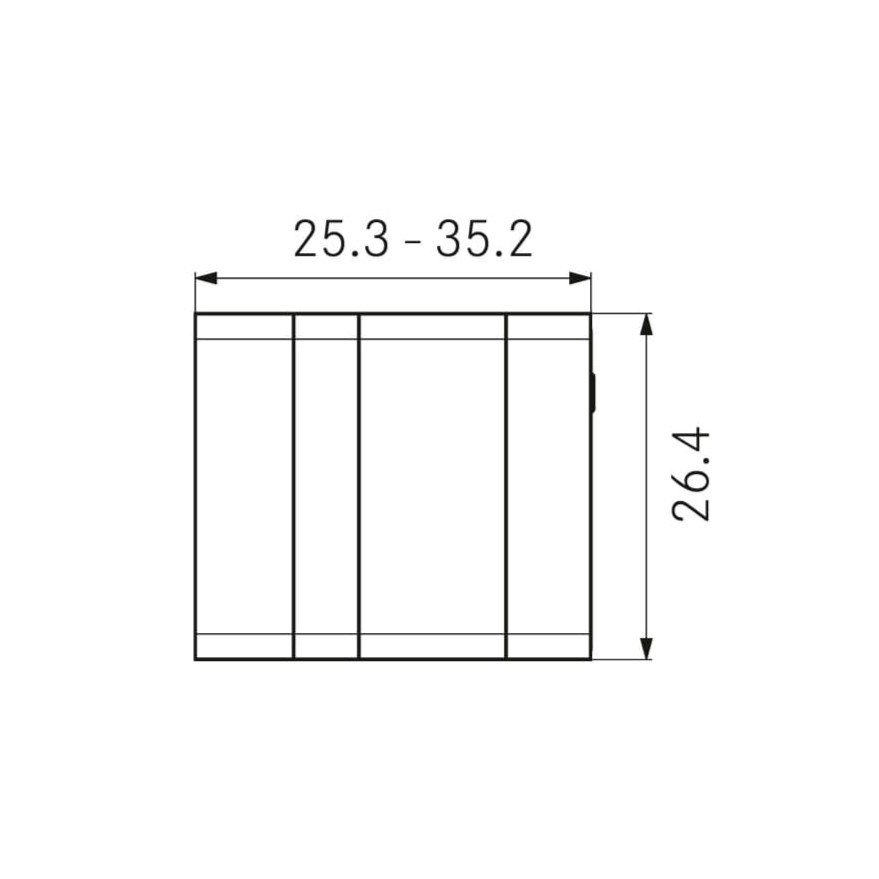

Габаритные размеры
|
26,4 × 26,4 × 30,9 мм |
|
Спектральный диапазон
|
600–860 нм |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
15 |
|
Масса
|
30 г |
|
Размер пикселя
|
5,5 мкм |
|
Тип затвора
|
глобальный |

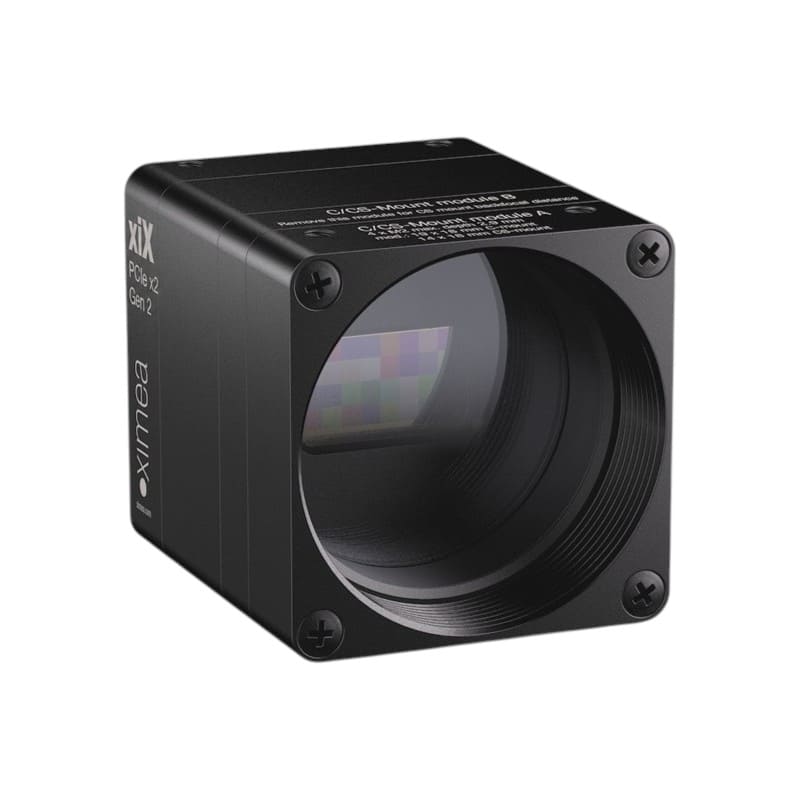

MX022HG-IM-SM4X4-RN2-FL – snapshot-камера для высокоскоростной спектральной съемки в диапазоне 600–860 нм. Модель объединяет 15-канальный сенсор и прямой интерфейс PCI Express Gen 2 ×2, обеспечивающий получение до 338 кадров/с с минимальной задержкой передачи данных.
Рабочий диапазон охватывает красную область видимого света и ближний инфракрасный участок. Такая конфигурация востребована при анализе растительности, биологических тканей, пищевой продукции и различных технических материалов.
Преимущества:
- Частота до 338 кадров/с для высокоскоростной инспекции;
- Прямой интерфейс PCIe с пропускной способностью до 8 Гбит/с;
- Широкий диапазон экспозиции от 25 мкс до 17 с;
- Программируемая область считывания ROI/AOI;
- Возможность коррекции пикселей и неравномерности освещения;
- Низкое энергопотребление для высокоскоростного оборудования;
- Небольшие габариты и масса для встраиваемых систем;
- Прочный металлический корпус для длительной эксплуатации;
- Стандартное крепление C-mount для промышленной оптики;
- Возможность применения в многокамерных PCIe-комплексах.
Области применения:
- Контроль качества продукции на высокоскоростных конвейерах;
- Дистанционный мониторинг с беспилотных летательных аппаратов;
- Обнаружение дефектов фруктов, овощей и зерна;
- Проверка однородности пищевой продукции;
- Поиск загрязнений и посторонних примесей;
- Сортировка пластмасс, полимеров и вторичного сырья;
- Контроль покрытий, красителей и композитных материалов;
- Анализ кровоснабжения и состояния биологических тканей;
- Медицинская гиперспектральная визуализация;
- Флуоресцентные и фотолюминесцентные исследования;
- Биологическая и материаловедческая микроскопия;
- Фармацевтический контроль и анализ препаратов;
- Специализированные системы наблюдения и идентификации объектов.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
600–860 нм |
|
Количество спектральных каналов |
15 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
338 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Выходной формат |
RAW |
|
Интерфейс передачи данных |
PCI Express Gen 2 ×2 |
|
Пропускная способность интерфейса |
8 Гбит/с |
|
Тип разъема |
PCIe-Flex-X2G2 |
|
Диапазон экспозиции |
от 25 мкс до 17 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Входы GPIO |
3 |
|
Выходы GPIO |
3 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
2,9 Вт |
|
Охлаждение сенсора |
отсутствует |
|
Габариты |
26,4 × 26,4 × 30,9 мм |
|
Масса |
30 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
