Описание

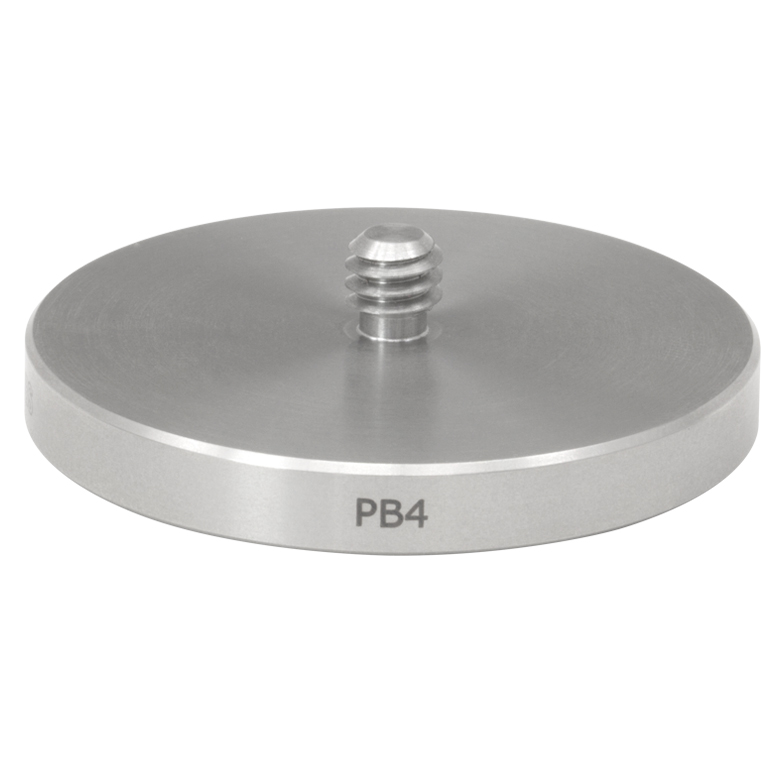

PB4 — пьедестальный адаптер основания для преобразования стандартной массивной стойки в конфигурацию с зажимной вилкой. Он предназначен для более свободного позиционирования на оптическом столе по сравнению с прямым креплением через фиксированные отверстия. Сам адаптер не притягивает сборку к столу без соответствующего зажимного элемента.
Наружный диаметр составляет 1,85 дюйма, или 47,0 мм. Встроенный резьбовой штифт 1/4″-20 соединяется с нижней частью совместимой стойки, в том числе Ø1,5 дюйма. Дюймовый стандарт нельзя заменять M6, несмотря на близость диаметров: метрическое исполнение имеет отдельное обозначение PB4/M.
Корпус изготовлен из нержавеющей стали 303 и образует выступ, за который фиксируется подходящая вилка. В каталоге перечислены PF85B, PF125B и PF175B как варианты совместимой зажимной механики. Вилку выбирают по геометрии установки и доступному месту; ее наличие не следует считать частью одного артикула PB4.
PB4 отличается от PB4R: магниты предусмотрены у версии с буквой R. Обычный адаптер не следует описывать как магнитное основание или оставлять без необходимой механической фиксации. Даже магнитное удержание другой версии имеет собственные условия и не заменяет проверку устойчивости нагрузки.
При установке адаптер надежно соединяют со стойкой, используя предусмотренный инструментальный интерфейс. Для PB4 в документации указан шестигранный привод 1/8 дюйма. Не следует передавать вращающий момент через тонкую оптическую оправу наверху стойки, если можно закрепить деталь за предназначенные поверхности.
После выбора положения вилку закрепляют к столу с достаточным контактом по пьедестальному выступу. Чистота опорных плоскостей и отсутствие натяжения проводов важны для сохранения юстировки. Качество такого соединения оценивают в полной сборке: диаметр адаптера сам по себе не задает допустимый момент высокой консольной конструкции.
Характеристики
- Артикул: PB4.
- Тип: пассивное основание/адаптер оптической стойки.
- Наружный диаметр: 1,85″, 47,0 мм.
- Материал: нержавеющая сталь 303.
- Штифт: 1/4″-20; совместимая стойка Ø1,5″.
- Предназначен для зажимных вилок PF85B/PF125B/PF175B.
- Привод для затяжки: шестигранник 1/8″.
- Магниты не предусмотрены в обычной PB4.
- Точную совместимость сетки/посадок проверяют по чертежу.
Отрасли применения
- Лабораторная оптомеханика: установка массивной стойки с основанием PB4.
- Исследовательские стенды: устойчивое размещение оптических компонентов при правильной нагрузке и крепеже.
- Модернизация приборных сборок: согласование опоры, высоты и положения с выбранным способом фиксации PB4.
