Стойка и зажим, метрическая резьба, длина: 76.2 мм, 5 шт.

Описание

Набор стоек и зажимов артикула 17-507 от Edmund Optics включает 5 прецизионных цилиндрических штанг длиной 76,2 мм с метрической резьбой и соответствующие зажимные фитинги, предназначенные для построения жёстких оптических конструкций на стандартных метрических платформах. Каждая стойка изготовлена из нержавеющей стали или алюминиевого сплава и имеет точную шлифованную поверхность, обеспечивающую надёжный захват и повторяемое позиционирование. Нижний конец стойки оснащён метрической резьбой M4 или M6 для ввинчивания в оптический стол, а верхний — резьбовым отверстием для крепления держателей оптики. В комплект входят специальные зажимы с винтами, которые позволяют фиксировать стойки на различной высоте, создавая многоуровневые сборки. Длина 76,2 мм (3 дюйма) является одной из наиболее ходовых в лабораторной практике, позволяя поднимать оптические компоненты на удобную для юстировки высоту без излишней громоздкости. Набор упакован в прочный кейс с ложементами, предотвращающими царапины при хранении. Стойки и зажимы совместимы с большинством компонентов серии MicroBench, что делает их универсальным решением для любых лабораторных стендов.

Характеристики

Артикул производителя: 17-507 (Edmund Optics). Состав набора: 5 цилиндрических стоек + зажимы. Длина стойки: 76,2 мм (3 дюйма). Диаметр стойки: 12,7 мм (1/2 дюйма) или 20 мм (зависит от серии). Резьба: метрическая M4/M6. Материал: нержавеющая сталь/алюминий. Тип зажима: цанговый или винтовой. Нагрузочная способность: до 10 кг на стойку. Отклонение вертикальности: <0,1 мм на длине.

Отрасли применения

Набор стоек и зажимов 17-507 широко применяется в учебных лабораториях вузов для быстрой сборки демонстрационных оптических схем по физике. В промышленных исследовательских центрах он используется для создания временных измерительных стендов при тестировании новых детекторов. В ремонтных мастерских точной механики стойки служат опорами для юстировочных лазеров. Также набор незаменим при выездных наладочных работах, где требуется быстрый монтаж портативных интерферометров.

Product Family Description

• 1” Diameter Posts with Metric and English Mounting Hole Options
• Stainless Steel Construction for High Stability
• 0.5”- 4.0” Heights Available
• Refer to the Technical Information Tab to Find the Right Adapter for your Optical Mount and Application

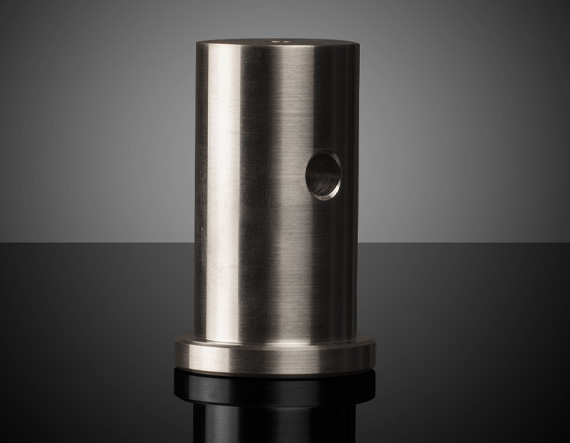

Pedestal Posts and Accessories offer a stable way to mount optical components to a lab table with a consistent mounting height, providing predictable and repeatable mounting of components within an optical system. A variety of pedestal extenders and shim plates are available to ensure that the optical axis height is consistent for all mounted components. Pedestal Posts feature M4 x 0.7 or 8-32 tapped holes on the top surface, compatible with TECHSPEC® Kinematic Mounts, E-Series Kinematic Mounts, Compact Mirror Mounts, and many other optical mounts. M6 x 1.0 or ¼”-20 tapped holes on the bottom surface make these Pedestal Posts directly mountable to Edmund Optics stages and breadboards. For more compact table mounting, use the Compact Mounting Clamps (#16-335).

Note: Optical Mount Adapters are available to ensure consistent optical axis height and mounting hole compatibility with Edmund Optics’ Optical Mounts. Refer to the Technical Information tab to find the right adapter for your application.
