IUC20400KPA-10G промышленная камера

Описание продукта

20,4-мегапиксельная цветная камера с глобальным затвором квадратной формы (IMX531, 1,1 км), интерфейс 10GigE со многоскоростным/глубинным выводом, идеально подходит для проверки цветного вида, измерения мозаики и изображений высокого разрешения.

Основные характеристики

• Сенсор: IMX531 (цветной, GS) 20,4-мегапиксельный квадратный формат
• Пиксели/формат: 2,74 км; 1,1 км; Крепление C-mount
• Скорость: 8-битное полное разрешение 52,5 кадров в секунду; 12-битное полное разрешение 28 кадров в секунду

• Интерфейс: магистраль 10GigE, возможность развертывания на больших расстояниях и с несколькими камерами
• Спектральный диапазон: цветовой отклик 400–1000 нм
• Ввод/вывод/программное обеспечение: оптически изолированный триггер/вывод + GPIO; В комплекте с ToupView идет SDK

Камера IUC20400KPA-10G представляет собой вершину инженерного дела в области крупноформатных промышленных камер, специально разработанных для приложений, требующих исключительного разрешения и качества изображения. Благодаря высокопроизводительному датчику изображения Sony IMX531-AAQJ-C эта платформа обеспечивает возможности профессионального уровня, устанавливая новые стандарты для точной визуализации как в научных исследованиях, так и в передовых промышленных приложениях.

Архитектура крупноформатных сенсоров

Серия IUC стала пионером в сфере продвижения профессиональных крупноформатных сенсоров в промышленных системах камер, обеспечивающих разрешение 20,4 МП (4480™), превосходящих характеристики обычных промышленных камер. Совершенствование конфигурации архитектуры размером 2,74 × 2,74 × 2,28 мм в формате сенсора 12,28 мм обеспечивает беспрецедентное качество изображения для приложений, где детализация и поле зрения являются основными критериями параметров производительности, которые невозможно достичь с помощью сенсоров меньшего размера.

Усовершенствование производства финансовых затворов требует временного контроля, определения для приложений обработки изображений, где синхронизация синхронизации напрямую влияет на качество измерений и изображения.

Профессиональная сетевая связь

Комплексная многоуровневая архитектура с возможностями подключения 10GigE обеспечивает беспрецедентную гибкость развертывания для систем обработки изображений высокого разрешения, требующих пропускной способности передачи данных. Этот комплексный подход позволяет достичь максимальной частоты кадров 52,5 кадров в секунду при разрешении 4480 (8-бит); 149 кадров в секунду при разрешении 2240 (8-бит); 28 кадров в секунду при разрешении 4480 (12-бит); 100 кадров в секунду при разрешении 2240 (12 бит) при поддержке различных системных архитектур, от компактных исследовательских установок до автоматизированных систем контроля масштаба, требующих постоянной высокоскоростной передачи данных.

Расширенные возможности обработки изображений включают 8/12-битную обработку изменения цвета с диапазоном воздействия, превышающим 72,0 дБ. Эти параметры определяют исключительное качество изображения и точность цветопередачи, необходимые для приложений, требующих точной цветовой дифференциации и анализа деталей высокого разрешения в профессиональной печати, фотографии и высокоточном производстве.

Интеграция профессиональных объективов

Революционная интеграция совместимости с технологическими объективами, включая возможности автофокусировки EF на некоторых моделях, представляющих собой решающий шаг вперед, объединяющих традиционные технологии промышленной обработки научных изображений и профессиональных фотографий.

Оптимизированные характеристики чувствительности 1574 мВ в сочетании с возможностями датчиков большого размера формируют надежную работу в сложных условиях, сохраняя при этом исключительное качество изображения. Стандартные варианты интерфейса C-mount обеспечивают универсальную совместимость, как с промышленными линзовыми конструкциями, так и с профессиональной фотооптикой, обеспечивают беспрецедентную оптическую гибкость для специализированных приложений.

Архитектура корпоративной системы

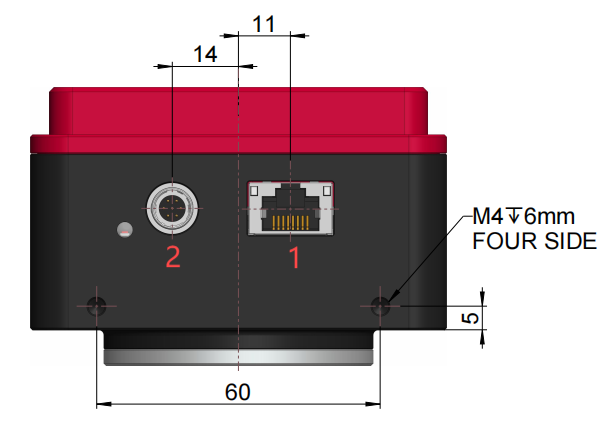

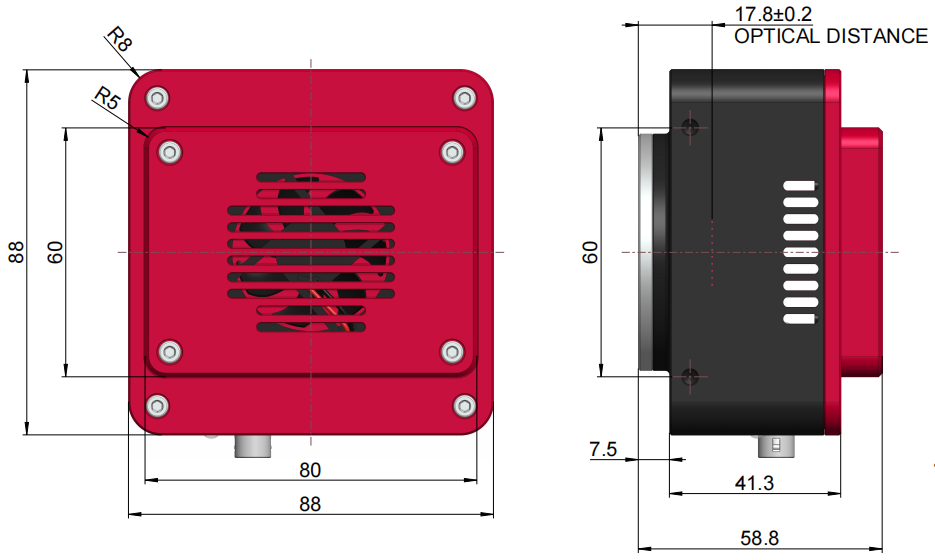

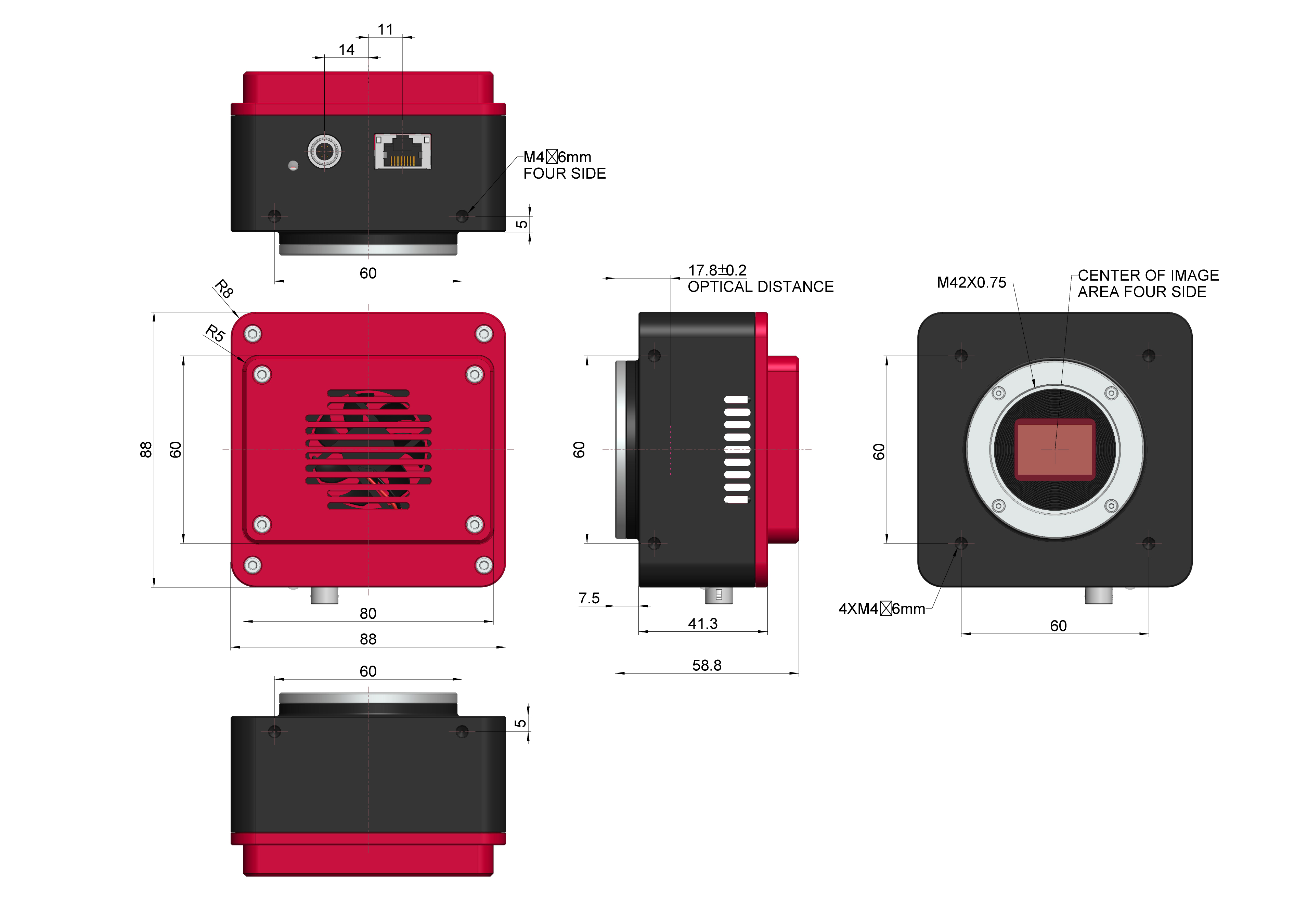

Профессиональные механические конструкции, позволяющие использовать датчики большого размера при сохранении стандартов промышленной надежности, представляют собой выдающееся инженерное достижение. Размеры платформы 88 мм × 88 мм &Атильда— Размеры 58,8 мм и вес системы 545 г отражают значительные инженерные решения, необходимые для обеспечения профессионального качества изображения в крупноформатном режиме в рамках обеспечения надежной работы в сложных условиях.

Комплексная поддержка разработки программного обеспечения включает совместимость с профессиональным SDK для сред разработки C/C++, C#, Python, DirectShow, GenICam, TWAIN и операционных систем Windows/WinRT/Linux/macOS/Android; x86/x64/ARM HF/ARM EL/ARM64.

Профессиональные характеристики

Разрешение

20,4 МП (4480)

Частота кадров

До 52,5 кадров в секунду при 4480 (8-бит); 149 кадров в секунду при 2240 (8-бит); 28 кадров в секунду при 4480 (12-бит); 100 кадров в секунду при 2240 пикселях (12 бит)

Размер пикселя

2,74 микрометра

Интерфейс данных

10GigE

Возможности профессионального применения

Производительность для больших форматы

Профессиональные форматы сенсоров APS-C и полнокадровые сенсоры обеспечивают исключительное качество изображения и качества для научного определения, контроля качества в точном производстве и профессиональных фотографиях

Необходимая профессиональная автофокусировка

В некоторых моделях предусмотрены рекомендации по автофокусировке объективных фото EF, что позволяет интегрировать их с профессиональной оптикой и предлагать рекомендации для задач, требующих точного оптического контроля и гибкость

Многоинтерфейсное подключение

Широкий спектр возможностей подключения через интерфейсы USB 3.0, 10 GigE и Camera Link обеспечивает гибкость развертывания для различных системных архитектур, требующих проводной передачи данных

Научная интеграция

Профессиональное качество изображения и всесторонняя поддержка разработки программного обеспечения для интеграции с передовым оборудованием и исследовательскими приложениями, требующими исключительного уровня сложности и оборудования. цветопередачи

Профессиональное превосходство

Промышленная крупноформатная камера IUC20400KPA-10G представляет собой сочетание профессионального качества изображения и промышленной надежности. Эта платформа обеспечивает впечатляющую производительность для самых требовательных приложений, требующих превосходного разрешения, качества изображения и оптической гибкости. Независимо от того, используется ли она в научно-исследовательских средах, точном производстве или профессиональных фотоприложениях, эта камера является идеальной для проектов, где качество изображения является основным определяющим фактором при выборе системы и ее успешном внедрении.
