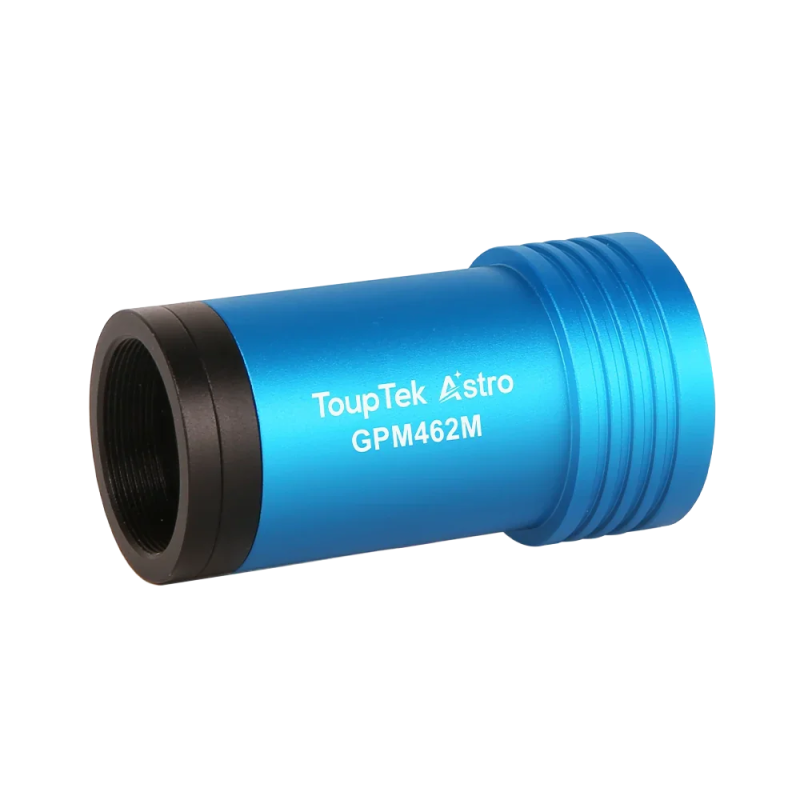

GPM462M - монохромная гид-камера

Профессиональная монохромная камера для гидирования, оснащенная CMOS-сенсором Sony IMX462 с задней подсветкой, обладающим исключительно высокой способностью захвата инфракрасного света, большой емкостью ячейки, высоким динамическим диапазоном, высокой чувствительностью и низким уровнем шума считывания, что обеспечивает выдающиеся результаты при фотосъемке планет, Солнца и Луны.

Описание функции

Камера GPM462M обладает исключительно высокой способностью улавливать инфракрасный свет с высокими значениями квантовой эффективности на длине волны 500 нм. Среди прочих преимуществ, она отличается большой емкостью ячейки, высоким динамическим диапазоном, высокой чувствительностью и низким уровнем шума считывания. Благодаря двухрежимному переключению усиления HCG/LCG минимальный уровень шума считывания может достигать 0,76e⁻. Монохромный сенсор обеспечивает превосходную квантовую эффективность и исключает интерполяцию Байера, что приводит к получению более резких изображений с лучшей детализацией для планетной, солнечной и лунной фотографии.

Основные характеристики GPM462M:

• Монофонический CMOS-сенсор IMX462
• Разрешение: 2,1 мегапикселя (1920×1080)
• 2,9 микронных квадратных пикселей
• оптический формат 1/2,8 дюйма
• 12-битный АЦП
• Встроенный буфер кадров
• Двойные режимы усиления HCG/LCG
• Чувствительность G: 10819 мВ, 1/30 с
• Низкий уровень шума: от 0,76 до 2,61e⁻
• 18 кадров в секунду при считывании всех пикселей, 8-битная глубина цвета.
• Максимальное отношение сигнал/шум: 41 дБ
• Динамический диапазон: 73,7 дБ
• Встроенный интерфейс автогида ST4
• Максимальная квантовая эффективность: >89%

Основные функции

Технические преимущества

Технология монохромного сенсора Sony IMX462

GPM462M оснащен монохромным сенсором Sony IMX462 с задней подсветкой и исключительной чувствительностью к инфракрасному излучению. Благодаря низкому уровню шума считывания (0,76e⁻), полной емкости ячейки (12,7ke⁻) и динамическому диапазону (73,7 дБ), GPM462M обеспечивает выдающуюся производительность для астрономических приложений. Монохромный сенсор обеспечивает превосходную квантовую эффективность и исключает интерполяцию по Байеру, что приводит к более четким изображениям с лучшей детализацией.

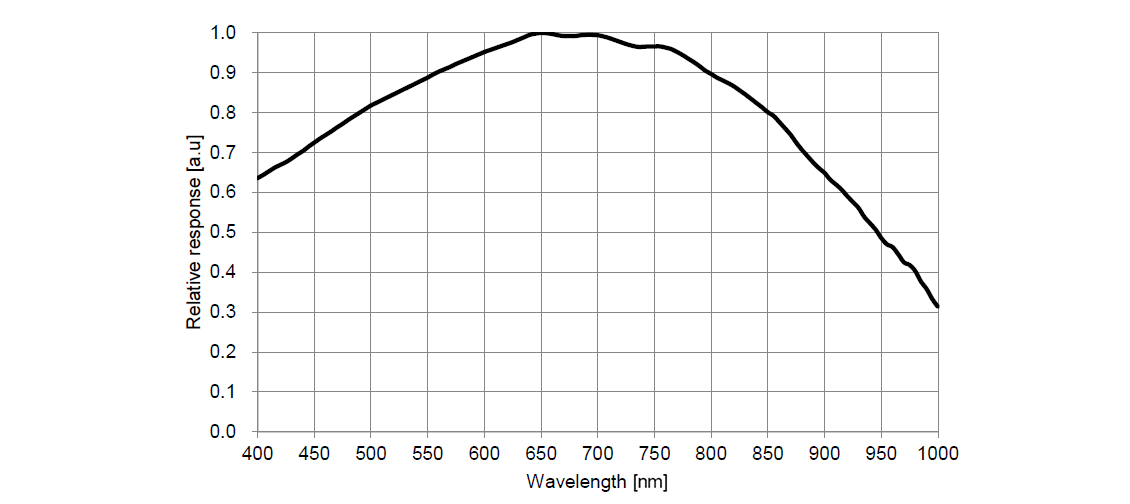

Спектральная чувствительность Sony IMX462

Датчик GPM462M обладает исключительной чувствительностью G, составляющей 10819 мВ при выдержке 1/30 с. Диапазон его спектральной чувствительности охватывает 380–1100 нм (с защитным антибликовым окном), обеспечивая превосходную чувствительность во всем видимом спектре и распространяясь на ближний инфракрасный диапазон. Чувствительность измеряется с помощью фиолетового светодиодного источника света с цветовой температурой 2850 К, при этом между светодиодным источником света и приемной поверхностью датчика размещен ИК-фильтр CM700 (толщина = 1,0 мм) для излучения света, практически параллельного плоскости датчика.

Двойные режимы усиления HCG/LCG

GPM462M поддерживает переключение между режимами HCG (высокое усиление преобразования) и LCG (низкое усиление преобразования), обеспечивая оптимизированную производительность для различных сценариев визуализации:

Режим высокой конверсии ХГЧ

• Сверхнизкий уровень шума считывания: всего 0,76e⁻
• Сценарии применения: наведение на слабые звезды, наведение на объекты глубокого космоса.
• Полная загрузка скважины: 4,8 кэ⁻
• Преимущества: Обеспечивает наилучшее соотношение сигнал/шум в условиях низкой освещенности.

Режим низкого коэффициента преобразования LCG

• Полная загрузка скважины: 12,7 кэ⁻
• Области применения: наведение на яркие звезды, съемка планет и Солнца.
• Шум чтения: 2,61e⁻
• Преимущества: Широкий динамический диапазон, предотвращает переэкспозицию.

Технология интеллектуального буфера кадров

Понимание технологии буфера кадров

Камера GPM462M имеет встроенный буфер кадров, который помогает поддерживать стабильность передачи данных и эффективно уменьшать эффект свечения усилителя, возникающий из-за того, что данные изображения могут временно буферизоваться без быстрой отправки на приемник.

Как работает буфер кадров:

Кадровый буфер — это выделенный высокоскоростной компонент памяти, интегрированный непосредственно в аппаратное обеспечение камеры. Когда датчик камеры захватывает изображение, данные сначала записываются в память кадрового буфера с чрезвычайно высокой скоростью. Оттуда они передаются на ваш компьютер со скоростью, поддерживаемой вашим USB-соединением.

Основные преимущества кадрового буфера:

• Обеспечивает стабильность передачи данных:
  Буфер кадров выступает в качестве интеллектуальной области промежуточного хранения данных между датчиком и компьютером. Если ваше USB-соединение временно замедляется или ваш компьютер занят обработкой других задач, буфер кадров продолжает сбор данных с датчика без перерыва, предотвращая потерю кадров в критически важные моменты захвата.
• Уменьшает явление свечения амперметра:
  Благодаря эффективному управлению передачей данных и возможности временной буферизации изображений вместо их быстрой отправки на приемник, кадровый буфер минимизирует время активности электроники вблизи датчика, эффективно уменьшая свечение усилителя, которое может проявляться в виде нежелательной яркости в углах изображения.
• Обеспечивает максимальную частоту кадров при использовании нескольких камер:
  При одновременной работе нескольких камер каждая камера по-прежнему может достигать максимальной частоты кадров. Буфер кадров работает независимо для каждого устройства, что исключает проблемы с передачей данных или помехи между камерами при одновременной работе.
• Улучшает совместимость системы:
  Технология буферизации кадров позволяет GPM462M надежно работать даже со старыми соединениями USB 2.0 или компьютерами с более низкими характеристиками, что делает его отличным выбором для полевых условий, где может быть недоступна передовая вычислительная мощность.

На практике: буфер кадров обеспечивает плавную и надежную съемку изображений независимо от кратковременных сбоев системы или ограничений ресурсов, что особенно ценно во время длительных сеансов съемки, когда целостность и согласованность данных имеют первостепенное значение.

12-битный АЦП и интеллектуальная рентабельность инвестиций

GPM462M оснащен собственным 12-битным АЦП, обеспечивающим 4096 уровней серого для захвата тонких тональных градаций. Камера поддерживает аппаратную функцию ROI (область интереса) — меньшие размеры ROI позволяют достигать более высокой частоты кадров, что особенно полезно в приложениях для гидирования, где высокоскоростная съемка требуется только для небольшой области, содержащей опорную звезду.

Частота кадров при различном разрешении/разрядности/интерфейсах передачи данных

Единица измерения: Кадры в секунду (FPS) - интерфейс USB 2.0

Гибкое объединение пикселей

GPM462M поддерживает цифровое объединение пикселей от 1×1 до 8×8 как в режиме стекирования, так и в режиме усреднения. Технология объединения пикселей может улучшить отношение сигнал/шум, что особенно полезно в условиях слабого наведения, поскольку позволяет комбинировать соседние пиксели для усиления сигналов от опорной звезды и одновременно снижать влияние шума считывания.

Встроенный интерфейс автогида ST4

GPM462M оснащен встроенным стандартным портом ST4 для автогида, что упрощает его подключение. Такая конструкция упрощает настройку системы гидирования, уменьшает количество кабельных соединений и повышает надежность системы. Совместим с распространенным программным обеспечением для гидирования, таким как PHD Guiding, MetaGuide, Nebulosity, MaxIm DL и другими, для точного управления автогидированием.

Широкий спектр вариантов подключения

Камеры серии GPM предлагают универсальные варианты подключения, разработанные для бесшовной интеграции с различными телескопическими установками и системами гидирования. На приведенной ниже схеме показана полная архитектура подключения, демонстрирующая, как камера взаимодействует с вашей монтировкой, компьютером и другим астрономическим оборудованием для оптимальной работы системы гидирования.

Характеристики подключения:

• Интерфейс USB 2.0 Type-C для передачи данных и питания.
• Порт автогида ST4 для прямого подключения к монтировке.
• Совместимо со всеми основными платформами программного обеспечения для навигации.
• Внешний источник питания не требуется — питание осуществляется исключительно через USB.

Широкая совместимость программного обеспечения

GPM462M поддерживает несколько интерфейсов драйверов, включая Native, ASCOM и WDM, совместимых с распространенным астрономическим программным обеспечением, таким как PHD Guiding, Nebulosity, MaxIm DL, SharpCap, MetaGuide, FireCapture и AstroArt. Предоставляет поддержку многоплатформенных SDK для Windows, Linux, macOS, включая интерфейсы разработки для Native C/C++, C#/VB.NET, Python, Java, DirectShow и Twain.

Удобная система электропитания

Камера работает через интерфейс USB 2.0. После установления соединения с хост-системой с помощью кабеля USB 2.0 устройство готово к работе. Такая конструкция особенно удобна для полевых наблюдений, поскольку упрощает подключение силовых кабелей.

Анализ производительности

Микроскоп GPM462M обеспечивает режимы усиления HCG и LCG, которые можно гибко переключать в зависимости от различных требований к визуализации, обеспечивая превосходные характеристики в различных условиях.

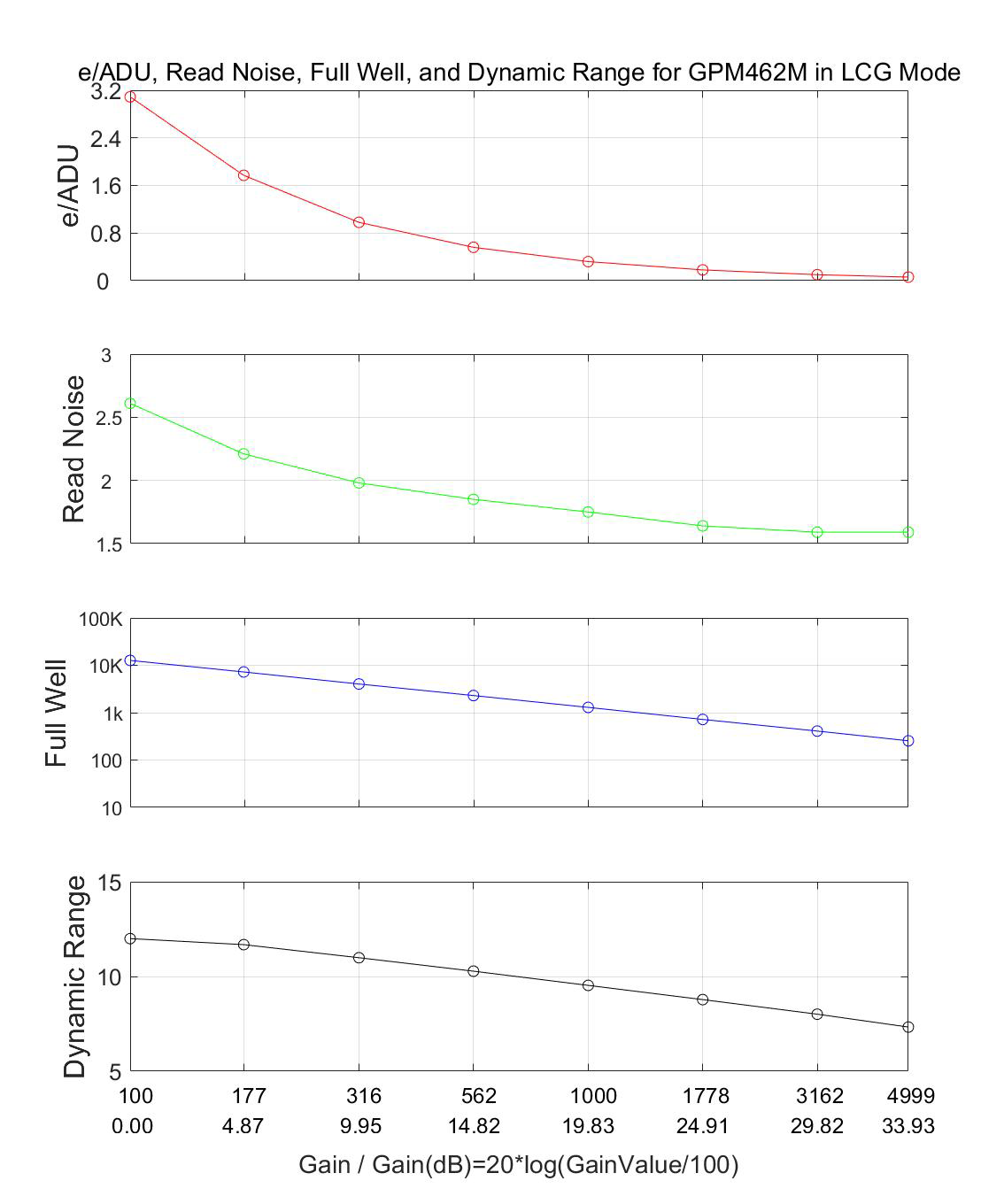

Характеристики режима низкого коэффициента преобразования LCG

Настройки камеры: Полное разрешение, 12-битный RAW-формат, режим LCG.

Режим LCG обеспечивает полную емкость ячейки 12,7 кэ⁻, предлагая хороший запас для ярких объектов. Этот режим поддерживает хорошее соотношение сигнал/шум, обеспечивая при этом широкий динамический диапазон (73,7 дБ), предотвращая переэкспозицию ярких объектов, что особенно подходит для съемки Солнца, Луны и ярких планет.

Основные показатели производительности в режиме LCG

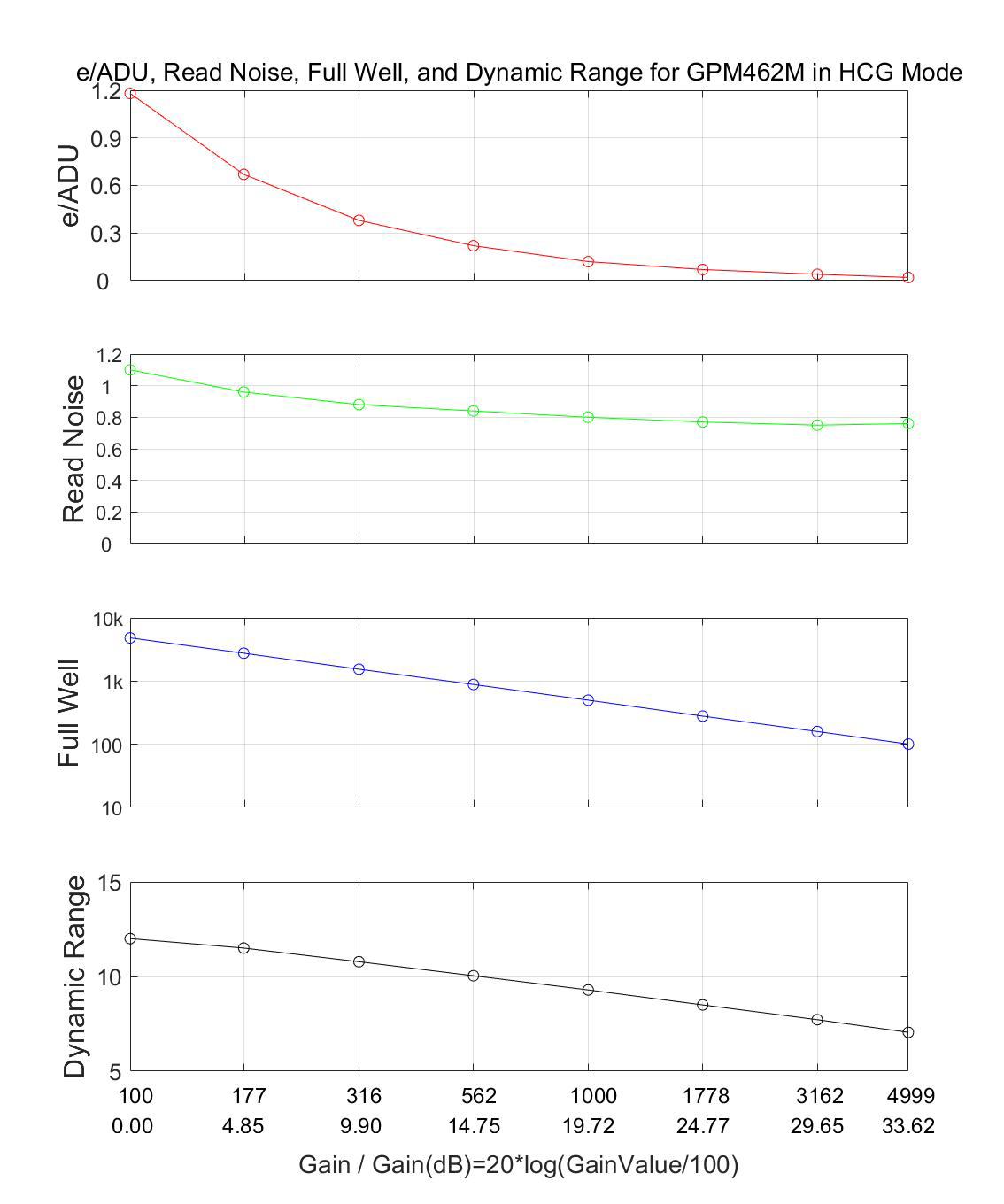

Высокая эффективность преобразования в режиме HCG

Настройки камеры: Полное разрешение, 12-битный RAW-формат, режим HCG.

Режим HCG оптимизирован для гидирования в условиях низкой освещенности, обеспечивая низкий уровень шума считывания (минимум 0,76e⁻). При высоких значениях усиления уровень шума считывания остается низким, что делает его идеальным для съемки слабых опорных звезд и обеспечивает превосходные результаты при фотосъемке объектов глубокого космоса.

Основные показатели производительности в режиме HCG

Технические характеристики

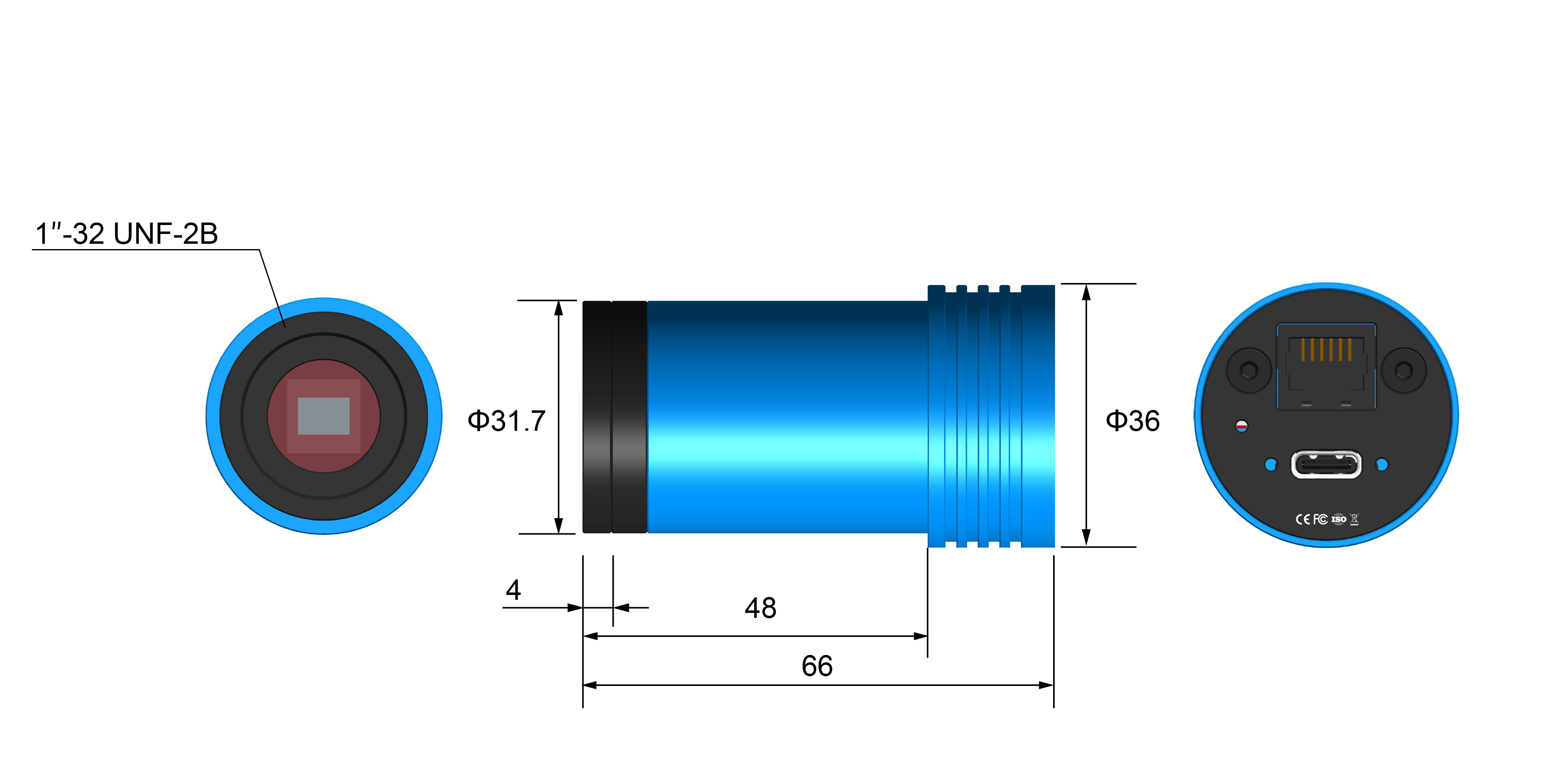

Описание интерфейса

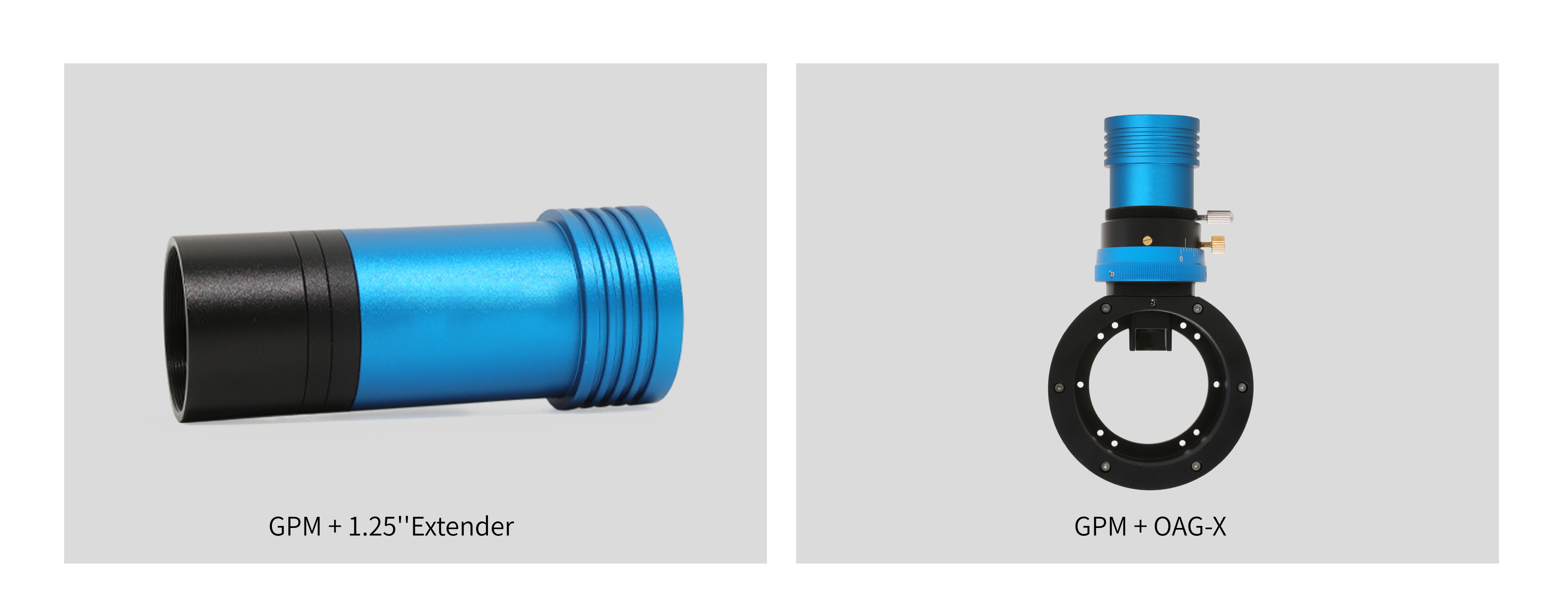

• Подключается напрямую к держателям окуляров телескопа диаметром 1,25 дюйма.
• Насадка GPM с удлинителем 1,25 дюйма может быть установлена ​​непосредственно в держатели окуляров телескопа диаметром 1,25 дюйма.
• Стандартный адаптер C подключается к объективам с промышленным креплением C-mount.
• Встроенный порт ST4 для автогида обеспечивает простое подключение к автогиду.
• Интерфейс USB 2.0 Type-C обеспечивает передачу данных и питание.
• Высококачественное защитное окно с антибликовым покрытием (IR-CUT или AR) блокирует ИК-излучение и устраняет отражение.

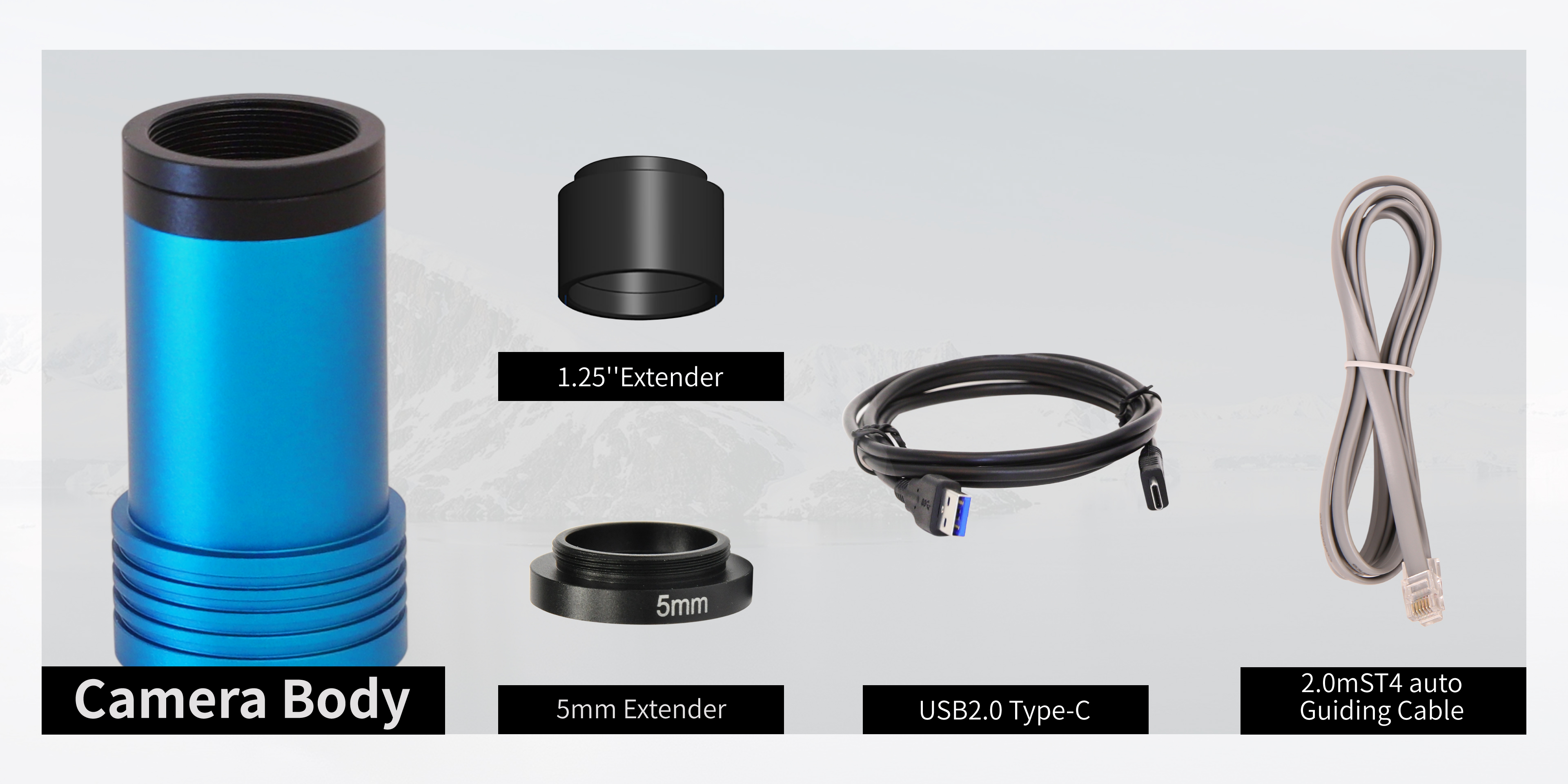

Стандартная комплектация включает:

• Монохромная гидирующая камера GPM462M, основной блок (с внутренним разъемом Type-C) × 1
• Кабель для передачи данных USB 2.0 (2 метра, Type-A — Type-C) × 1
• Направляющий кабель ST4 (2 метра) × 1
• 1,25-дюймовая носовая часть × 1
• Кольцо CS-mount × 1
