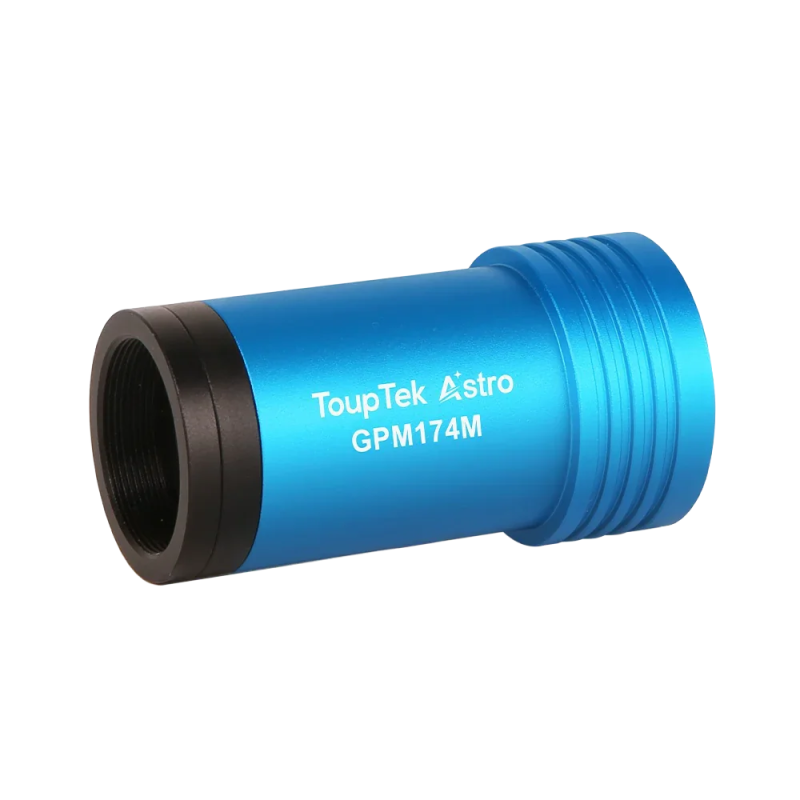

GPM174M - монохромная гид-камера

Профессиональная монохромная камера для гидирования, оснащенная CMOS-сенсором Sony IMX249 с глобальным затвором, обладающая исключительно высокой способностью улавливать слабые сигналы, большим форматом сенсора, высокой емкостью ячейки, высокой чувствительностью и низким уровнем шума считывания для превосходной работы при фотосъемке планет, Солнца и Луны.

Описание функции

Камера GPM174M обладает исключительно высокой способностью улавливать слабые сигналы с высокими значениями квантовой эффективности на длине волны 500 нм. Среди её преимуществ — большой формат сенсора, высокая емкость ячейки, высокая чувствительность и низкий уровень шума считывания. Технология глобального затвора устраняет артефакты, возникающие при использовании эффекта «роллинг-шаттера», что делает её идеальной для съёмки быстро движущихся объектов. Это обеспечивает выдающиеся результаты в планетарной, солнечной и лунной фотографии.

Основные характеристики GPM174M:

• Монофонический CMOS-сенсор IMX249
• Разрешение: 2,3 мегапикселя (1920×1200)
• 5,86 микрон квадратных пикселей
• оптический формат 1/1,2 дюйма
• технология глобального затвора
• 12-битный АЦП
• Встроенный буфер кадров
• Чувствительность G: 825 мВ, 1/30 с
• Низкий уровень шума: от 3,96 до 6,48e⁻
• 18 кадров в секунду при считывании всех пикселей, 8-битная глубина цвета.
• Максимальное отношение сигнал/шум: 45 дБ
• Динамический диапазон: 72,0 дБ
• Встроенный интерфейс автогида ST4
• Максимальная квантовая эффективность: >89%

Основные функции

Технические преимущества

Технология глобального затвора Sony IMX249

GPM174M оснащен монохромным сенсором Sony IMX249 с технологией глобального затвора, устраняющей артефакты «роллинг-шаттера», которые могут искажать изображение быстро движущихся объектов. Благодаря низкому уровню шума считывания (3,96e⁻), полной емкости ячейки (33,4ke⁻) и динамическому диапазону (72,0 дБ), GPM174M обеспечивает исключительную производительность для сложных астрономических задач. Более крупные пиксели размером 5,86 мкм обеспечивают превосходную светосилу по сравнению с сенсорами меньшего размера.

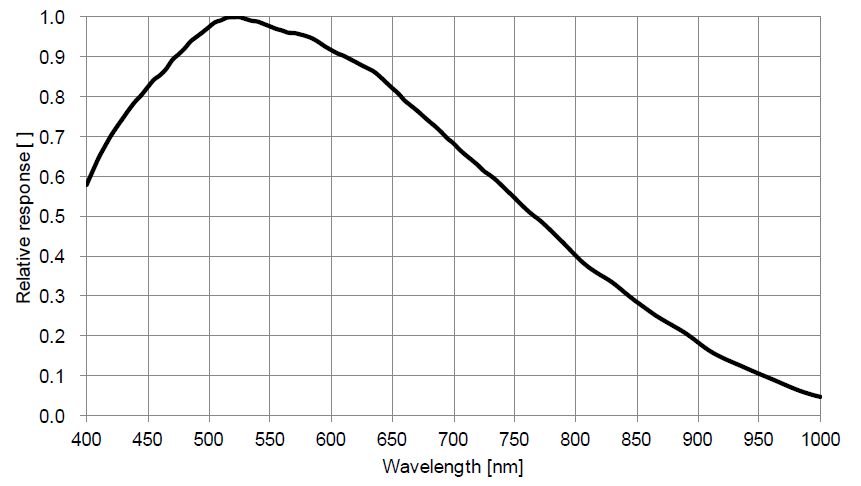

Спектральная чувствительность Sony IMX249

Датчик GPM174M имеет чувствительность G, равную 825 мВ при выдержке 1/30 с. Диапазон его спектральной чувствительности охватывает 380–1100 нм (с защитным антиотражающим окном), обеспечивая превосходную чувствительность во всем видимом спектре и в ближнем инфракрасном диапазоне. Чувствительность измеряется с помощью светодиодного источника возбуждения с цветовой температурой 3200 К, при этом между светодиодным источником и приемной поверхностью датчика размещен ИК-фильтр CM500 (толщина = 1,0 мм) для излучения света, практически параллельного направлению света.

Преимущества глобальных затворов

В отличие от датчиков с построчным считыванием пикселей, глобальный затвор GPM174M захватывает все пиксели одновременно. Это исключает артефакты движения и геометрические искажения при съемке быстро движущихся объектов, таких как спутники, Международная космическая станция, или в ветреную погоду. Технология глобального затвора обеспечивает точную форму и положение звезд, что крайне важно для систем точного наведения.

Преимущества глобального затвора:

• Отсутствие эффекта «роллинг-шаттера» при съемке движущихся объектов.
• Точное определение положения звезд для точного наведения.
• Улучшенная производительность в ветреную погоду.
• Идеально подходит для съемки спутников и транзитных аппаратов МКС.
• Превосходные характеристики для фотосъемки Солнца и Луны.

Технология интеллектуального буфера кадров

Понимание технологии буфера кадров

Камера GPM174M имеет встроенный буфер кадров, который помогает поддерживать стабильность передачи данных и эффективно уменьшает эффект свечения усилителя, возникающий из-за того, что данные изображения могут временно буферизоваться без быстрой отправки на приемник.

Как работает буфер кадров:

Кадровый буфер — это выделенный высокоскоростной компонент памяти, интегрированный непосредственно в аппаратное обеспечение камеры. Когда датчик камеры захватывает изображение, данные сначала записываются в память кадрового буфера с чрезвычайно высокой скоростью. Оттуда они передаются на ваш компьютер со скоростью, поддерживаемой вашим USB-соединением.

Основные преимущества кадрового буфера:

• Обеспечивает стабильность передачи данных:
  Буфер кадров выступает в качестве интеллектуальной области промежуточного хранения данных между датчиком и компьютером. Если ваше USB-соединение временно замедляется или ваш компьютер занят обработкой других задач, буфер кадров продолжает сбор данных с датчика без перерыва, предотвращая потерю кадров в критически важные моменты захвата.
• Уменьшает явление свечения амперметра:
  Благодаря эффективному управлению передачей данных и возможности временной буферизации изображений вместо их быстрой отправки на приемник, кадровый буфер минимизирует время активности электроники вблизи датчика, эффективно уменьшая свечение усилителя, которое может проявляться в виде нежелательной яркости в углах изображения.
• Обеспечивает максимальную частоту кадров при использовании нескольких камер:
  При одновременной работе нескольких камер каждая камера по-прежнему может достигать максимальной частоты кадров. Буфер кадров работает независимо для каждого устройства, что исключает проблемы с передачей данных или помехи между камерами при одновременной работе.
• Улучшает совместимость системы:
  Технология буферизации кадров позволяет GPM174M надежно работать даже со старыми соединениями USB 2.0 или компьютерами с более низкими характеристиками, что делает его отличным выбором для полевых условий, где может быть недоступна передовая вычислительная мощность.

На практике: буфер кадров обеспечивает плавную и надежную съемку изображений независимо от кратковременных сбоев системы или ограничений ресурсов, что особенно ценно во время длительных сеансов съемки, когда целостность и согласованность данных имеют первостепенное значение.

12-битный АЦП и интеллектуальная рентабельность инвестиций

GPM174M оснащен собственным 12-битным АЦП, обеспечивающим 4096 уровней серого для захвата тонких тональных градаций. Камера поддерживает аппаратную функцию ROI (область интереса) — меньшие размеры ROI позволяют достигать более высокой частоты кадров, что особенно полезно в приложениях для гидирования, где высокоскоростная съемка требуется только для небольшой области, содержащей опорную звезду.

Частота кадров при различном разрешении/разрядности/интерфейсах передачи данных

Единица измерения: Кадры в секунду (FPS) - интерфейс USB 2.0

Гибкая цифровая сортировка по контейнерам

GPM174M поддерживает программное цифровое объединение пикселей от 1×1 до 8×8 как в режиме стекирования, так и в режиме усреднения. Технология объединения пикселей позволяет улучшить отношение сигнал/шум, что особенно полезно в условиях слабого наведения, поскольку позволяет комбинировать соседние пиксели для усиления сигналов от опорной звезды и одновременно снижать влияние шума считывания.

Встроенный интерфейс автогида ST4

GPM174M оснащен встроенным стандартным портом ST4 для автогида, что упрощает его подключение. Такая конструкция упрощает настройку системы гидирования, уменьшает количество кабельных соединений и повышает надежность системы. Совместим с распространенным программным обеспечением для гидирования, таким как PHD Guiding, MetaGuide, Nebulosity, MaxIm DL и другими, для точного управления автогидированием.

Широкий спектр вариантов подключения

Камеры серии GPM предлагают универсальные варианты подключения, разработанные для бесшовной интеграции с различными телескопическими установками и системами гидирования. На приведенной ниже схеме показана полная архитектура подключения, демонстрирующая, как камера взаимодействует с вашей монтировкой, компьютером и другим астрономическим оборудованием для оптимальной работы системы гидирования.

Характеристики подключения:

• Интерфейс USB 2.0 Type-C для передачи данных и питания.
• Порт автогида ST4 для прямого подключения к монтировке.
• Совместимо со всеми основными платформами программного обеспечения для навигации.
• Внешний источник питания не требуется — питание осуществляется исключительно через USB.

Широкая совместимость программного обеспечения

GPM174M поддерживает несколько интерфейсов драйверов, включая Native, ASCOM и WDM, совместимых с распространенным астрономическим программным обеспечением, таким как PHD Guiding, Nebulosity, MaxIm DL, SharpCap, MetaGuide, FireCapture и AstroArt. Предоставляет поддержку многоплатформенных SDK для Windows, Linux, macOS, включая интерфейсы разработки для Native C/C++, C#/VB.NET, Python, Java, DirectShow и Twain.

Удобная система электропитания

Камера работает через интерфейс USB 2.0. После установления соединения с хост-системой с помощью кабеля USB 2.0 устройство готово к работе. Такая конструкция особенно удобна для полевых наблюдений, поскольку упрощает подключение силовых кабелей.

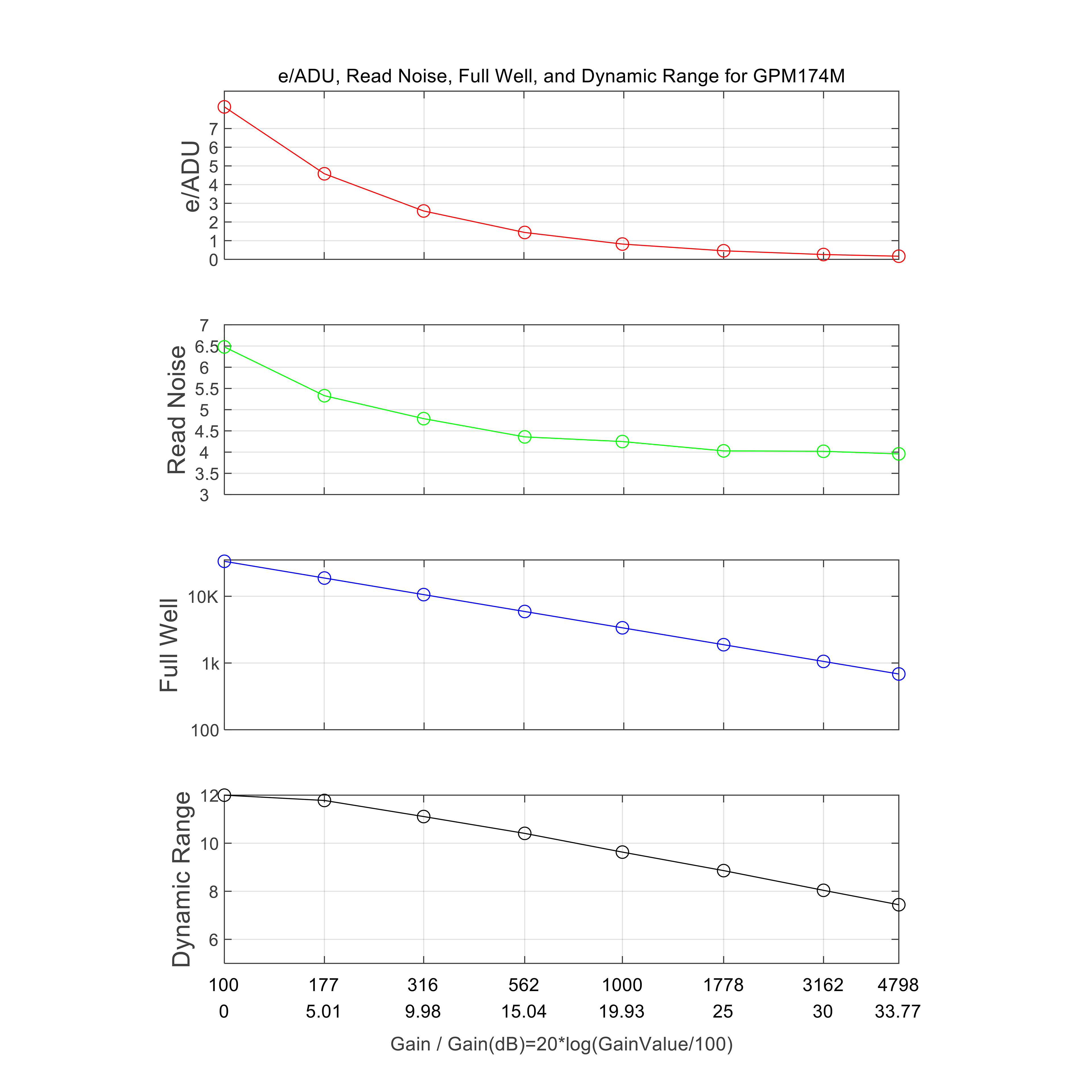

Анализ производительности

GPM174M обеспечивает стабильную работу при различных настройках усиления, оптимизированную для различных требований к визуализации.

Характеристики производительности камеры

Камера GPM174M обеспечивает полную емкость ячейки 33,43 кэ⁻ при единичном усилении, предлагая исключительный запас по яркости объектов. Камера поддерживает отличное соотношение сигнал/шум, обеспечивая при этом широкий динамический диапазон (72,0 дБ), предотвращая переэкспозицию ярких объектов. С уровнем шума считывания от 6,48e⁻ при единичном усилении до 3,96e⁻ при высоком усилении, камера хорошо адаптируется к различным условиям освещения.

Ключевые показатели эффективности

Технические характеристики

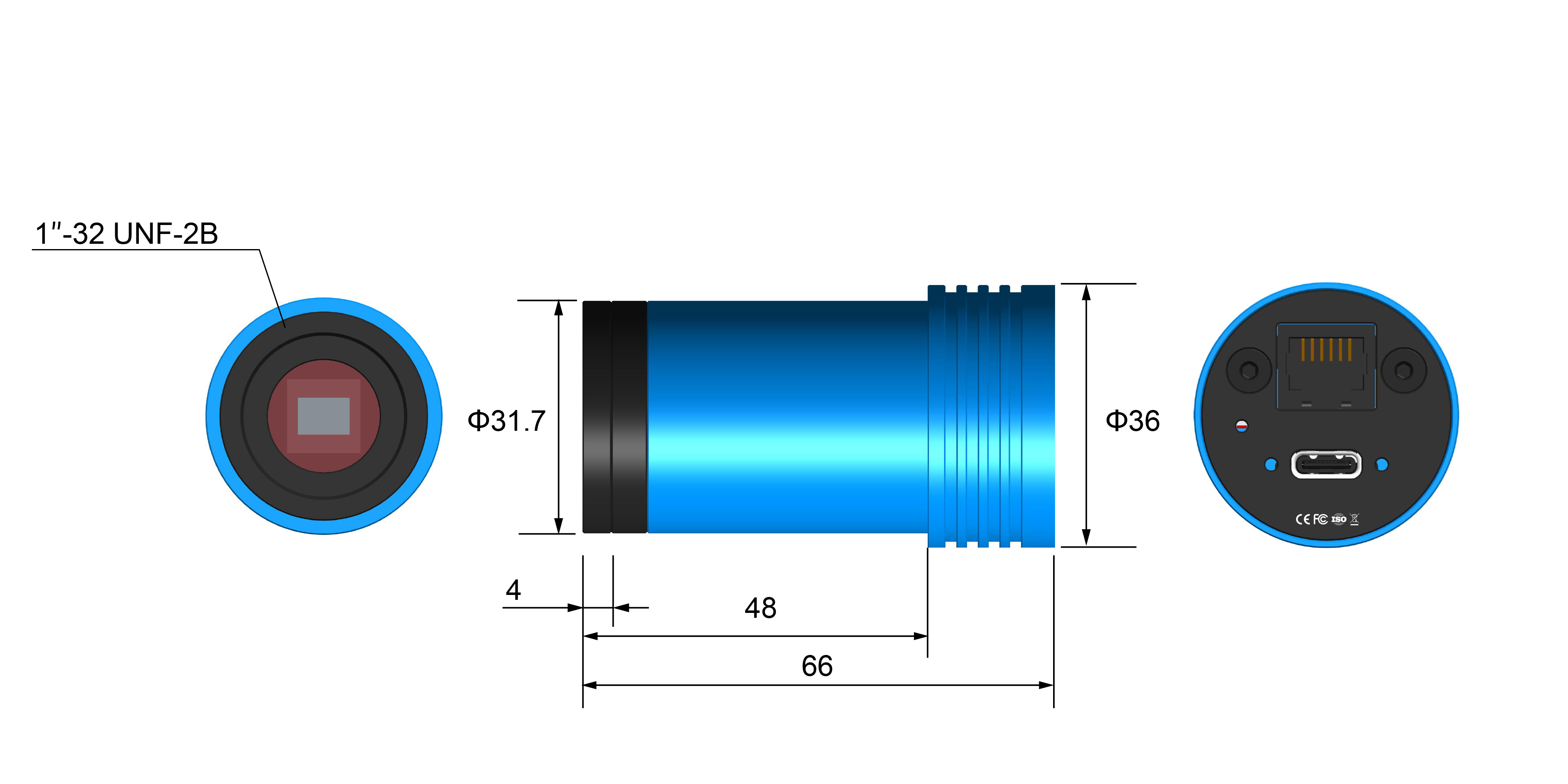

Описание интерфейса

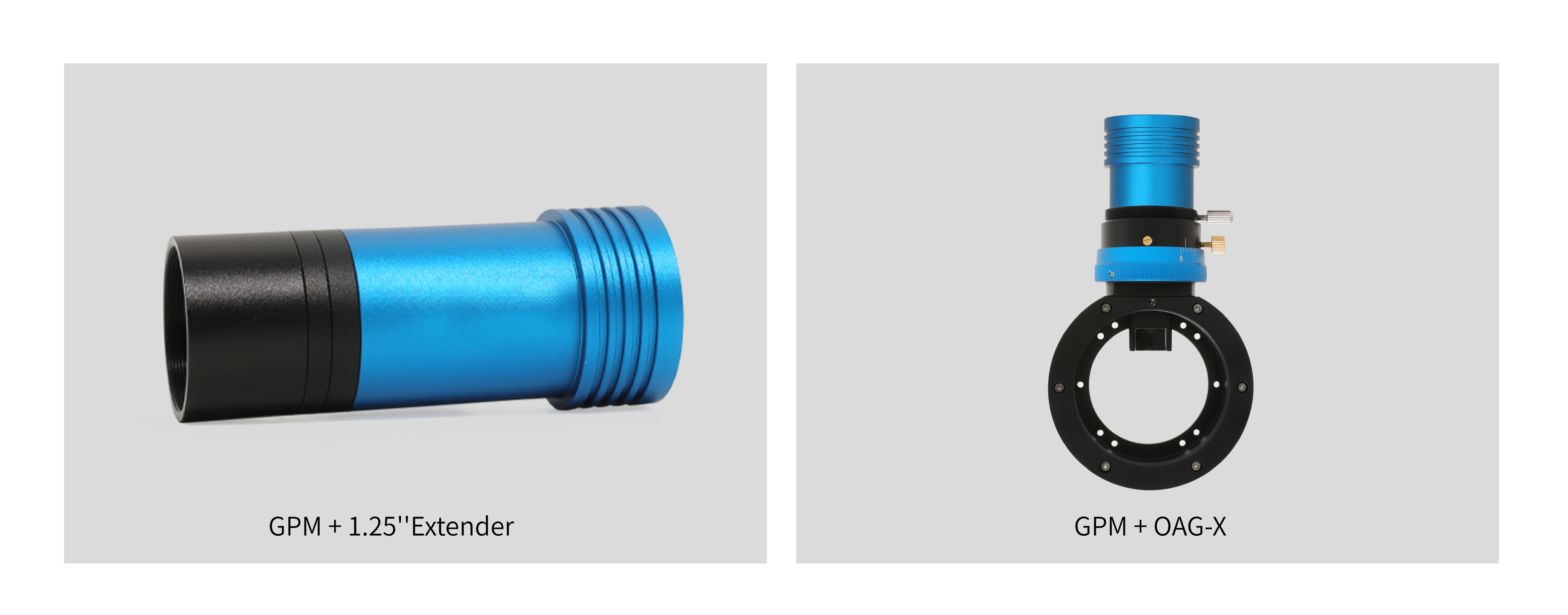

• Подключается напрямую к держателям окуляров телескопа диаметром 1,25 дюйма.
• Насадка GPM с удлинителем 1,25 дюйма может быть установлена ​​непосредственно в держатели окуляров телескопа диаметром 1,25 дюйма.
• Стандартный адаптер C подключается к объективам с промышленным креплением C-mount.
• Встроенный порт ST4 для автогида обеспечивает простое подключение к автогиду.
• Интерфейс USB 2.0 Type-C обеспечивает передачу данных и питание.
• Высококачественное защитное окно с антибликовым покрытием (IR-CUT или AR) блокирует ИК-излучение и устраняет отражение.

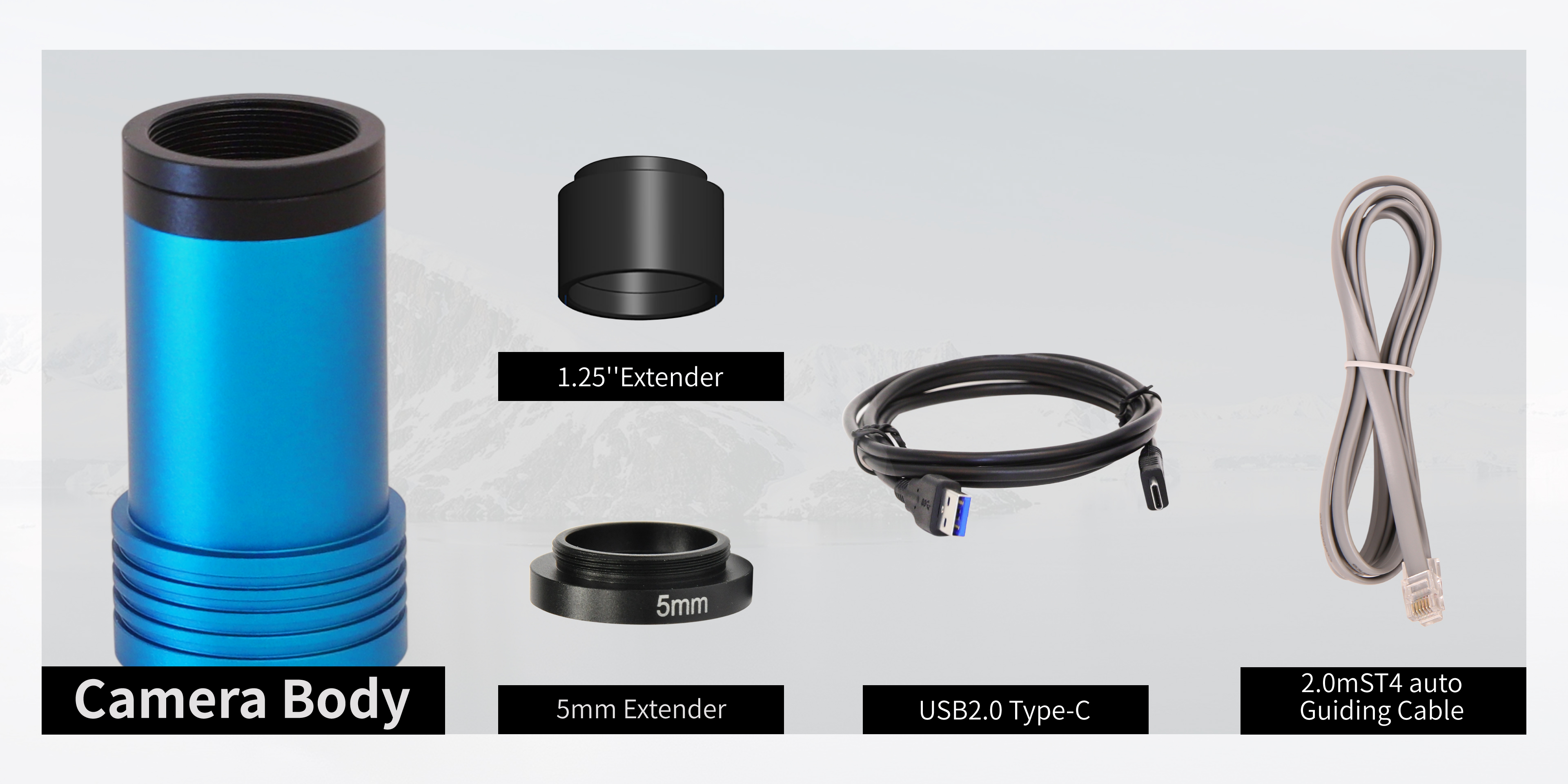

Стандартная комплектация включает:

• Монохромная гидирующая камера GPM174M, основной блок (с внутренним разъемом Type-C) × 1
• Кабель для передачи данных USB 2.0 (2 метра, Type-A — Type-C) × 1
• Направляющий кабель ST4 (2 метра) × 1
• 1,25-дюймовая носовая часть × 1
• Кольцо CS-mount × 1
