Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
APRI8020 |
|
Выходная мощность (мВт)
|
10 мВт |
|
Диапазон измерения
|
+23...-29 мм, по оси Z |
|
Вес
|
0,97 кг |
|
Габаритные размеры
|
135,5 × 58 × 98 мм |
|
Рабочее расстояние
|
23 мм |
|
Рабочая температура
|
0-50 °C |

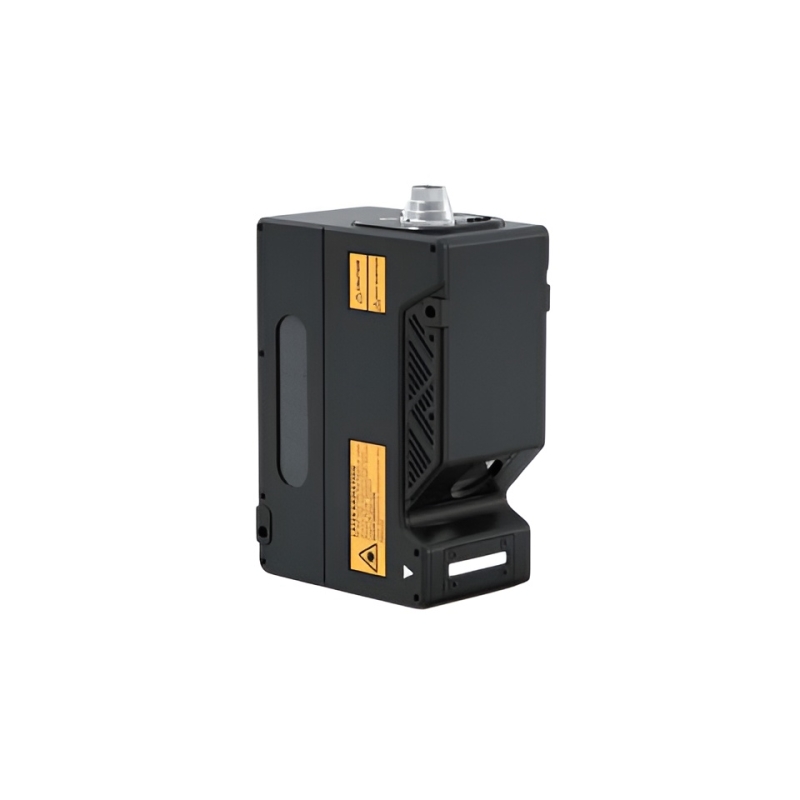

APRI8020 — это 3D-лазерный профилометр серии APRI, предназначенный для работы в составе высокоинтегрированных систем инспекции и промышленной автоматизации. Модель сочетает компактное исполнение, высокую скорость сканирования и высокую точность измерений, что делает её эффективным решением для контроля геометрии, профиля, высоты, положения и формы изделий на производственной линии.
Серия APRI разработана по принципу «все в одном», поэтому внешний контроллер не требуется. Это упрощает интеграцию оборудования в существующую систему, сокращает занимаемое пространство и снижает сложность внедрения.
Модель APRI8020 поддерживает одновременный вывод 3D- и 2D-данных, а также оснащена расширенным SDK, что даёт широкие возможности для интеграции с прикладным ПО, системами машинного зрения и промышленными контроллерами. Быстрый обмен данными реализован через интерфейс Ethernet 100Base-TX / 1000Base-T.
Благодаря диапазону измерения по оси X 13–16 мм, опорному расстоянию 23 мм, лазеру с длиной волны 405 нм и классу защиты IP67, профилометр APRI8020 подходит для эксплуатации в реальных производственных условиях, включая сложные промышленные среды.
Преимущества:
- интегрированная конструкция без внешнего контроллера;
- высокая скорость сканирования — 3200–67000 Гц;
- высокая точность и стабильность измерений;
- до 3200 точек профиля по оси X;
- одновременный вывод 3D- и 2D-данных;
- функции автокоррекции и автоматической сшивки;
- расширенные возможности интеграции через SDK;
- промышленная степень защиты IP67.
Области применения:
- измерения высоты и профиля;
- контроля формы и геометрии деталей;
- инспекции кромок, пазов, уступов и микрорельефа;
- позиционирования объектов на автоматизированных линиях;
- интеграции в системы машинного зрения и контроля качества.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
23 мм |
|
Диапазон измерения по оси Z |
+23 мм / -29 мм |
|
Полная шкала |
5,2 мм |
|
Ширина измерения по оси X, ближняя граница |
13 мм |
|
Ширина измерения по оси X на базовом расстоянии |
14,5 мм |
|
Ширина измерения по оси X, дальняя граница |
16 мм |
|
Длина волны источника света |
405 нм |
|
Класс лазера |
2M |
|
Выходная мощность лазера |
10 мВт |
|
Повторяемость по оси Z |
0,1 мкм |
|
Повторяемость по оси X |
1,5 мкм |
|
Линейность по оси Z |
±0,02% |
|
Интервал данных профиля по оси X |
5 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
3200–67000 Гц |
|
Температурная стабильность |
0,01 %/°C |
|
Входы |
дифференциальный энкодер (триггер), вход стартового сигнала |
|
Интерфейс передачи данных |
Ethernet 100Base-TX / 1000Base-T |
|
Напряжение питания |
24 В |
|
Потребляемая мощность |
36 Вт |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от -20 до +70 °C |
|
Рабочая влажность |
35–85 %, без конденсации |
|
Ударопрочность |
50G / 3 мс по каждой оси |
|
Виброустойчивость |
10G, 10–500 Гц |
|
Степень защиты |
IP67 |
|
Габариты |
135,5 × 58 × 98 мм |
|
Масса |
0,97 кг |
