Описание

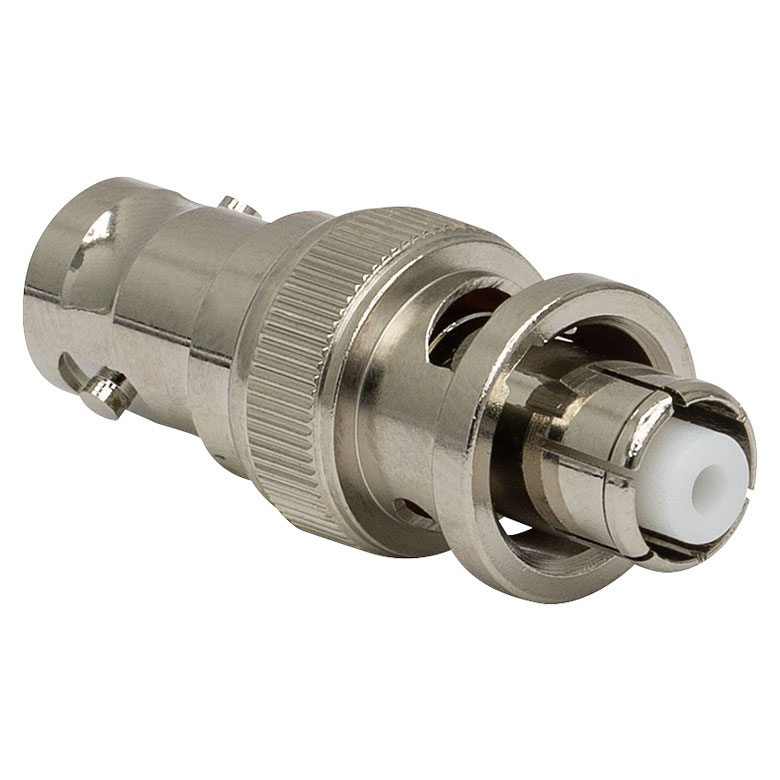

T4004 — переходник со штекерным SHV и гнездовым BNC. Он предназначен для изменения механического интерфейса в электрической цепи. Наличие SHV не означает неограниченного высоковольтного допуска: режим всей линии определяется также кабелем, BNC-частью и подключенными приборами.
Для T4004 изготовитель указывает номинальный волновой импеданс 50 Ом.
У T4004 переход на BNC не добавляет защитную блокировку и не ограничивает ток. При использовании с силовыми источниками заранее проверяют допустимое напряжение всех частей и доступность токоведущих поверхностей. Геометрия одного разъема не является разрешением эксплуатировать остальную цепь в том же предельном режиме.
В тракте с T4004 источник, кабель и регистрирующий вход подбирают как совместимую систему.
Перед монтажом T4004 исключают опасную подачу питания и проверяют назначение приборных портов.
После установки T4004 проверяют ожидаемый электрический отклик при безопасном уровне сигнала.
Для количественных измерений с T4004 фиксируют схему нагрузки и параметры регистратора.
Для перехода SHV–BNC принципиально различать механическую возможность соединения и электрическое разрешение на эксплуатацию. Неподтвержденный предельный режим нельзя выводить из одного названия семейства SHV. Если напряжение на исходном приборе неизвестно, сначала проверяют документацию и безопасно измеряют параметры подходящим оборудованием. Исполнение со штекерным SHV должно точно соответствовать гнездовой ответной части; похожая форма не оправдывает силовое подключение к другому стандарту.
Характеристики
- Артикул: T4004.
- Тип: пассивный электрический переходник.
- Окончания: штекер SHV; гнездо BNC.
- Номинальный волновой импеданс: 50 Ом.
- Усиление и преобразование протокола: отсутствуют.
- Напряжение, мощность и частоту сверяют по техническим данным.
Отрасли применения
- Лабораторная электроника: сопряжение поддерживаемых приборных интерфейсов посредством T4004.
- Фотонные стенды: организация электрического канала регистрации или управления с корректной нагрузкой.
- Сервис оборудования: замена неподходящего соединения без изменения допустимых режимов всей системы.
