Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
датчики |
|
Диапазон измерения
|
1500 мм, по оси Z |
|
Выходная мощность (мВт)
|
50 мВт |
|
Артикул
|
APR71600 |
|
Интерфейс
|
RS232, Ethernet 1000Base-T , Ethernet 100Base-TX |
|
Вес
|
1,5 кг |
|
Длина волны (нм)
|
450 |
|
Габаритные размеры
|
290 × 96 × 58 мм |
|
Рабочее расстояние
|
1600 мм |
|
Отрасли применения
|
для промышленности |
|
Рабочая температура
|
0-45 °C |

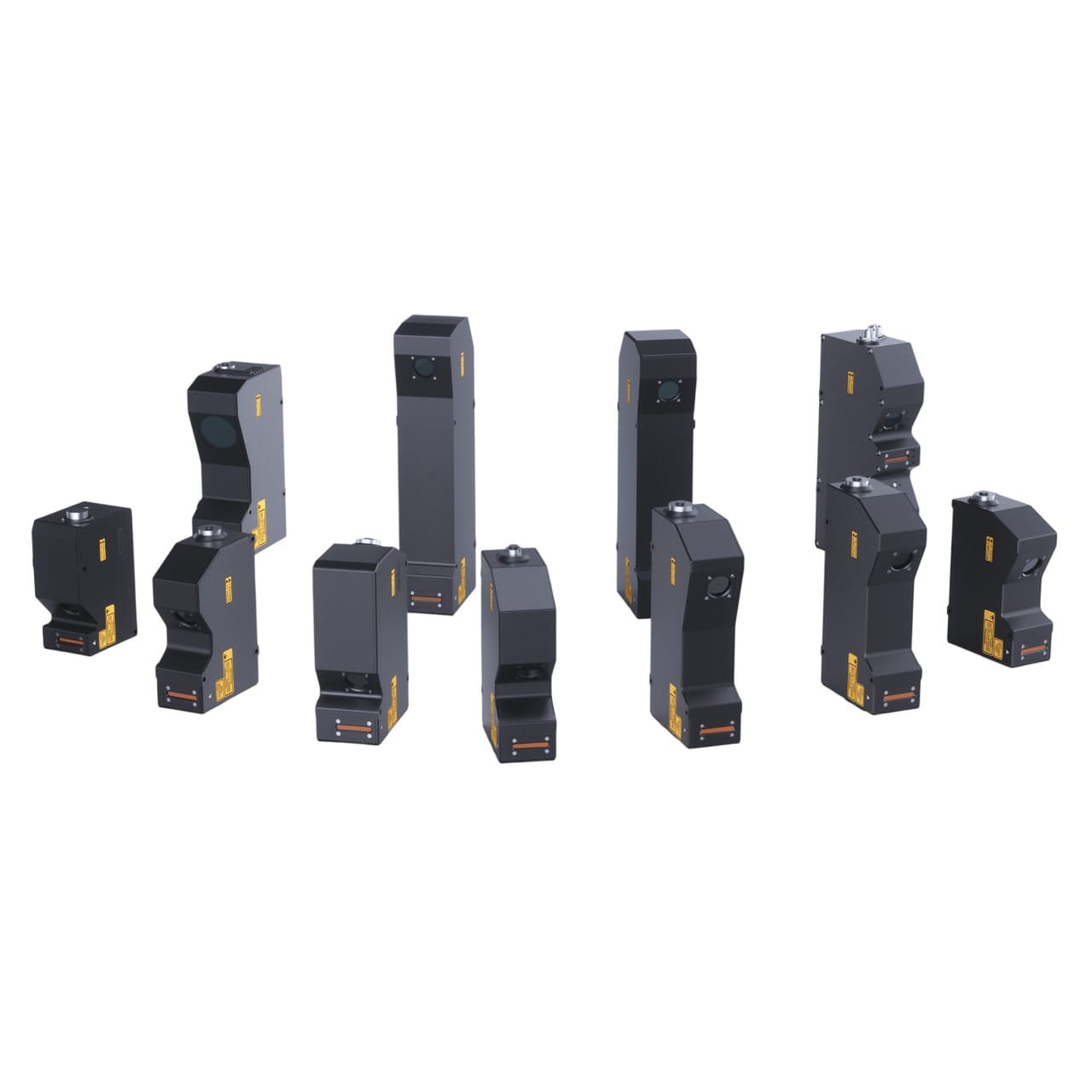

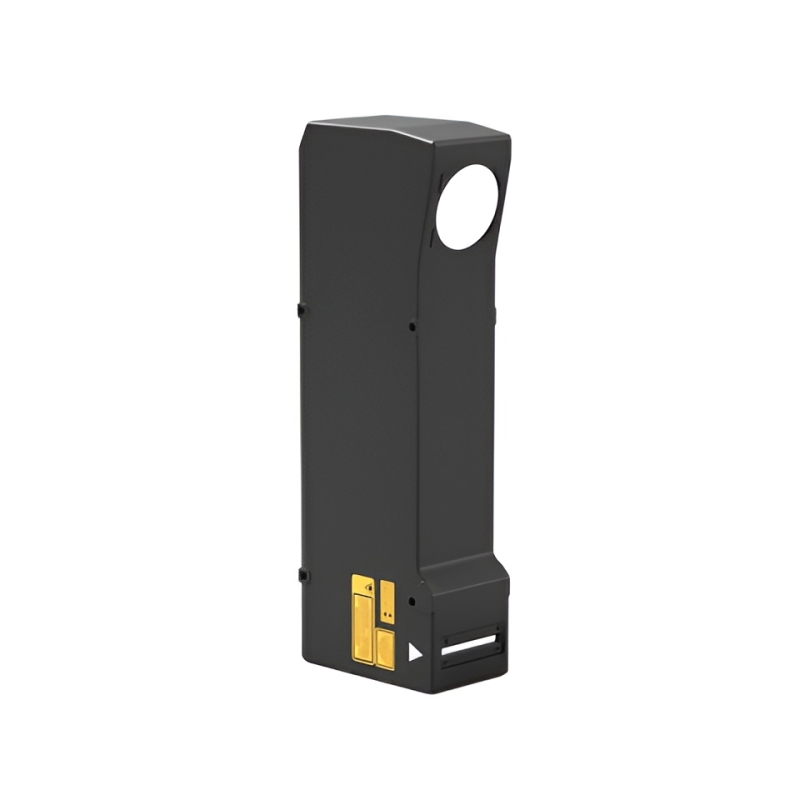

APR71600 — промышленный 3D лазерный профилировщик серии APR для бесконтактного измерения профиля, формы, высоты и положения крупногабаритных объектов. Модель предназначена для задач, где требуется большая зона сканирования и работа на значительном расстоянии от объекта.
Профилировщик обеспечивает ширину измерения по оси X от 1000 до 1600 мм и диапазон по оси Z до 1500 мм при базовом расстоянии 1600 мм. Это делает APR71600 подходящим решением для контроля крупных деталей, листовых материалов, панелей и протяжённых поверхностей в автоматизированных системах инспекции.
Модель формирует до 3200 точек профиля по оси X, поддерживает интерфейсы RS232, Ethernet, энкодер и 8 программируемых входов/выходов. Защита IP67 обеспечивает надёжную работу в промышленных условиях.
Области применения:
- контроль профиля и геометрии крупногабаритных изделий;
- измерение высоты, ширины и формы объектов на большой площади;
- контроль листовых материалов, панелей, плит и длинномерных изделий;
- измерение перепадов поверхности, прогибов и деформаций;
- проверка положения и смещения крупных деталей;
- инспекция объектов на конвейерах и автоматизированных производственных линиях;
- применение в машиностроении, металлообработке, логистике, строительной индустрии, упаковке и других отраслях промышленности.
Преимущества:
- большая ширина зоны сканирования — до 1600 мм;
- увеличенное базовое расстояние — 1600 мм;
- диапазон измерения по оси Z до 1500 мм;
- до 3200 точек профиля по оси X;
- удобная интеграция в системы автоматизации и машинного зрения;
- поддержка RS232, Ethernet и энкодерных интерфейсов;
- 8 программируемых входов и 8 программируемых выходов;
- промышленное исполнение со степенью защиты IP67.
Технические характеристики:
|
Технические характеристики |
Значение |
|
Рабочее расстояние |
1600 |
|
Диапазон измерения по оси Z |
1500 мм |
|
Ширина измерения по оси X, ближняя граница |
1000 мм |
|
Ширина измерения по оси X на базовом расстоянии |
1600 мм |
|
Ширина измерения по оси X, дальняя граница |
1600 мм |
|
Длина волны источника света |
450 нм |
|
Класс лазера |
3R |
|
Выходная мощность лазера |
50 мВт |
|
Повторяемость по оси Z |
100 мкм |
|
Повторяемость по оси X |
150 мкм |
|
Линейность по оси Z |
±0,05% |
|
Интервал контурных данных по оси X |
500 мкм |
|
Количество точек профиля по оси X |
3200 |
|
Скорость сканирования |
100–2200 Гц |
|
Интерфейс I/O |
8 программируемых входов, 8 программируемых выходов |
|
Интерфейс энкодера |
однополярный и дифференциальный |
|
Сетевой интерфейс |
1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T |
|
Рабочая температура |
0…+45 °C |
|
Температура хранения |
−20…+70 °C |
|
Рабочая влажность |
35–85% без конденсации |
|
Ударная нагрузка |
50G / 3 мс по каждой оси |
|
Вибрация |
10G (10–500 Гц) |
|
Степень защиты |
IP67 |
|
Габариты |
290 × 96 × 58 мм |
|
Масса |
1500 г |
