Описание

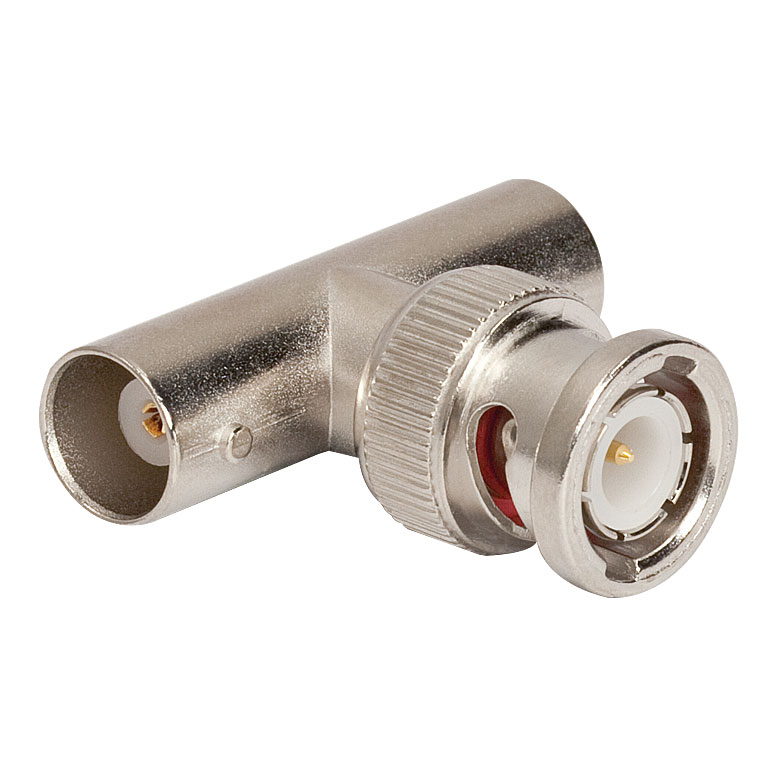

T3285 представляет собой компактный Т-образный коаксиальный переходник BNC с комбинацией контактов «гнездо — штекер — гнездо» (F/M/F). Он предназначен для механического разветвления одной коаксиальной линии на два подключения в измерительных и лабораторных установках. Центральный штекер подключают к гнезду BNC прибора, а два гнездовых ответвления используют для подключения кабелей с вилками BNC. Такое расположение позволяет вывести сигнал к дополнительному прибору без монтажа отдельной кабельной развязки.
Тройник особенно удобен в случаях, когда нужно одновременно наблюдать сигнал на осциллографе и передавать его на другое устройство, например на счётчик импульсов или регистрирующую электронику. Однако T3285 является пассивным электрическим соединителем, а не активным распределителем, усилителем или согласующим устройством. Два ответвления электрически соединены, поэтому подключённые нагрузки влияют на амплитуду, форму импульсов и отражения в тракте.
Для высокочастотных измерений необходимо учитывать характеристический импеданс всей линии, согласование на концах кабелей и наличие терминаторов. Если два устройства имеют входное сопротивление 50 Ом и подключены параллельно без специальной схемы распределения, эквивалентная нагрузка может отличаться от рассчитанной для источника. В результате изменяется измеряемое напряжение, а на фронтах быстрых импульсов могут проявляться переотражения. При использовании тройника с осциллографом режим входного сопротивления нужно устанавливать осознанно.
Механически переходник полезен для коротких соединений непосредственно у приборной панели, но при тяжёлых или жёстких кабелях необходимо исключить избыточный изгибающий момент на приборном разъёме. При монтаже проверяют правильность байонетной фиксации BNC и отсутствие загрязнения центральных контактов. T3285 подходит для создания временных измерительных ответвлений и проверки электрических цепей, когда оператор понимает нагрузку на источник и последствия пассивного разветвления.
Характеристики
- Тип: пассивный коаксиальный Т-образный переходник.
- Интерфейс: BNC.
- Конфигурация разъёмов: F/M/F (гнездо/штекер/гнездо).
- Количество портов: три.
- Функция: соединение центральных проводников и экранов трёх коаксиальных ответвлений.
- Питание: не требуется.
- Не обеспечивает активное разделение сигнала или согласование нагрузок.
Отрасли применения
- Осциллографическая регистрация и контроль сигналов.
- Подключение счётчиков, генераторов и лабораторных модулей через BNC.
- Временные испытательные схемы и диагностика электрических цепей.
- Сервис оптических детекторов и электроники с коаксиальными выходами.
