Поставщик
|
Edmund Optics |
|
Артикул
|
36-188 |
|
Тип линз
|
жидкостные |
|
Типы объектива
|
телецентрические |
|
Особенности объектива
|
с жидкостной линзой |
|
Увеличение, х
|
0.1 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Стоковый парт-номер монтажного зажима
|
#56-871 Sold Separately |
|
Вес (г)
|
405 |
|
Типичная телецентричность при 588 нм (°)
|
<0.050 |
|
Типичное искажение при 588 нм (%)
|
<0.9 |
|
Тип
|
Telecentric Lens |
|
Примечание
|
Specs are at middle WD. Field of Views are specified at the mid-curvature range of the liquid lens. Field of View Range and Working Distance Range are specified over the applicable minimum and maximum curvature range of the liquid lens. |
|
Крепление
|
C-Mount |
|
Длина без резьбы (мм)
|
186.7 |
|
Резьба фильтра
|
M62 x 0.75 (Female) |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
30.9mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
41.2mm |
|
Рабочее расстояние (мм)
|
169 - 265 |
|
Апертура (f / #)
|
f/10 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
41.2 x 30.9 |
|
Максимальный формат сенсора
|
1/2" |
|
Первичное увеличение PMAG
|
0.15X |
Описание

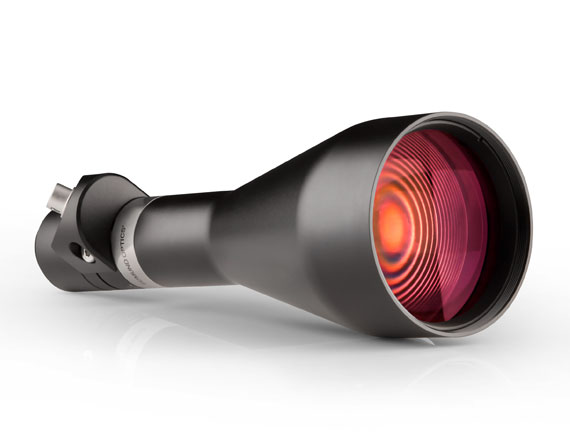

Телецентрический объектив MercuryTL™ с жидкостной линзой и первичным увеличением 0.15X предназначен для задач, требующих максимального поля зрения при высокой точности. Жидкостная технология позволяет быстро менять фокус без механики, обеспечивая надёжность и долговечность. Объектив сохраняет постоянный масштаб изображения независимо от расстояния до объекта, что идеально для измерения крупных деталей. Он эффективно работает с современными камерами высокого разрешения, обеспечивая чёткость и контраст по всему кадру. Конструкция устойчива к промышленным вибрациям и температурным изменениям. Объектив легко монтируется благодаря стандартизированному креплению. Расширенная глубина резкости позволяет фокусировать объекты на разных уровнях одновременно. Специальные покрытия минимизируют блики и повышают качество изображения. Низкое потребление энергии жидкостной системы делает его подходящим для длительной непрерывной работы. Объектив совместим с различными осветителями и программным обеспечением анализа изображений. Его применение значительно повышает точность и скорость инспекции в автоматизированных линиях. Отсутствие подвижных частей снижает износ и необходимость обслуживания. Объектив подходит для работы в условиях повышенной запылённости и химического воздействия. Он прошёл строгий контроль качества и соответствует актуальным стандартам. Использование объектива позволяет создавать эффективные системы машинного зрения для сложных производственных задач. Высокая повторяемость результатов делает его незаменимым в метрологии и контроле качества. Объектив обеспечивает стабильную работу даже при переменном внешнем освещении. Компактность конструкции упрощает интеграцию в ограниченное пространство. Данное оптическое решение помогает оптимизировать технологические процессы и повысить общую производительность предприятия.
Характеристики
- Первичное увеличение: 0.15X с регулировкой жидкостной линзой
- Максимальное поле зрения с минимальными искажениями
- Высокая светосила и равномерная освещённость
- Совместимость с C-Mount и высокоточными матрицами
- Расширенная глубина резкости для сложных объектов
- Быстрый отклик и низкое энергопотребление
- Устойчивость к вибрациям и температурным колебаниям
- Просветляющие покрытия для высокого контраста
- Компактные габариты и простота монтажа
- Высокая точность и повторяемость измерений
Отрасли применения
- Машиностроение для контроля крупногабаритных деталей
- Электроника при инспекции больших плат и панелей
- Автомобилестроение для проверки габаритов кузовов
- Авиационная промышленность для контроля конструкций
- Металлургия при анализе заготовок и проката
- Пищевая отрасль для сортировки и контроля продукции
- Фармацевтика для визуальной инспекции упаковки
- Текстильное производство для оценки качества тканей
- Упаковочная индустрия для проверки целостности тары
- Стекольная промышленность для контроля листового стекла
