Поставщик
|
Edmund Optics |
|
Артикул
|
33-646 |
|
Тип линз
|
жидкостные |
|
Серия
|
Cx |
|
Особенности
|
с жидкостной линзой |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Числовая апертура
|
f/5 |
|
Особенности объектива
|
с жидкостной линзой |
|
Фокусное расстояние
|
16 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Drivers, cables and software are not included. |
|
Модель интегрированной жидкой линзы
|
Corning® Varioptic® A-25H0 |
|
Вес (г)
|
39 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
30 |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
40.22 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
66.8mm - 31.0° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
36.2mm - 17.1° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
43.8mm - 20.7° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
48.4mm - 22.8° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
54.5mm - 25.5° |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/5 |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
16.00 |
Описание

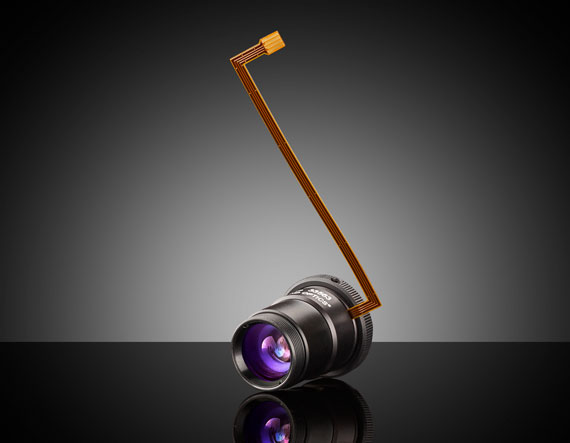

Объектив серии Cx, артикул 33-646, предназначен для построения изображения объекта на матрице камеры или другом приёмнике изображения. Номинальное фокусное расстояние 16 мм определяет масштаб сцены при выбранной дистанции до объекта; относительное отверстие f/5 задаёт геометрию входного зрачка. В оптической системе его подбирают совместно с матрицей, источником света и требуемым полем зрения.
Исполнение Cx с жидкостной линзой относится к оптическим системам с электронной фокусировкой: жидкостный элемент изменяет оптическую силу без механического перемещения всего объектива. Для управления требуется совместимое оборудование, а характеристики изменяемой фокусировки проверяются для конкретного узла.
Фокусное расстояние 16 мм ориентирует эту модификацию на сбалансированный охват кадра и детализацию. При неизменных размере сенсора и рабочей дистанции короткофокусная оптика охватывает большую область, длиннофокусная выделяет более узкий участок. Поэтому для артикула 33-646 поле зрения вычисляют по размеру активной области конкретной камеры, а не по одному значению фокусного расстояния. Разрешение, геометрическая дисторсия и падение освещённости к краям должны оцениваться по паспортным графикам выбранной модели.
Относительное отверстие f/5 характеризует компромисс между освещённостью и глубиной резко изображаемого пространства. Расчётное отношение фокусного расстояния к f-числу даёт диаметр входного зрачка около 3.20 мм; это оптический расчёт, а не измеренный диаметр передней линзы или наружного корпуса. В условиях недостаточной освещённости увеличение времени экспозиции может усилить смазывание движущихся объектов, поэтому выбранная светосила влияет на требования к подсветке и выдержке.
Формат сенсора в исходном наименовании не определён. Его необходимо сверить с официальной спецификацией, чтобы исключить обрезание углов изображения и неожиданное изменение полезного поля. Равный тип байонета или резьбы не гарантирует совпадение круга изображения, а визуальная резкость в центре кадра не заменяет проверку качества по полю.
Рабочая дистанция для этого артикула не указана в исходной строке. При проектировании установки её подбирают по требованиям к размеру объекта в кадре, наличию свободного пространства и паспортному диапазону фокусировки. Особенно важно заранее проверить, возможна ли резкая съёмка при минимальной механически доступной дистанции.
Характеристики
- Артикул изделия: 33-646
- Оптическое семейство: Cx
- Тип: объектив для формирования изображения; жидкостная фокусировка
- Номинальное фокусное расстояние: 16 мм
- Относительное отверстие: f/5
- Расчётный диаметр входного зрачка f/N: приблизительно 3.20 мм (не габарит детали)
- Назначение: визуализация и регистрация изображения на фотоприёмной матрице
- Проверка совместимости: размер изображения, рабочий отрезок и фактическая монтажная геометрия
- Точные значения дисторсии, MTF, спектрального пропускания и массы: уточняются по индивидуальному паспорту
Отрасли применения
- Промышленный контроль качества: регистрация геометрии кромок, отверстий и маркировки при заранее рассчитанном масштабе и освещении.
- Автоматизированная оптическая инспекция: наблюдение узлов электроники, механических деталей или упаковки без контакта с изделием.
- Лабораторная визуализация: подключение камер к макетным оптическим стендам для регистрации изображения и сравнительных исследований.
- Роботизированные посты: получение изображений для локализации объектов, определения ориентации и последующей программной обработки.
- Системы технического наблюдения: подбор фокусного расстояния под геометрию сцены, свет и расстояние до контролируемой области.
При комплектации системы с объективом 33-646 следует проверить паспортные графики разрешения и дисторсии для выбранной дистанции, пределы фокусировки, механический интерфейс и размер сенсора. Для измерительных задач требуется калибровка изображения с учётом реального масштаба и геометрических искажений; одной номинальной величины 16 мм недостаточно для гарантии метрологической точности.
