GAN311C1 - Спектральный ОКТ, рабочая длина волны: 930 нм, 1.5 до 80 кГц, разрешение: 5.5 мкм, Thorlabs

Описание

GAN311C1 — это комплектная система спектральной оптической когерентной томографии (SD-OCT) серии Ganymede производства Thorlabs, работающая на центральной длине волны 930 нм с настраиваемой скоростью А-сканирования от 1.5 до 80 кГц. Данная конфигурация относится к линейке систем высокого разрешения с осевым (глубинным) разрешением около 5.5 мкм в воздухе, что позволяет получать детальные изображения внутренней структуры образцов с высокой чёткостью. Система построена на базе широкополосного источника с шириной спектра порядка 100 нм, обеспечивающего необходимый компромисс между глубиной визуализации и разрешением изображения.

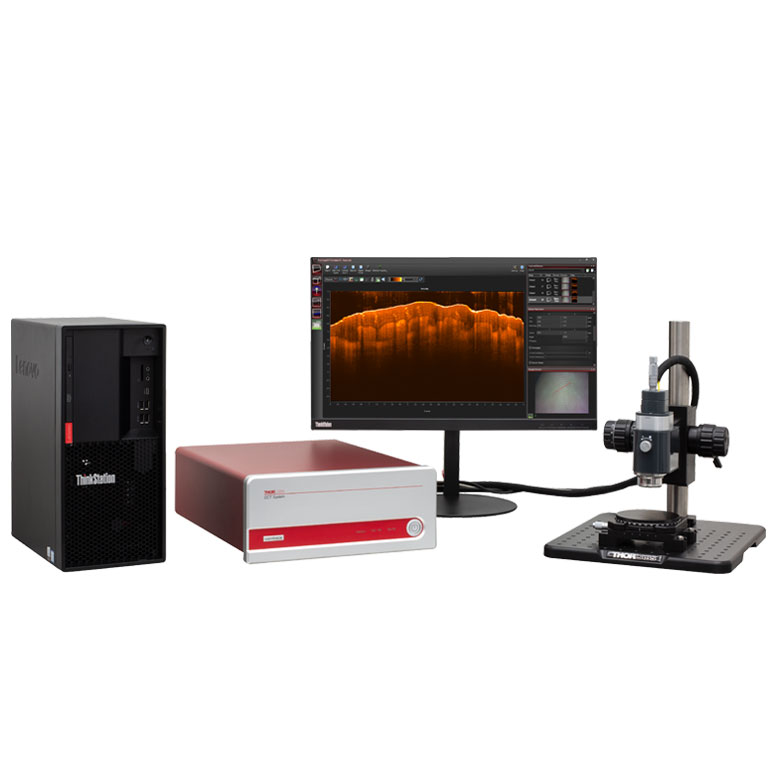

Комплектная поставка GAN311C1 включает базовый блок Ganymede, оптический когерентный томограф GAN311 и необходимые сопутствующие компоненты для быстрого начала эксплуатации без дополнительной закупки отдельных узлов. Гибкая настройка скорости сканирования от 1.5 до 80 кГц позволяет пользователю выбирать оптимальное соотношение между скоростью получения изображения и чувствительностью системы: при более низкой скорости достигается более высокая чувствительность до 106 дБ, тогда как на максимальной скорости чувствительность снижается, но существенно возрастает пропускная способность визуализации в реальном времени.

Центральная длина волны 930 нм выбрана как оптимальный компромисс между глубиной проникновения излучения в биологические ткани и достижимым разрешением изображения, что делает данную конфигурацию удобной для широкого круга задач биомедицинской и материаловедческой визуализации. Максимальное количество пикселей на одну А-сканограмму составляет 1024, что обеспечивает достаточную детализацию профиля глубины при построении двух- и трёхмерных изображений структуры образца. Такая система предоставляет исследователям гибкий инструмент неинвазивной визуализации внутренней структуры прозрачных и полупрозрачных объектов.

Характеристики

Центральная длина волны: 930 нм. Скорость А-сканирования: от 1.5 до 80 кГц (настраиваемая). Осевое (глубинное) разрешение: 5.5 мкм (в воздухе). Максимальное количество пикселей на А-скан: 1024. Комплектация: базовый блок Ganymede с интегрированным сканирующим модулем GAN311.

Отрасли применения

Система GAN311C1 применяется в биомедицинских исследованиях для неинвазивной визуализации внутренней структуры тканей и биологических образцов методом оптической когерентной томографии. Она используется в офтальмологии, дерматологии и материаловедении при высокоразрешающем неинвазивном контроле структуры образцов. Также система находит применение в научных лабораториях при разработке новых методов оптической диагностики и визуализации.
