Описание
Сервокабель предназначен для соединения совместимого привода постоянного тока с управляющим блоком. Он передает не только питание двигателя, но и предусмотренные системой сигналы энкодера и ограничителей. Этот комплект цепей принципиально отличается от фазового подключения шагового мотора, хотя разъемы могут иметь одинаковое число контактов.

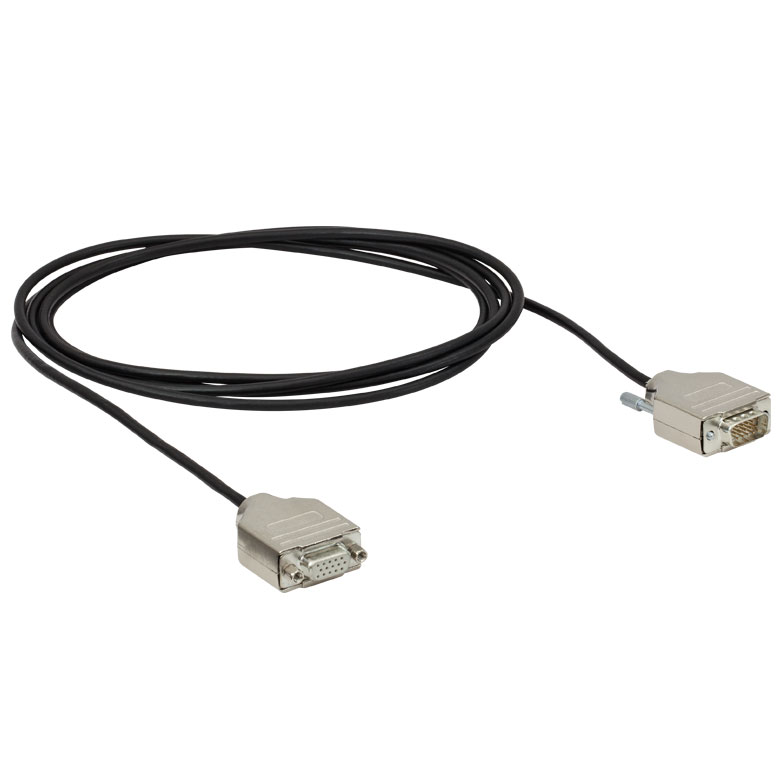

PAA632 имеет длину 2,5 м. Соединения: DE15, штекер, и DE15, гнездо. Согласованность портов проверяют до подачи питания.
PAA632 описан для приводов Z8 и Z9 в архивных руководствах, а актуальная страница отдельно указывает Z9 и KDC101. Моторные линии, питание энкодера, его квадратурные каналы и концевые сигналы должны соответствовать системе. Подключение этого кабеля к шаговому двигателю не допускается как взаимозаменяемая замена PAA614.
В соединении PAA632 устойчивость сервопривода зависит от корректной передачи энкодерных сигналов. Одного движения двигателя недостаточно для подтверждения исправности всей линии. При потере обратной связи или ошибках счета проверяют кабель и контакты наряду с настройками контроллера, не пытаясь компенсировать дефект повышением усиления контура.
Перед подключением PAA632 отключают соответствующее оборудование и выполняют предусмотренный разряд силовых цепей, если он требуется.
При интеграции PAA632 длину выбирают с учетом полной траектории движения и доступа к обслуживанию.
Характеристики
- Артикул: PAA632.
- Длина: 2,5 м.
- Окончания: DE15, штекер, и DE15, гнездо.
- Назначение: подключение Z8/Z9 DC-сервопривода в поддерживаемой конфигурации.
- Тип: пассивный электрический кабель, без преобразующей электроники.
- Совместимость определяется распиновкой и моделью оборудования, не одним числом контактов.
- С шаговыми двигателями не совместим.
- Указанный совместимый контроллер: KDC101.
Отрасли применения
- Лабораторные приборы: штатное соединение поддерживаемых устройств кабелем PAA632.
- Обслуживание оборудования: замена линии длиной 2,5 м с сохранением исходной распиновки и назначения.
- Интеграция исследовательских стендов: организация надежной проводки с учетом движения, электробезопасности и требований к сигналам.
