Функции
- Снизьте риск повреждения камеры благодаря конструкции, устойчивой к рентгеновскому излучению.
- При необходимости камеру можно легко заменить.
- Регулировка фокуса с помощью контроллера
- Благодаря конструкции крепления детали можно заменить.
- Высокопрочный монокристаллический люминофорный экран (опция)
Приложения
- Синхротронная визуализация
- Выравнивание рентгеновского луча
- Рентгеновская компьютерная томография
- рентгеновский микроскоп
- Рентгеновская топография
- XAFS
Пример изображения

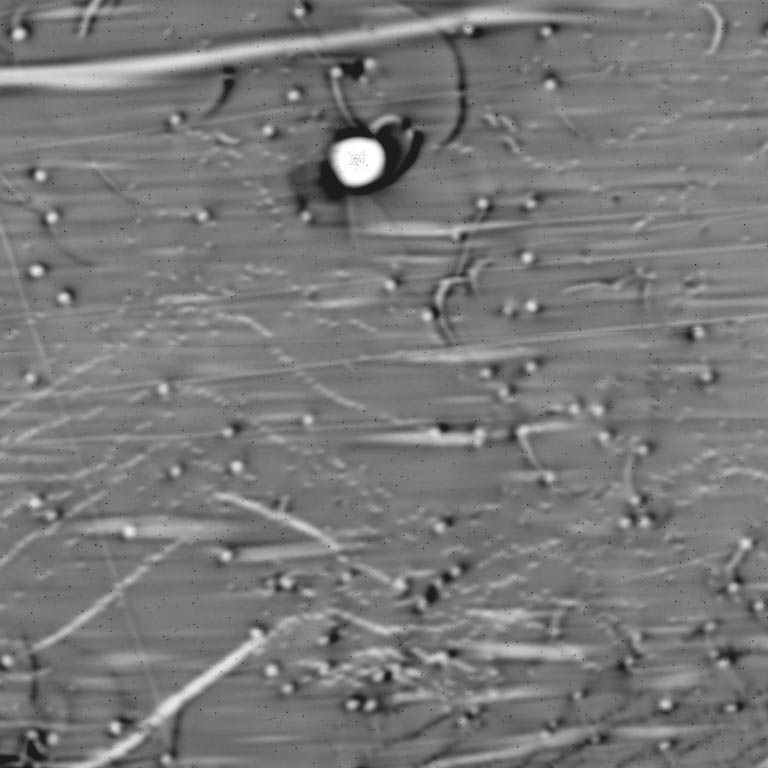

Наблюдение дефектов SiC
Условия испытаний
| Метод | 8-лучевая топография |
| Камера | ORCA Ⓡ -Flash4.0 V3 |
| Образец | Подложка из монокристалла SiC (дислокации в кристалле) |
| энергия рентгеновского излучения | 9 кэВ |
| размер пикселя | 0,65 мкм |
| Увеличение | × 10 |
| Время контакта | 10 с |
| Количество пикселей в целевом изображении | 1970 пикселей × 1970 пикселей (1,28 мм × 1,28 мм) |
| Фосфорные экраны | LuAG 10 мкм |

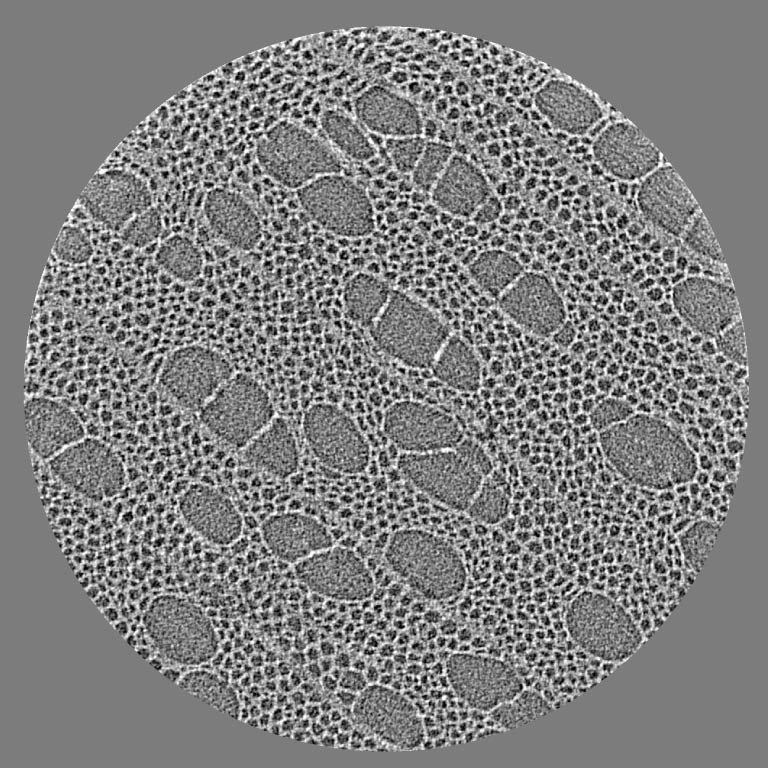

Внутреннее наблюдение древесины
Поперечный срез после трехмерной реконструкции изображения
Условия испытаний
| Метод | КТ-сканирование |
| Камера | ORCA-Fusion BT |
| Образец | Зубочистка |
| Время контакта | 10 мс/проекция |
| Количество проекций | 1800 |
| энергия 8-лучей | 15 кэВ |
| размер пикселя | 0,65 мкм |
Высокопрочный монокристаллический люминофорный экран
В качестве опции можно выбрать люминофорный экран с прямым соединением, представляющий собой монокристаллический люминофорный экран с чрезвычайно высокой устойчивостью к рентгеновскому излучению. Он предотвращает разрушение люминофорного экрана рентгеновскими лучами и обеспечивает стабильное изображение и измерения в течение длительного времени.

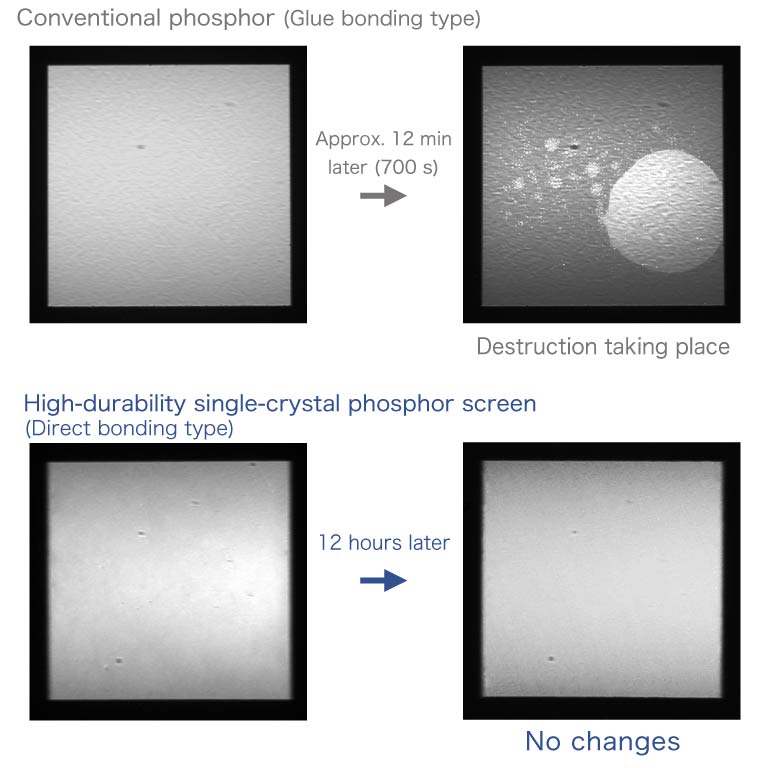

Синхротронное излучение, белое рентгеновское излучение
.jpeg)
Даже при длительном воздействии белых рентгеновских лучей, которые обычно приводят к разрушению обычных люминофоров, этот продукт остается неповрежденным.
Условия измерения
| Линия пучка | SPring-8 BL28B2 |
| энергия рентгеновского излучения | Белый |
| Аттенюатор | Воздух (9 м), алюминий (0,034 мм), бериллиевое окно (толщина 1 мм со стороны пучка + 0,5 мм со стороны детектора) |
| Размер луча | 3 мм × 3 мм |
| Детектор |
Тип клеевого соединения: AA40 (f = 50 мм) + ORCA-Flash2.8 (f = 35 мм) Тип прямого склеивания: AA40 (f = 50 мм) + ORCA-Flash4.0 (f = 50 мм) |
| Разрешение пикселей | Клеевое соединение: 5,1 мкм/пиксель, прямое соединение: 6,5 мкм/пиксель |
| Фосфорный экран | LuAG (толщина: для клеевого соединения около 20 мкм, для прямого соединения около 20 мкм) |

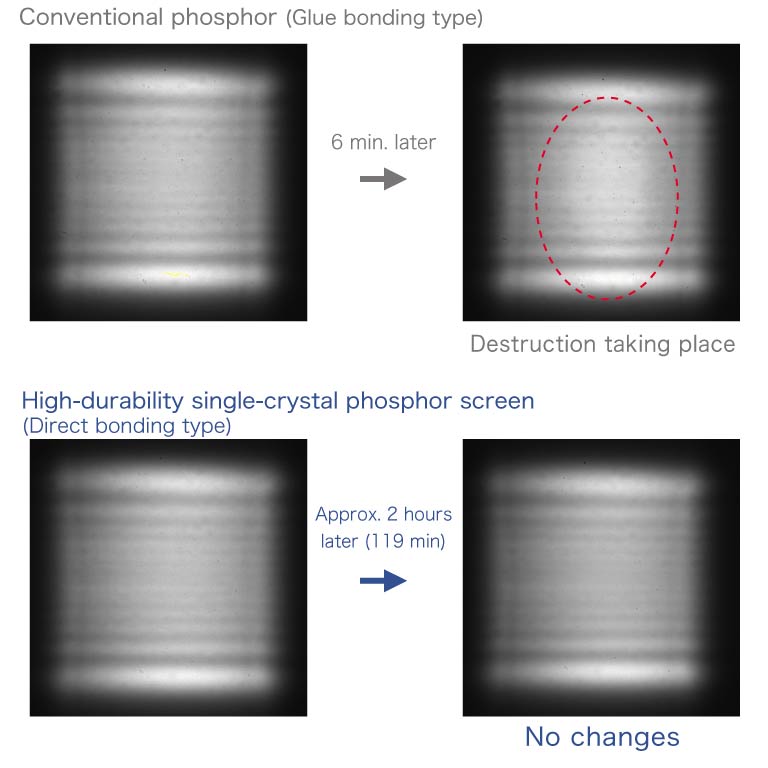

Плотность потока 4,7 × 10¹³ фотонов /с/ мм²
Даже при длительном воздействии рентгеновских лучей с высокой плотностью потока, которое обычно приводит к разрушению обычных люминофоров, этот продукт остается неповрежденным.
Условия измерения
| Линия пучка | SPring-8 BL47XU |
| энергия рентгеновского излучения | 8 кэВ |
| Аттенюатор | Никто |
| Плотность потока | 4,7 × 10¹³ фотонов/с/ мм² |
| Размер луча | 350 мкм × 350 мкм |
| Детектор | AA50 (объектив 10×/NA 0.3) + C13949-50U |
| Разрешение пикселей | 0,21 мкм/пиксель |
| Фосфорный экран | LuAG (толщина: для клеевого соединения 22,3 мкм, для прямого соединения 21,4 мкм) |
