Поставщик
|
Tucsen |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные |
|
Тип сенсора
|
High QE CMOS |
|
Серия
|
Libra |
|
Тип научных камер
|
для вакуума |
|
Вид камеры (корпус)
|
В корпусе |
|
Спектральный диапазон камер
|
400 - 1100 нм |
|
Применение камеры
|
Для сверхвысокого вакуума (UHV) |
|
Частота кадров
|
62 к/с |
|
Тип затвора
|
Глобальный |
|
Тип матрицы
|
монохромная |
|
Интерфейс
|
CXP 12 |
|
Рабочая длина волны
|
400~1100 нм |
|
Разрешение, пикселей
|
4096x3072 |
|
Размеры пикселя, мкм
|
3.4 x 3.4 |
|
Квантовая эффективность
|
~75%@540 нм |
|
Вес
|
500 г |
|
Эффективная площадь
|
14.0 x 10.5 мм |
|
Охлаждение
|
Пассивное или водяное |
|
Спектральная чувствительность
|
NIR (0.75 — 1.1 мкм), VIS (0.4 — 0.75 мкм) |

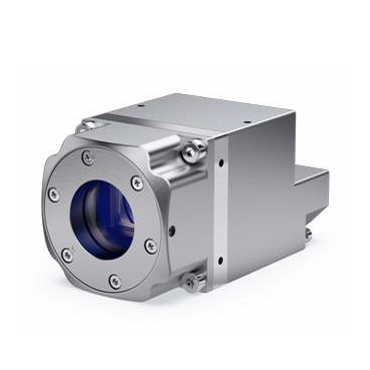

Libra XV3412M — CMOS-камера для научных исследований в условиях вакуума
Libra XV3412M — высокочувствительная монохромная CMOS-камера Tucsen, предназначенная для работы непосредственно внутри высоковакуумных камер с давлением до 10⁻⁶ Па. Размещение камеры внутри вакуумной системы позволяет исключить потери света и искажения, возникающие при съемке через смотровые окна, обеспечивая более высокое качество изображений и точность измерений. Камера подходит для мониторинга экспериментов, наблюдения за образцами и интерферометрических исследований в вакууме.
Преимущества
- Работа в условиях высокого вакуума до 10⁻⁶ Па
- Высокочувствительный CMOS-сенсор с пиковой квантовой эффективностью ≈75% при 540 нм
- Глобальный затвор (Global Shutter) для съемки быстропротекающих процессов без искажений
- Разрешение 12 Мп (4096 × 3072 пикселей)
- Скорость съемки до 62 кадров/с при 12-битном режиме
- Низкий уровень шума считывания — 3,8 e⁻
- Поддержка аппаратного и программного запуска
- Компактная конструкция с пассивным или водяным охлаждением
- Интерфейс передачи данных CoaXPress 12 (CXP-12)
Области применения
- Мониторинг процессов внутри вакуумных камер
- Научные исследования в области физики и материаловедения
- Интерферометрия в вакууме
- Эксперименты с ускорителями частиц
- Исследования поверхности материалов
- Установки для сверхвысокого вакуума (UHV)
- Фотоника
Технические характеристики
|
Параметр |
Значение |
|
Сенсор |
High QE CMOS (GMAX3412) |
|
Тип камеры |
Монохромная |
|
Разрешение |
12 Мп (4096 × 3072) |
|
Размер пикселя |
3,4 × 3,4 мкм |
|
Размер активной области |
14,0 × 10,5 мм |
|
Диагональ сенсора |
17,5 мм (1,1") |
|
Спектральный диапазон |
400–1100 нм |
|
Пиковая квантовая эффективность |
≈75% при 540 нм |
|
Частота кадров |
До 62 кадр/с (12 бит) |
|
Разрядность АЦП |
10 и 12 бит |
|
Тип затвора |
Global Shutter |
|
Время экспозиции |
От 1 мкс до 10 с |
|
Динамический диапазон |
67,9 дБ |
|
Полная емкость пикселя |
Типично 9 ke⁻ |
|
Шум считывания |
Типично 3,8 e⁻ |
|
Темновой ток |
6,5 e⁻/пиксель/с при 35 °C |
|
Линейность |
>99 % |
|
Биннинг |
2×2, 4×4 |
|
ROI |
Поддерживается |
|
Точность временной метки |
1 мкс |
|
Охлаждение |
Пассивное или водяное |
|
Совместимость с вакуумом |
До 10⁻⁶ Па |
|
Интерфейс данных |
CoaXPress 12 |
|
Интерфейс триггера |
SMA |
|
Питание |
PoCXP |
|
Потребляемая мощность |
<5,5 Вт |
|
Размеры |
50 × 50 × 96 мм |
|
Вес |
Около 500 г |
|
ОС |
Windows, Linux |
|
SDK |
C, C++, C#, Python |
|
Рабочая температура |
0…+40 °C |
Программное обеспечение
Камера совместима с программными пакетами SamplePro, LabVIEW и EPICS, а также поставляется с SDK для разработки приложений на C, C++, C#, Python, что позволяет легко интегрировать устройство в существующие научные и промышленные системы автоматизации.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания АЗИМУТ ФОТОНИКС представляет Libra XV3412M — высокочувствительную монохромную CMOS-камеру, разработанную специально для работы непосредственно внутри высоковакуумных камер. Благодаря совместимости с вакуумом до 10⁻⁶ Па камера обеспечивает получение изображений без потерь света и оптических искажений, неизбежных при съемке через смотровые окна.
