Описание

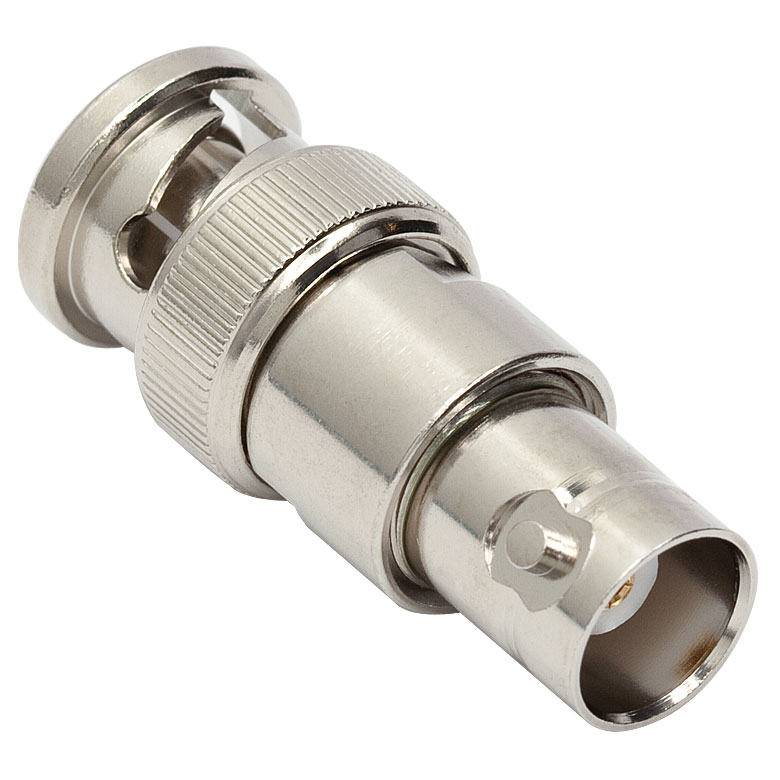

T4119 — проходной BNC-терминатор сопротивлением 50 Ом. В отличие от простого переходника, он создает нагрузку на сигнальной линии и позволяет использовать ее с входом измерительного прибора. Терминатор востребован при регистрации быстрых электрических сигналов, когда согласованное окончание влияет на форму отклика.
В T4119 50 Ом — номинальное нагрузочное сопротивление, в котором рассеивается энергия сигнала. Предельные мощность и частоту проверяют по паспорту перед включением в конкретный тракт. Сам нагрузочный элемент не измеряет сопротивление объекта и не выполняет роль цифрового анализатора либо усилителя.
Если T4119 установлен на уже нагруженный 50-омный вход, дополнительное параллельное сопротивление меняет суммарную нагрузку. Поэтому режим осциллографа проверяют до подключения, а не после получения неожиданно малого напряжения. Изменение выходной амплитуды при установке терминатора может объясняться самой схемой нагружения, а не изменением оптического источника.
В тракте с T4119 источник, кабель и регистрирующий вход подбирают как совместимую систему.
Перед монтажом T4119 исключают опасную подачу питания и проверяют назначение приборных портов.
После установки T4119 проверяют ожидаемый электрический отклик при безопасном уровне сигнала.
Для количественных измерений с T4119 фиксируют схему нагрузки и параметры регистратора.
При подключении проходной нагрузки к выходу фотодетектора изменение амплитуды оценивают совместно с условиями его работы. Широкая полоса наблюдения достигается только при совместимом приемном тракте, поэтому один терминатор не делает медленный осциллограф быстрым. Рассеиваемую мощность и нагрев контролируют по условиям допуска, а измерения большой амплитуды не начинают без проверки пределов нагрузки.
Характеристики
- Артикул: T4119.
- Тип: проходной BNC-терминатор.
- Окончания: штекер BNC; гнездо BNC.
- Сопротивление нагрузки: 50 Ом.
- Усиление и преобразование протокола: отсутствуют.
- Напряжение, мощность и частоту сверяют по техническим данным.
Отрасли применения
- Лабораторная электроника: нагружение измерительной линии через T4119.
- Фотонные стенды: организация электрического канала регистрации или управления с корректной нагрузкой.
- Сервис оборудования: замена неподходящего соединения без изменения допустимых режимов всей системы.
