Описание

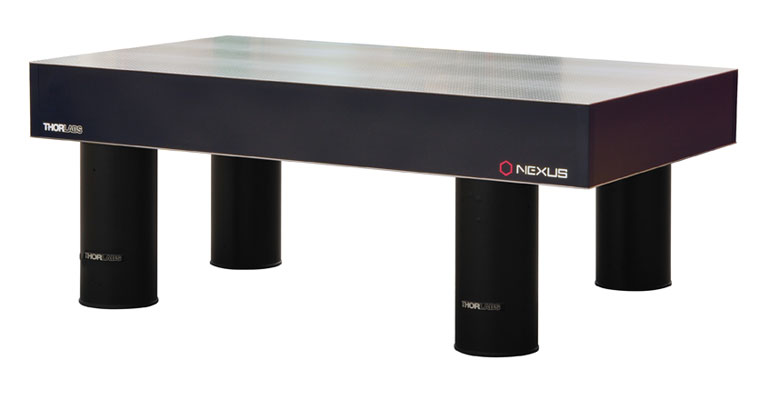

T1225QK представляет собой полный оптический стол с опорной системой и столешницей. Размер рабочей поверхности и её толщина: 1.2 м x 2.5 м x 310 мм. На верхней поверхности предусматривается монтаж оптических компонентов; конкретный тип резьбы и особенности отверстий определяют совместимость с основаниями, стойками, платформами и крепёжными винтами.
Главная задача такой рабочей поверхности состоит не просто в размещении отдельных приборов, а в сохранении взаимного положения оптических осей в собранной схеме. При установке интерферометров, лазерных источников и детекторов важно, чтобы изменение нагрузки, касание экспериментатора и колебания пола как можно меньше влияли на взаимную юстировку.
Монтажную сетку используют для закрепления оптических оснований, рельсов и регулируемых держателей. Перед установкой оборудования сверяют расположение отверстий, длину винтов и глубину их вворачивания: выступающий крепёж может повредить поверхность, а недостаточное число точек фиксации ухудшает повторяемость позиционирования.
Большая площадь столешницы позволяет разносить источники излучения, образцы, элементы формирования пучка и приёмники по разным зонам. При этом тяжёлые узлы разумно располагать с учётом нагрузки на опоры, а не только исходя из удобства доступа к оптическим элементам.
В состав T1225QK входят столешница и опоры с системой активной виброизоляции. Комплектность отличает эту модель от отдельной столешницы: в схеме механической установки уже предусмотрены опорные элементы для уменьшения воздействия внешних колебаний. Результат зависит от правильной установки, распределения массы и условий помещения.
В монтажных отверстиях предусмотрены нейлоновые вставки. При установке винта они создают дополнительное сопротивление самопроизвольному ослаблению резьбового соединения; необходимо учитывать их наличие при подборе крепежа и при повторной сборке системы.
Увеличенная толщина отличает эту плиту от близких версий меньшей высоты. Однако точное допустимое распределение нагрузки и собственные частоты определяются паспортом конкретного изделия, а не одной лишь толщиной.
При проектировании рабочего места столешницу T1225QK следует проверять по фактической конфигурации крепежа и окружению: крупные приборы могут потребовать отдельного доступа к кабелям и сервисным панелям. Нельзя перекрывать зоны движения механических трансляторов.
Для корректной интеграции T1225QK в измерительный стенд полезно до установки составить перечень сопрягаемых деталей, определить последовательность механической сборки и выполнить контрольную проверку после окончательной фиксации. Это позволяет обнаружить несовместимость резьб, перекрытие доступа и нежелательные механические напряжения до начала измерений.
Характеристики
- Артикул: T1225QK
- Тип поставки: комплектный оптический стол с виброизоляционными опорами
- Высота опор: 600 мм
- Резьбовые отверстия: с нейлоновыми вставками
- Габариты рабочей поверхности и толщина: 1.2 м x 2.5 м x 310 мм
- Монтажная резьба: M6 × 1,0 (согласно каталожному наименованию)
- Назначение монтажной сетки: фиксация метрических оптомеханических компонентов
Отрасли применения
- Лазерная оптика: монтаж длинных схем формирования и транспортировки пучка
- Интерферометрия: размещение стабильных взаимно юстированных плеч и опорных зеркал
- Спектроскопия: установка источников, монохроматоров, образцов и фотоприёмников
- Научные лаборатории: сборка исследовательских стендов с периодической перекомпоновкой
