Удлинитель стойки, резьба: M4, 1/4-20, длина: 18.0 мм

Описание

Прецизионное изделие для фотонных и измерительных задач. Удлинитель стойки, резьба M4 и 1/4-20, длина 18,0 мм. Конструкция компонента рассчитана на аккуратную интеграцию в оптическую механику. Размеры и заявленные параметры позволяют подобрать его под апертуру, длину волны и способ крепления.

Артикул 16-588 можно использовать при комплектации модульных узлов, где заранее определены геометрия, спектральный режим и требования к точности. Компонент допускает применение как самостоятельная деталь или как часть сборки с источниками, фотоприемниками, диафрагмами, оправами и позиционерами. При проектировании учитывают диаметр пучка, механические габариты, рабочую длину волны, тепловую нагрузку и допустимые потери. Перед монтажом проверяют посадочные размеры, резьбу, ориентацию рабочей поверхности и отсутствие загрязнений.

Для стабильной работы оптические поверхности содержат в чистоте, а окончательную фиксацию выполняют после юстировки. При использовании лазеров соблюдают требования безопасности и исключают попадание излучения на непредусмотренные поверхности.

Характеристики

• Артикул: 16-588
• Производитель: Edmund Optics
• Наименование: Удлинитель стойки, резьба M4 и 1/4-20, длина 18,0 мм
• Назначение: работа в составе оптических и измерительных систем
• Монтаж: совместимая оправа, держатель или механический узел
• Обращение: защита от пыли, отпечатков и механических повреждений

Отрасли применения

Компонент востребован в узлах юстировки, контрольных приборах и экспериментальных установках. Он также подходит для научного приборостроения, контроля качества, оптоэлектронных разработок и создания опытных образцов. Конкретный режим выбирают по характеристикам системы, рабочему спектру и требованиям к позиционированию.

Описание семейства продуктов

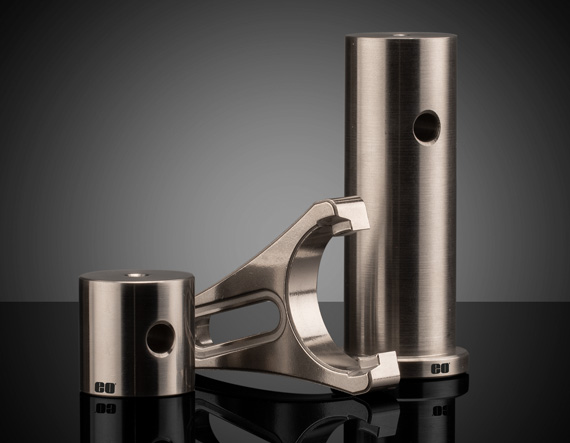

• Стойки диаметром 1 дюйм с метрическими и английскими вариантами монтажных отверстий.
• Конструкция из нержавеющей стали для высокой устойчивости
• Доступна высота от 0,5 до 4,0 дюймов

Пьедесталы и аксессуары обеспечивают стабильный способ крепления оптических компонентов к лабораторному столу с постоянной высотой установки, обеспечивая предсказуемый и воспроизводимый монтаж компонентов в оптической системе. Доступны различные удлинители пьедестала и регулировочные пластины, чтобы обеспечить постоянную высоту оптической оси для всех установленных компонентов. Стойки пьедестала имеют резьбовые отверстия M4 x 0,7 или 8-32 на верхней поверхности, совместимые с кинематическими креплениями TECHSPEC®, кинематическими креплениями серии E, компактными креплениями для зеркал и многими другими оптическими креплениями. Резьбовые отверстия M6 x 1,0 или ¼”-20 на нижней поверхности позволяют напрямую устанавливать эти опорные стойки на столики и макеты Edmund Optics. Для более компактного монтажа на столе используйте компактные монтажные зажимы (#16-335).

Примечание. Имеются адаптеры для оптических креплений, обеспечивающие постоянную высоту оптической оси и совместимость монтажных отверстий с оптическими креплениями Edmund Optics. Перейдите на вкладку Технические изображения, чтобы найти подходящий адаптер для вашего приложения.
