Поставщик
|
Specim |
|
Спектральный диапазон
|
1000-2500 нм |
|
Спектральный диапазон камер
|
1000-2500 нм |
|
Спектральный диапазон
|
1000-2500 нм |
|
Спектральное разрешение
|
> 500 пм |

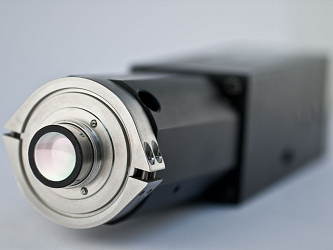

Спектрографы ImSpectors компании Specim, разработанные для работы в NIR (900 - 1700 нм) и SWIR (1000 - 2500 нм) диапазонах ИК области спектра, можно использовать для трансформации NIR-камеры с InGaAs сенсором или SWIR-камеры с КРТ детектором в линейную сканирующую систему спектральной визуализации. ImSpectors обеспечивает простую интеграцию и отличные оптические характеристики для NIR и SWIR диапазонов длин волны.
Особенности:
- Спектральный диапазон: 1000 – 2500 нм;
- Спектральное разрешение: 12 нм;
- Размеры изображения: макс. 6.4 (спектральное) x 9.6 (пространственное) мм
- Дисперсия: 232 нм / мм;
- Числовая апертура: F/2.0.
Спектрографы ImSpector N25E компании Specim для работы в ближнем ИК диапазоне:
|
ImSpector |
N25E |
|
Оптические характеристики | |
|
Спектральный диапазон*1 |
1 000 – 2 500 нм |
|
Дисперсия |
232 нм/мм |
|
Спектральное разрешение*2 |
12 нм |
|
Размер изображения |
макс.6,4 мм (спектр. размер) x 9,6 мм (простран.размер) |
|
Пространственное разрешение*2 |
Среднеквадратический размер пятна < 15 мкм |
|
Аберрации |
Астигматизм отсутствует |
|
Изгиб спектральных линий через пространственную ось |
Тип “Smile” < 5мкм |
|
Изгиб спектральных линий через спектральную ось |
Тип “Keystone” < 5 мкм |
|
Числовая апертура |
F/2,0 |
|
Ширина щели, по умолчанию |
30 мкм |
|
Длина щели |
14,2 мм |
|
Оптический вход |
Телецентрический |
|
Эффективность |
> 50 %, независимо от поляризации |
|
Механические характеристики | |
|
Размер, OEM |
(Ш) 60 x (В) x 60 x (Д) 220 мм |
|
Вес |
1 500 г |
|
Тип покрытия, OEM |
Анодированная алюминиевая трубка |
|
Тип крепления объектива |
Стандартный адаптер для объектива типа С-mount |
|
Тип крепления камеры |
Стандартный адаптер для камеры типа U- mount |
|
Пользовательские настройки |
Ось изображения относительно строк детектора, регулировка заднего фокусного расстояния ± 1 мм |
|
Характеристики окружающей среды | |
|
Температура хранения |
- 20 … +80 оС |
|
Рабочая температура |
+5 … +40 оС, без образования конденсата |
Примечания:
* 1 Фильтр блокировки доступен для заказа. Устанавливается перед входным окном детектора.
* 2 Спектральные и пространственные разрешения зависят от качества цифрового изображения и объектива.
Опции фронтальной оптики: OLES15, OLES22.5, OLES30 и OLES56
Аксессуары:
- Механический затвор (для расширенной серии);
- Оптоволоконная оптика;
- Фильтр блокировки; OBF 1400 для N25E (прямоугольной формы 18 x 18 мм)
- Волоконно-оптический датчик рассеянного излучения (FODIS).
