Поставщик
|
Thorlabs |
|
Артикул
|
EC2530BB/M |
|
Ширина плиты
|
230 |
|
Длина плиты
|
230 |
|
Отверстия плиты
|
M6x1.0 |
|
Размер плиты
|
230х230 |
|
Материал
|
алюминиевые |
|
Тип изделия
|
корпуса для электроники |
Описание

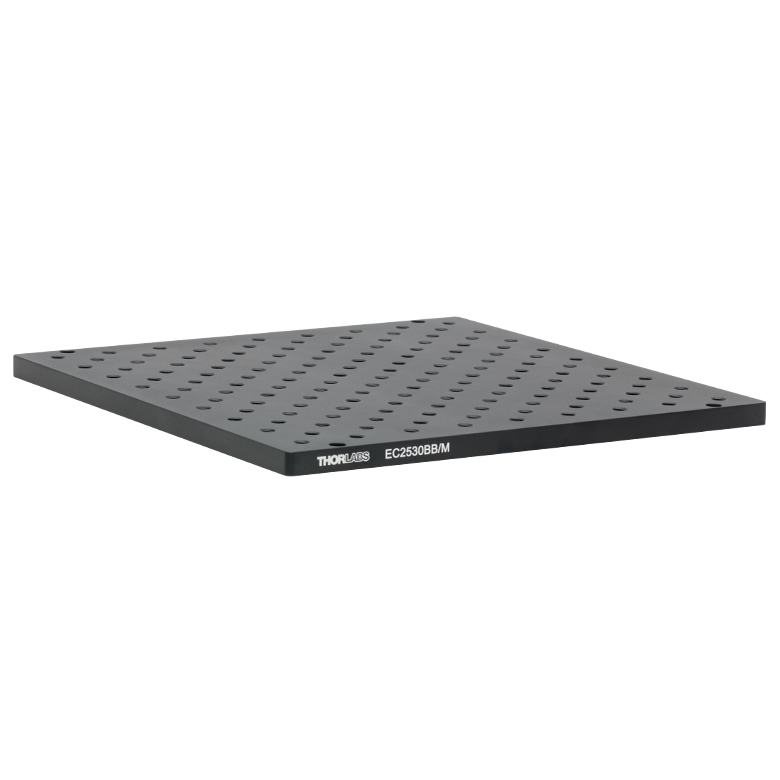

EC2530BB/M — алюминиевая монтажная плита размером 230 мм x 230 мм при толщине 9.5 мм, предназначенная для установки внутрь защитного корпуса модели EC2530C. Плита служит внутренним основанием, на котором размещаются компактные оптические и оптоэлектронные компоненты, полностью закрытые внешним защитным кожухом от пыли, случайных механических воздействий и рассеянного света.
Ключевая особенность данной плиты — удвоенная плотность резьбовых отверстий M6 x 1.0 по сравнению со стандартной сеткой, что даёт заметно больше вариантов расположения крепежа на ограниченной площади. Такая плотная сетка отверстий особенно ценна при сборке компактных узлов, где элементы схемы расположены близко друг к другу и стандартный шаг резьбовых отверстий не позволяет разместить крепёж в нужной точке.
Алюминиевое исполнение обеспечивает малый вес плиты при сохранении достаточной жёсткости для внутреннего основания защищённого модуля, а точная геометрия обработки гарантирует плоскостность посадочной поверхности, важную для стабильной работы установленной на ней прецизионной оптики. Совместимость с корпусом EC2530C позволяет получить готовый закрытый функциональный блок без дополнительной подгонки деталей.
EC2530BB/M применяется при сборке компактных защищённых оптических модулей — миниатюрных лазерных источников, детекторных блоков, встраиваемых в производственное оборудование сенсорных узлов, где важны как защита от внешней среды, так и плотная компоновка внутренних компонентов.
Характеристики
- Тип изделия: алюминиевая монтажная плита.
- Артикул: EC2530BB/M.
- Размеры: 230 мм x 230 мм x 9.5 мм.
- Тип резьбовых отверстий: M6 x 1.0, удвоенная плотность.
- Совместимость: защитный корпус EC2530C.
Отрасли применения
- Компактные защищённые оптические модули.
- Приборостроение.
- Встраиваемые сенсорные узлы.
- Производство оптоэлектронных устройств.
- Научные исследования в фотонике.
