Поставщик
|
XIMEA |
|
Артикул
|
MX022HG-IM-SM5X5-NIR2-FL |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
338 к/с |
|
Тип затвора
|
глобальный |
|
Размер пикселя
|
5,5 мкм |
|
Разрешение
|
2,2 Мп |
|
Вес
|
30 г |
|
Спектральный диапазон
|
665–960 нм |
|

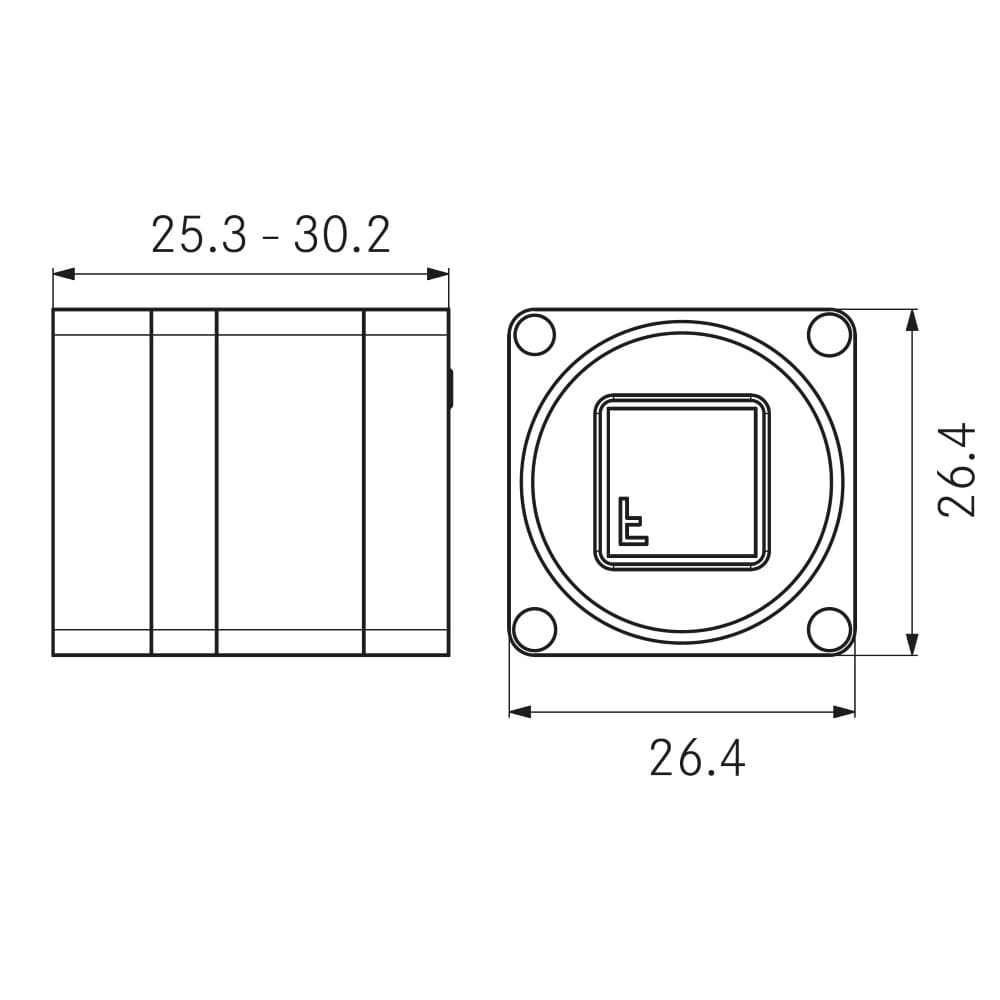

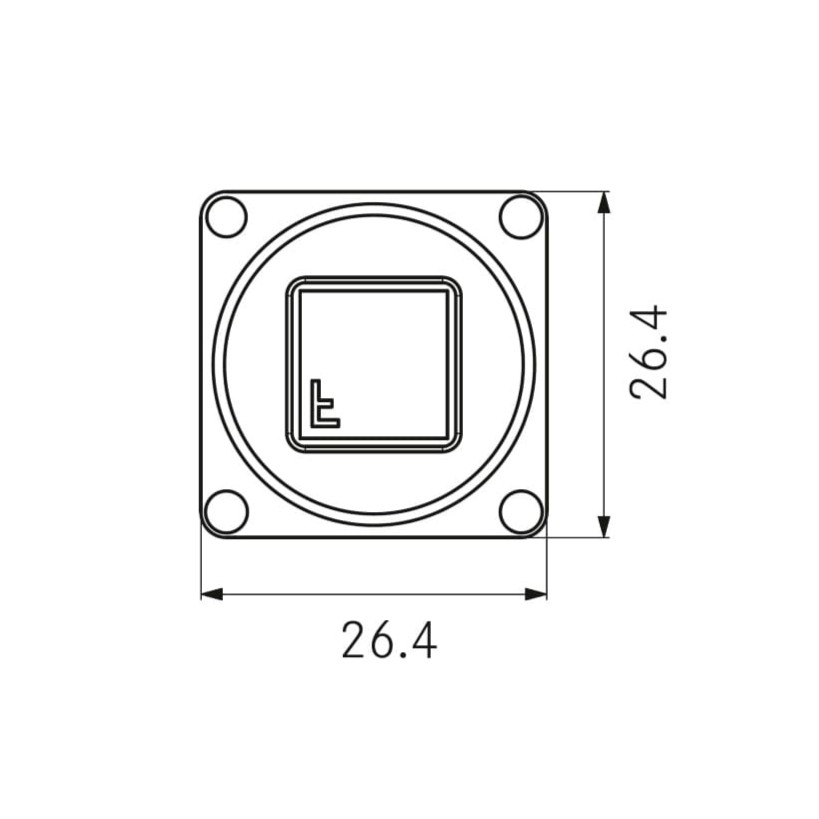

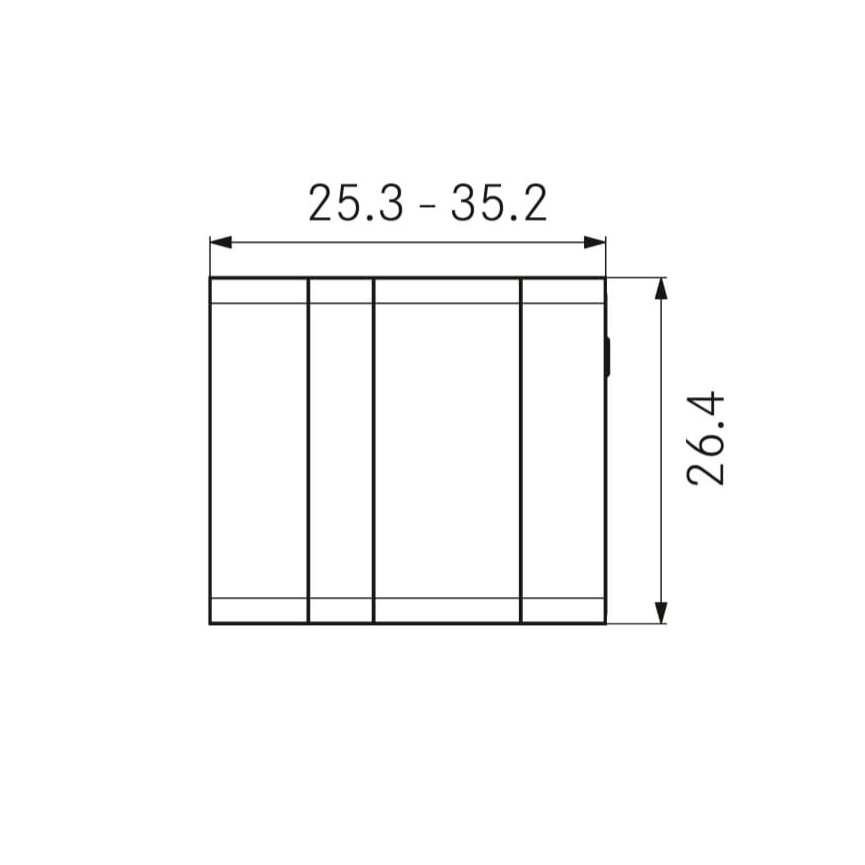

Габаритные размеры
|
26,4 × 26,4 × 30,9 мм |
|
Крепление
|
C-Mount |
|
Количество спектральных каналов
|
24 |

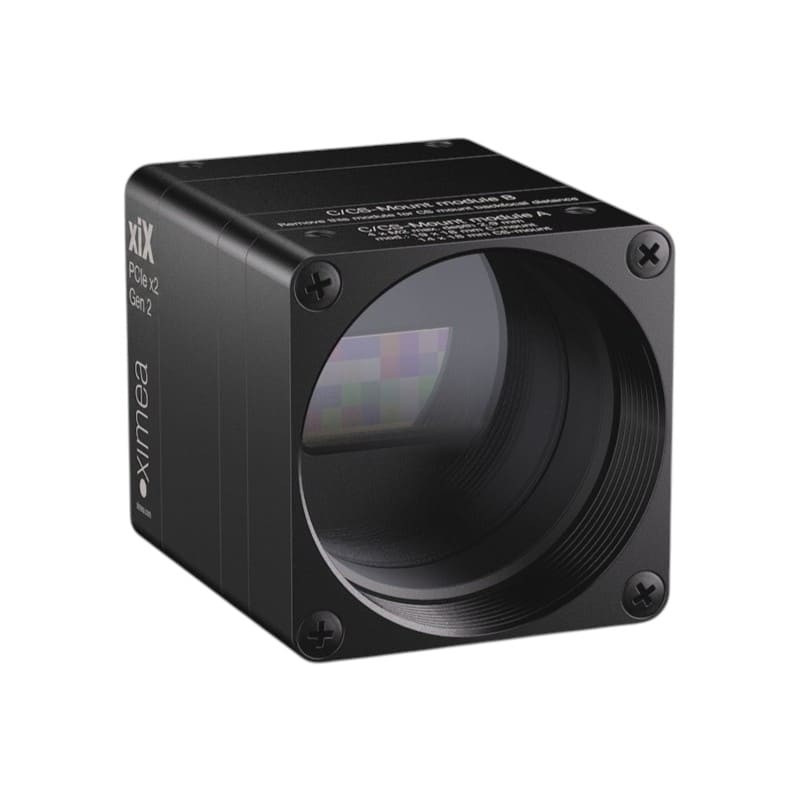

MX022HG-IM-SM5X5-NIR2-FL – миниатюрная гиперспектральная CMOS-камера ближнего инфракрасного диапазона с матричным спектральным фильтром imec. Камера регистрирует 24 спектральных канала в диапазоне 665–960 нм и формирует пространственно-спектральные данные для анализа состава, состояния и свойств исследуемых объектов.
Компактный металлический корпус размером всего 26,4 × 26,4 × 30,9 мм и масса около 30 г позволяют устанавливать камеру на БПЛА, роботизированные манипуляторы, мобильные измерительные платформы и встраиваемые системы технического зрения. Спектральные фильтры формируются непосредственно на уровне пиксельной структуры сенсора, что обеспечивает высокую степень интеграции оптической и электронной частей устройства.
Преимущества:
- Одновременная регистрация 24 спектральных каналов без механического переключения фильтров;
- Работа в ближнем инфракрасном диапазоне, недоступном обычным цветным камерам;
- Глобальный затвор для съемки быстро движущихся объектов без геометрических искажений;
- Частота до 338 кадров/с для контроля динамических технологических процессов;
- Низкое энергопотребление – всего 2,9 Вт;
- Прочный металлический корпус, рассчитанный на продолжительную эксплуатацию;
- Поддержка аппаратного и программного запуска, выходов стробирования экспозиции и сигнализации занятости;
- Возможность работы с ROI/AOI для ускоренного считывания выбранной области кадра;
- Стандартное крепление C-mount с широким выбором совместимой оптики.
Области применения:
- Дистанционное зондирование и мониторинг земной поверхности;
- Точное земледелие и оценка состояния растительности;
- Установка на беспилотные летательные аппараты и мобильные платформы;
- Контроль качества и сортировка пищевой продукции;
- Выявление загрязнений, примесей и посторонних включений;
- Автоматическая сортировка отходов и вторичного сырья;
- Анализ химического и материального состава объектов;
- Обнаружение дефектов в промышленной продукции;
- Фармацевтический контроль и биотехнологические исследования;
- Медицинская визуализация, исследование тканей и диагностика ран;
- Флуоресцентный и фотолюминесцентный анализ;
- Микроскопия в материаловедении и науках о жизни;
- Судебно-криминалистическая экспертиза;
- Исследование произведений искусства и антикварных объектов;
- Экологический мониторинг, охранные и наблюдательные системы.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
665–960 нм |
|
Количество спектральных каналов |
24 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
338 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Интерфейс передачи данных |
PCI Express Gen 2 ×2 |
|
Пропускная способность интерфейса |
до 8 Гбит/с |
|
Тип разъема |
PCIe-Flex-X2G2 |
|
Диапазон экспозиции |
от 25 мкс до 17 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Входы GPIO |
3 |
|
Выходы GPIO |
3 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
2,9 Вт |
|
Охлаждение сенсора |
отсутствует |
|
Отвод тепла |
естественная конвекция; возможна установка радиатора |
|
Габариты |
26,4 × 26,4 × 30,9 мм |
|
Масса |
30 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
