Поставщик
|
XIMEA |
|
Артикул
|
MX022HG-IM-SM4X4-VIS3-FL |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
338 к/с |
|
Тип затвора
|
глобальный |
|
Размер пикселя
|
5,5 мкм |
|
Спектральный диапазон
|
460–625 нм |
|
Габаритные размеры
|
26,4 × 26,4 × 30,9 мм |
|
Вес
|
30 г |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
16 |

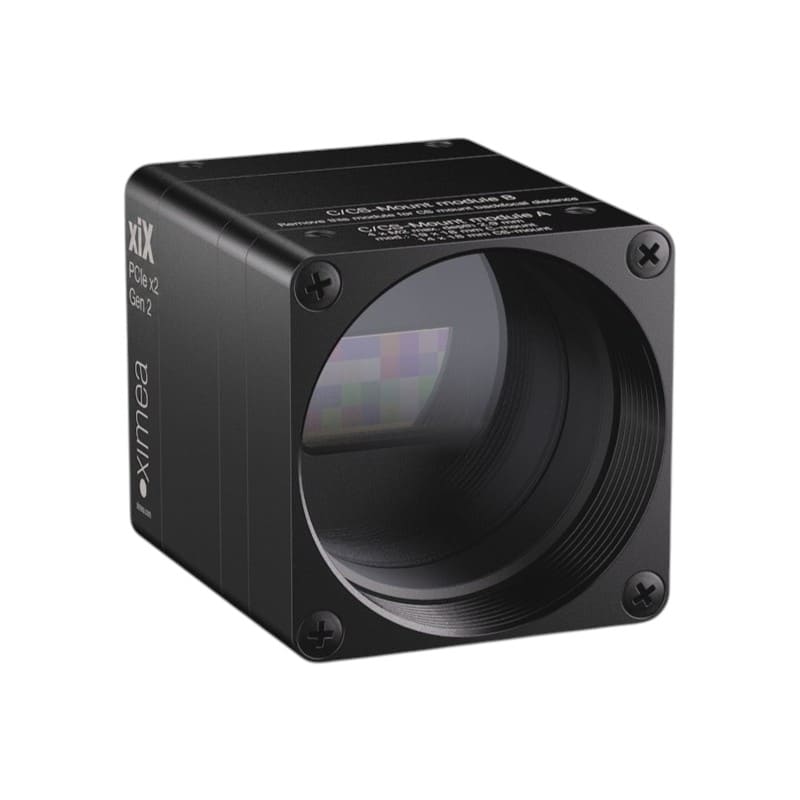

MX022HG-IM-SM4X4-VIS3-FL – высокоскоростная гиперспектральная камера для съемки и спектрального анализа объектов в видимой области. Сенсор imec CMV2K-SSM4x4-VIS регистрирует 16 спектральных каналов в диапазоне 460–625 нм. Мозаичные интерференционные фильтры интегрированы непосредственно в структуру CMOS-матрицы, поэтому спектральные и пространственные данные захватываются в одном кадре без вращающихся фильтров и других подвижных оптических узлов.
Камера выдает 10-битные необработанные данные с разрешением 2048 × 1088 пикселей. Глобальный затвор и частота до 338 кадров/с позволяют исследовать быстропротекающие процессы, контролировать продукцию на конвейере и снимать объекты в движении.
Модель рассчитана на интеграцию в лабораторные приборы, промышленные анализаторы, робототехнические комплексы и мобильные системы наблюдения.
Преимущества:
- Скорость до 338 кадров/с для высокопроизводительной инспекции;
- Прямой высокоскоростной обмен данными с вычислительной системой по PCIe;
- Небольшая задержка передачи, важная для управления процессами в реальном времени;
- Малые габариты и масса для встраивания в оборудование с жесткими ограничениями SWaP;
- Металлический корпус для круглосуточной эксплуатации в составе стационарных систем;
- Настраиваемая область интереса ROI/AOI для сокращения объема данных;
- Аппаратная синхронизация с освещением, приводами и внешними датчиками.
Области применения:
- Спектральная сортировка пищевых продуктов и сельскохозяйственного сырья;
- Определение зрелости, свежести и однородности продукции;
- Контроль окраски, покрытий, печатных материалов и полимеров;
- Выявление дефектов и неоднородностей на производственных линиях;
- Машинное зрение для высокоскоростных конвейерных установок;
- Флуоресцентная и фотолюминесцентная визуализация;
- Анализ биологических тканей и клеточных образцов;
- Медицинская диагностика и гиперспектральная эндоскопия;
- Микроскопические исследования в биологии и материаловедении;
- Фармацевтический контроль состава и однородности препаратов;
- Криминалистическое исследование документов и следов веществ;
- Диагностика произведений искусства, пигментов и реставрационных слоев;
- Экологический контроль и обнаружение загрязнений;
- Дистанционное наблюдение с беспилотных платформ;
- Лабораторная спектроскопия и разработка оптических измерительных приборов.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
460–625 нм |
|
Количество спектральных каналов |
16 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
338 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Интерфейс передачи данных |
PCI Express Gen 2 ×2 |
|
Пропускная способность интерфейса |
до 8 Гбит/с |
|
Тип разъема |
PCIe-Flex-X2G2 |
|
Диапазон экспозиции |
от 25 мкс до 17 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Входы GPIO |
3 |
|
Выходы GPIO |
3 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
2,9 Вт |
|
Охлаждение сенсора |
пассивное, без термоэлектрического охладителя |
|
Отвод тепла |
опциональный радиатор |
|

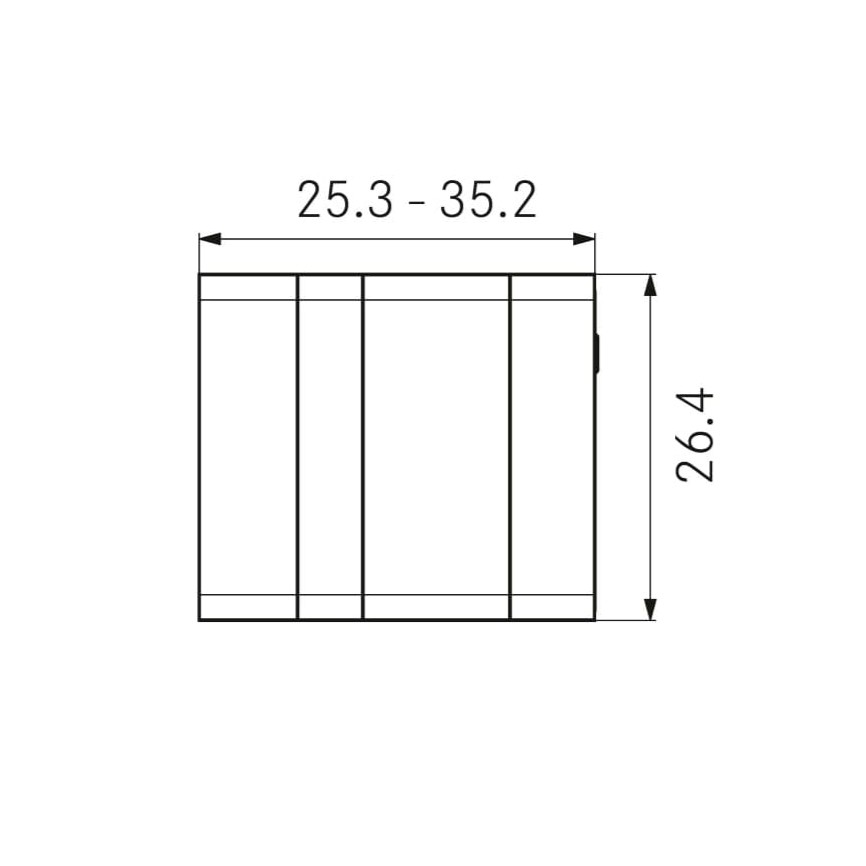

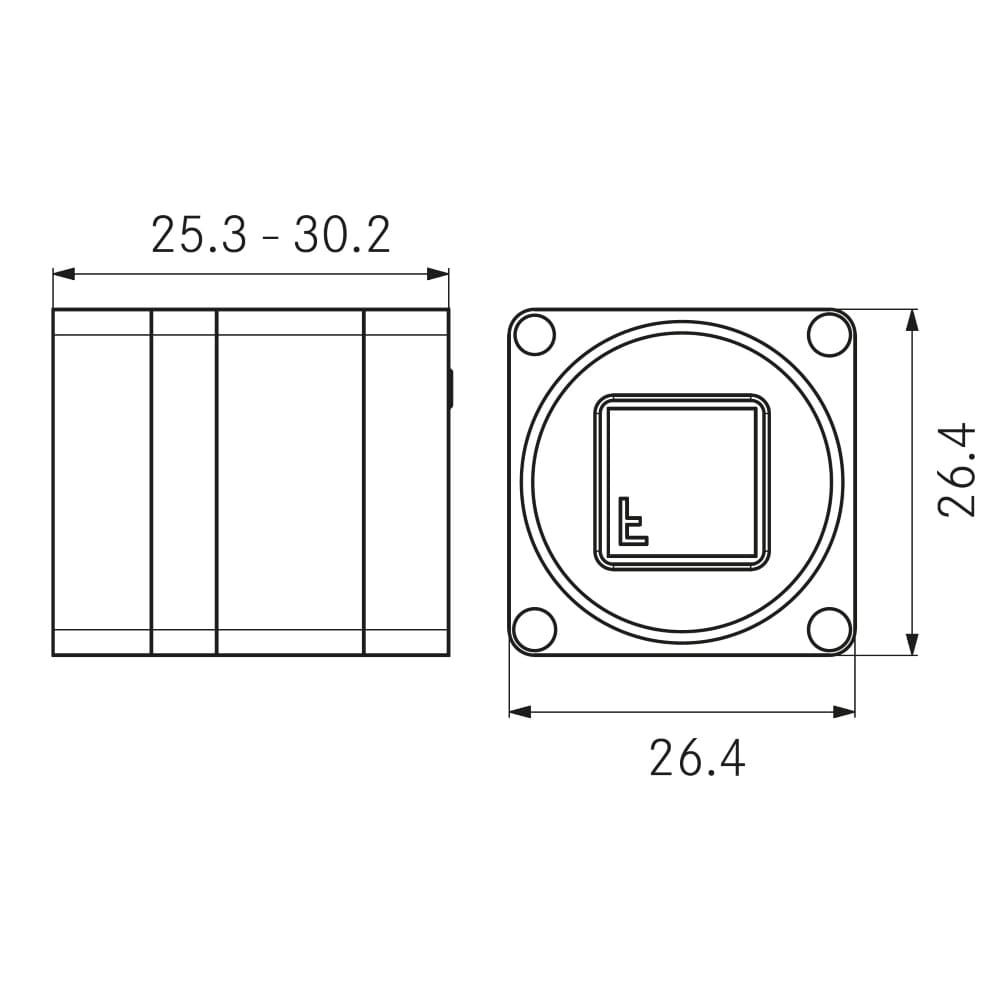

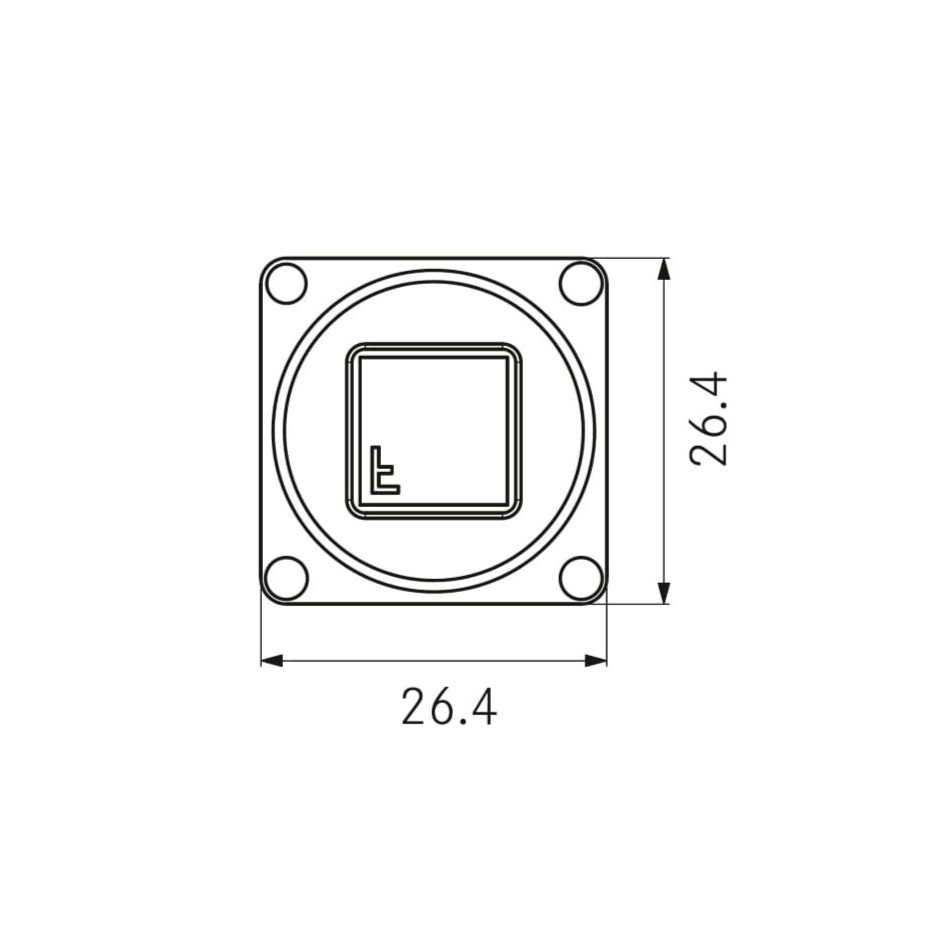

Габариты |
26,4 × 26,4 × 30,9 мм |
|
Масса |
30 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Линейка XIMEA xiSpec объединяет миниатюрные гиперспектральные камеры для анализа состава, структуры и состояния объектов. В отличие от обычных камер, они регистрируют изображение в нескольких спектральных каналах, позволяя различать похожие материалы, обнаруживать скрытые дефекты и автоматизировать контроль качества.
Компания XIMEA занимается разработкой и производством различных камер на основе КМОП и ПЗС сенсоров для научных применений и промышленной визуализации.
