Поставщик
|
XIMEA |
|
Артикул
|
MQ022HG-IM-SM4X4-RN2 |
|
Типы изделий
|
камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
170 к/с |
|
Тип затвора
|
глобальный |
|
Размер пикселя
|
5,5 мкм |
|
Интерфейс
|
USB 3.0 |
|
Спектральный диапазон
|
600–860 нм |
|
Габаритные размеры
|
26,4 × 26,4 × 30,2 мм |
|
Вес
|
31,8 г |
|
Разрешение
|
2,2 Мп |
|
Крепление
|
C-Mount |
|
Температура хранения
|
−25-60 °C |
|
Количество спектральных каналов
|
15 |

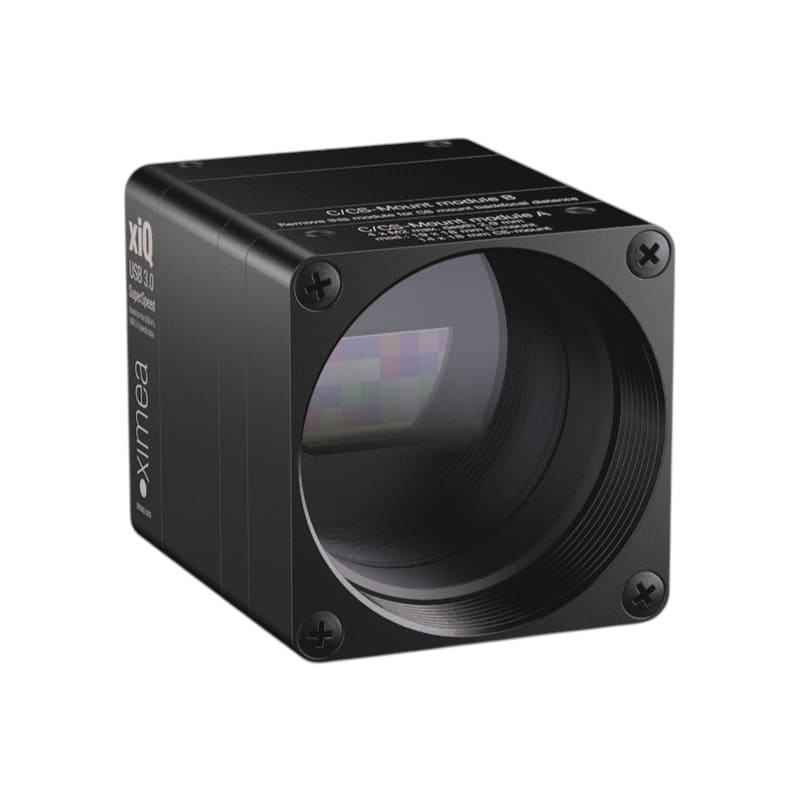

MQ022HG-IM-SM4X4-RN2 — компактная snapshot гиперспектральная камера, рассчитанная на работу в красной и ближней инфракрасной областях. Диапазон 600–860 нм особенно востребован при исследовании растительности, биологических тканей и материалов, спектральные свойства которых существенно меняются на границе видимого и NIR-излучения.
Технология snapshot позволяет получать пространственно-спектральную информацию без перемещения камеры или объекта, что упрощает наблюдение за динамическими сценами и установку прибора на мобильные платформы.
Матрица размером 2,2 Мп оснащена глобальным затвором и поддерживает съемку со скоростью до 170 кадров/с. Для подключения используется USB 3.0: этот же интерфейс обеспечивает передачу 10-битных RAW-данных со скоростью до 5 Гбит/с и питание устройства.
Преимущества:
- Регистрация 15 спектральных каналов одновременно;
- Съемка с неподвижной или движущейся платформы;
- Глобальный затвор для корректного отображения динамических объектов;
- Скорость до 170 кадров/с для регистрации быстропротекающих процессов;
- Режим HDR для сцен с неоднородной яркостью;
- Подключение к компьютеру через стандартный интерфейс USB 3.0;
- Передача изображения и питание по одному кабелю;
- Энергопотребление всего 1,5 Вт;
- Работа без вентилятора и активной системы охлаждения;
- Миниатюрный корпус для установки в условиях ограниченного пространства;
- Низкая масса для беспилотных аппаратов и робототехнических систем;
- Аппаратный триггер и синхронизация с внешней подсветкой;
- Настраиваемая область считывания ROI/AOI;
- Совместимость со стандартными объективами C-mount.
Области применения:
- Раннее выявление стрессов, заболеваний и повреждений растений;
- Фенотипирование сельскохозяйственных культур;
- Дистанционная съемка с БПЛА;
- Наблюдение за лесными массивами и природными территориями;
- Оптическая сортировка фруктов, овощей и зерновых культур;
- Контроль однородности пищевого и растительного сырья;
- Исследование кровоснабжения и оксигенации биологических тканей;
- Медицинская и лабораторная визуализация;
- Флуоресцентный анализ;
- Исследование пигментов, красителей и защитных покрытий;
- Идентификация материалов и загрязняющих примесей;
- Контроль качества фармацевтической продукции;
- Анализ произведений искусства и реставрационных материалов.
Технические характеристики
|
Параметры |
Значения |
|
Сенсор |
CMOS |
|
Спектральный диапазон |
600–860 нм |
|
Количество спектральных каналов |
15 |
|
Разрешение сенсора |
2048 × 1088 пикселей |
|
Разрешение |
2,2 Мп |
|
Размер сенсора |
2/3″ |
|
Активная область сенсора |
11 × 6 мм |
|
Диагональ сенсора |
12,8 мм |
|
Размер пикселя |
5,5 мкм |
|
Тип затвора |
глобальный |
|
Максимальная частота кадров |
170 кадр/с |
|
Разрядность оцифровки |
10 бит |
|
Выходной формат |
RAW |
|
Интерфейс передачи данных |
USB 3.0 |
|
Пропускная способность интерфейса |
до 5 Гбит/с |
|
Тип разъема |
USB 3.0 Micro-B |
|
Диапазон экспозиции |
от 30 мкс до 2 с |
|
Максимальное аналоговое усиление |
6 дБ |
|
Полная емкость пикселя |
13 500 электронов |
|
Расширенный динамический диапазон |
HDR |
|
Входы GPIO |
1 |
|
Выходы GPIO |
1 |
|
Крепление объектива |
C-mount |
|
Потребляемая мощность |
1,5 Вт |
|
Охлаждение сенсора |
пассивная |
|

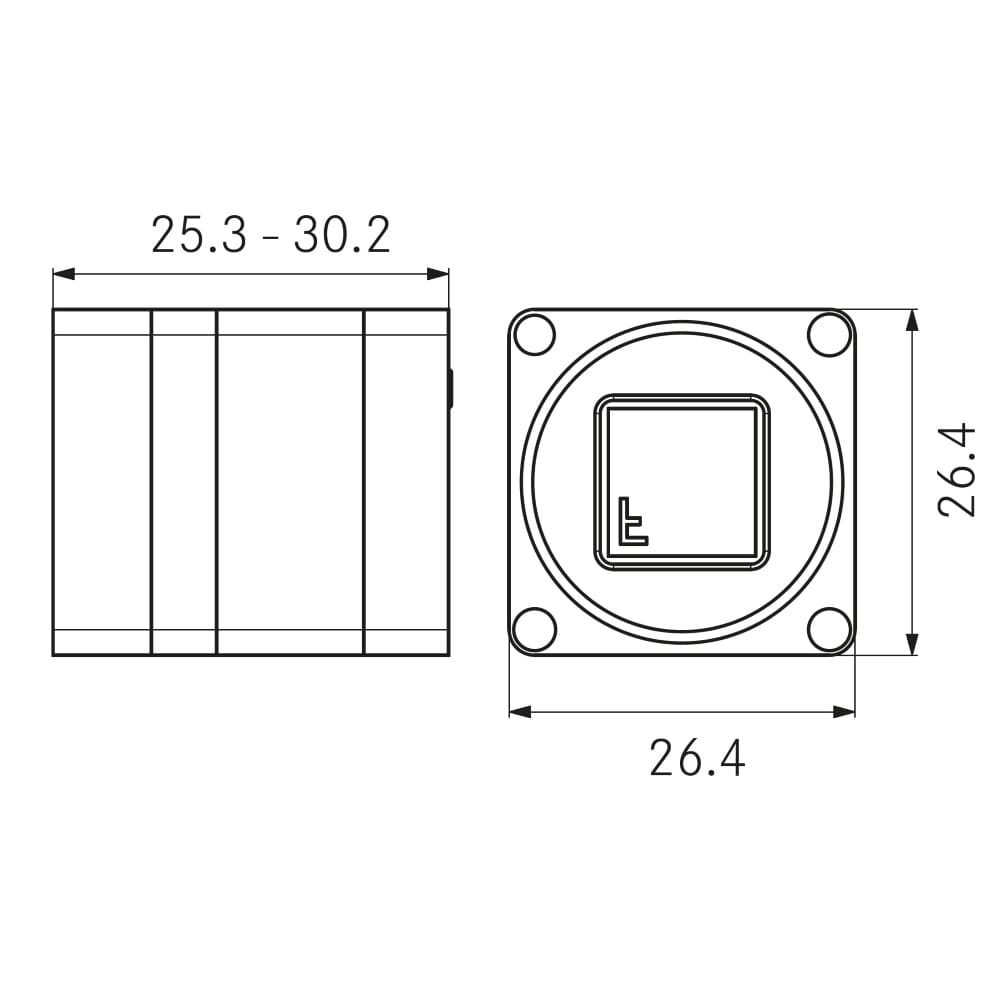

Габариты |
26,4 × 26,4 × 30,2 мм |
|
Масса |
31,8 г |
|
Рабочая температура |
от 0 до +50 °C |
|
Температура хранения |
от −25 до +60 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Линейка XIMEA xiSpec объединяет миниатюрные гиперспектральные камеры для анализа состава, структуры и состояния объектов. В отличие от обычных камер, они регистрируют изображение в нескольких спектральных каналах, позволяя различать похожие материалы, обнаруживать скрытые дефекты и автоматизировать контроль качества.
Компания XIMEA занимается разработкой и производством различных камер на основе КМОП и ПЗС сенсоров для научных применений и промышленной визуализации.
