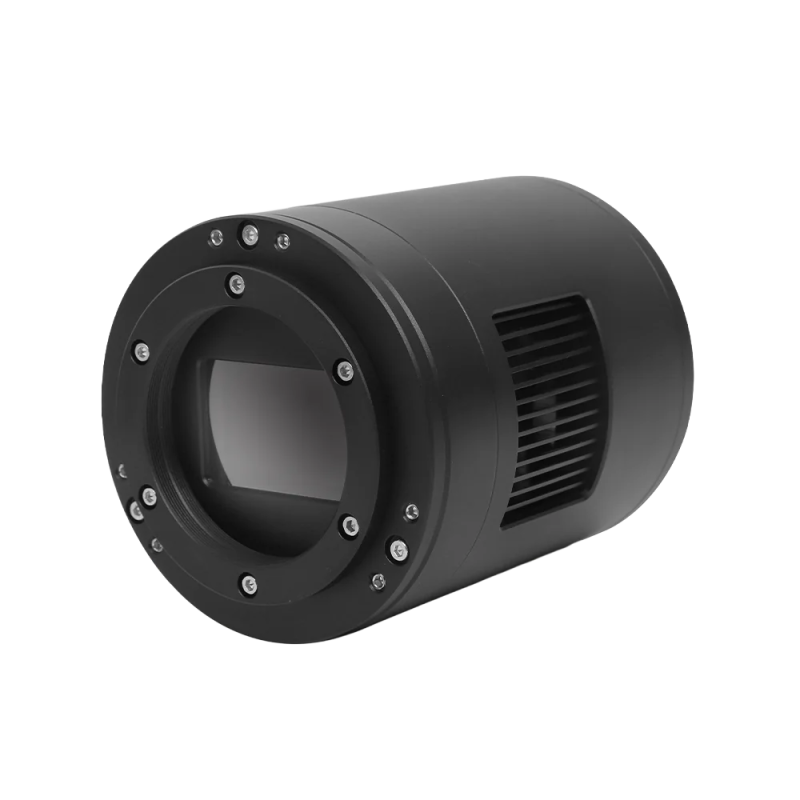

Профессиональная камера для астрофотографии объектов глубокого космоса, оснащенная полнокадровым монохромным CMOS-сенсором Sony IMX455 с разрешением 61 мегапиксель, сверхвысоким разрешением, точным контролем температуры, сверхнизким уровнем шума считывания и нулевым свечением усилителя, обеспечивающая исключительную производительность при съемке объектов глубокого космоса.
Описание функции
Прицел SkyEye62AM оснащен полнокадровым датчиком изображения, обеспечивает точный контроль температуры, отличается сверхнизким уровнем шума считывания и отсутствием свечения усилителя, что делает его идеальным для съемки объектов глубокого космоса. Исключительная производительность и универсальность применения обеспечивают пользователям необыкновенные возможности астрофотографии.
Характеристики SkyEye62AM:
- Монохромный CMOS-датчик изображения IMX455
- Разрешение: 61 мегапиксель (9568×6380)
- Квадратные пиксели размером 3,76 мкм
- Полнокадровый (35,976 мм × 23,989 мм)
- 16-битный АЦП
- 512 МБ кэш-памяти DDR3
- Чувствительность G: 435,5 мВ, 1/30 с
- Zero Amp-Glow
- Сверхнизкий уровень шума: от 0,9 до 1,95 e⁻ (режим низкого шума)
- Поддерживает режим низкого уровня шума/режим высокой частоты кадров (до 6,2 кадров в секунду с полным разрешением и 8-битной глубиной цвета).
- Поддерживает режимы HCG/LCG
- Максимальное отношение сигнал/шум: 47,1 дБ (режим низкого уровня шума)
- Динамический диапазон: 88,3 дБ (режим низкого уровня шума)
- Разница температур охлаждения до 30℃ ниже температуры окружающей среды при кратковременной выдержке / до 35℃ ниже температуры окружающей среды при длительной выдержке
Основные функции
61МПСверхвысокие пиксели
Разрешение 9568×6380
51 ке⁻
Полная вместимость скважины
До 111 кэ⁻ в режиме LCG
0,9 e⁻
Сверхнизкий уровень шума считывания
Максимальная производительность в режиме низкого уровня шума
> 80%
Максимальная квантовая эффективность
Превосходное фотоэлектрическое преобразование
88,3 дБ
Динамический диапазон
Режим работы с низким уровнем шума
-35℃
Разница в охлаждении
Двухступенчатое термоэлектрическое глубокое охлаждение
Технологические преимущества
Полнокадровый 61-мегапиксельный сенсор
Телескоп SkyEye62AM оснащен монохромным сенсором Sony IMX455 с разрешением 61 мегапиксель (9568×6380) и полнокадровым размером 35,976 мм × 23,989 мм. Размер пикселя 3,76 мкм обеспечивает превосходную светосилу при сохранении высокого разрешения. Полнокадровый сенсор гарантирует чрезвычайно большое поле зрения, что делает его идеальным выбором для съемки крупных туманностей, галактик и широкоугольных объектов глубокого космоса.

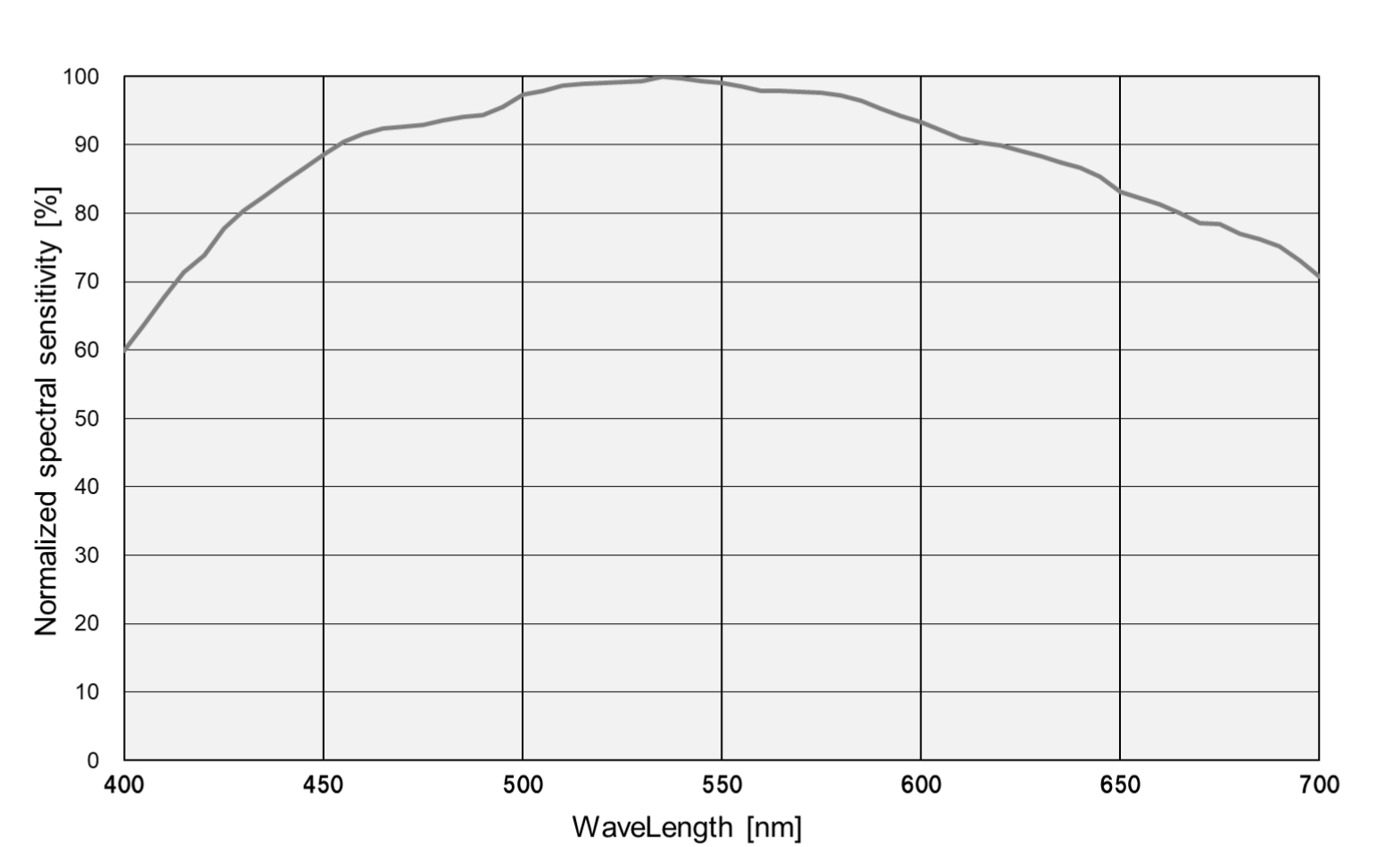

Кривая спектрального отклика Sony IMX455
Сенсор SkyEye62AM обладает чувствительностью G 435,5 мВ при выдержке 1/30 с. Его пиковая квантовая эффективность превышает 80%, и он сохраняет превосходную чувствительность во всем видимом и ближнем инфракрасном диапазонах. С установленным антибликовым фильтром диапазон его спектральной чувствительности составляет 380–1100 нм. Высокая квантовая эффективность сенсора обеспечивает четкое изображение даже в условиях низкой освещенности, что делает его особенно подходящим для фотографирования слабых объектов глубокого космоса.
16-битный АЦП и гибкая область охвата (ROI).
SkyEye62AM использует 16-битный АЦП, обеспечивающий 65 536 уровней серого, что позволяет улавливать чрезвычайно тонкие изменения яркости. Такая высокая глубина цвета имеет решающее значение для съемки объектов глубокого космоса, обеспечивая одновременную запись яркого ядра и слабых внешних деталей туманностей. Камера поддерживает аппаратное выделение области интереса (ROI), при этом меньшие размеры ROI позволяют достигать более высокой частоты кадров.
Частота кадров при различном разрешении/битах данных/интерфейсах передачи данных
| Разрешение | 16-битный вывод | 8-битный вывод | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 9568×6380 | 3.1 | 0,4 | 6.2 | 0.7 |
| 9568×6380 (Режим низкого уровня шума) | 1.9 | 0,4 | 6.2 | 0.7 |
| 4784×3190 | 9.4 | 1.5 | 18.8 | 2.9 |
| 3184×2124 | 27.8 | 3.3 | 55 | 6.6 |
Единица измерения: Кадры в секунду (FPS)
Технология кэширования DDR3 512 МБ
SkyEye62AM оснащен кэшем DDR3 объемом 512 МБ (4 Гб), что помогает поддерживать стабильность передачи данных и эффективно снижает эффект свечения усилителя, поскольку данные изображения могут буферизоваться без спешки с отправкой данных на принимающую сторону.
Технология объединения пикселей
SkyEye62AM поддерживает цифровое объединение пикселей от 1×1 до 8×8 (методы стекирования или усреднения) и аппаратное объединение пикселей от 1×1 до 3×3 (метод усреднения). Аппаратное объединение пикселей значительно эффективнее программного.
Коэффициент усиления преобразования в двух режимах HCG/LCG
SkyEye62AM поддерживает преобразование в режимы HCG и LCG. В режиме LCG его полная емкость может достигать 111 кэ⁻.
Конструкция с нулевым уровнем свечения от перегрева
Объектив SkyEye62AM тщательно разработан для достижения нулевого эффекта свечения усилителя при фотосъемке. Легко заметить, что изображения, полученные с помощью SkyEye62AM, не демонстрируют явления свечения усилителя.
Режим чтения со сверхнизким уровнем шума
Уровень шума считывания SkyEye62AM составляет всего 0,9–1,95 e⁻ (режим низкого шума). Это впечатляет, поскольку SkyEye62AM имеет режим низкого шума, что означает, что пользователи могут выбрать этот режим для достижения еще более низкого уровня шума считывания за счет снижения частоты кадров.
Система прецизионного охлаждения
Двухступенчатая технология глубокого охлаждения TEC
Система охлаждения SkyEye62AM представляет собой двухступенчатую термоэлектрическую систему охлаждения (TEC) с регулируемым электрическим вентилятором для отвода тепла. Система TEC управляется алгоритмом PID, что позволяет точно настраивать целевую температуру с отклонением 0,1 °C. Рабочая температура может быть отрегулирована до заданных значений, при этом эффективная разница в охлаждении достигает 35 °C ниже температуры окружающей среды. Эта эффективная система охлаждения обеспечивает стабильность режима сверхнизкого уровня шума и качество изображения камеры.
Охлаждающая структура TEC
В конструкции используется двухступенчатая система охлаждения полупроводниковых чипов, где первая ступень непосредственно охлаждает датчик, а вторая ступень эффективно отводит тепло в систему теплоотвода.
Система обогрева, предотвращающая образование конденсата
Передняя часть камеры оснащена интеллектуальной системой подогрева, предотвращающей образование конденсата, которая автоматически контролирует влажность и температуру окружающей среды, активируя обогрев при необходимости для предотвращения конденсации на оптическом стекле.
Технические характеристики
Основные параметры производительности
| Максимальная частота кадров (USB 3.0) |
16-бит: 3,1 FPS при разрешении 9568×6380 16-бит: 1,9 FPS при разрешении 9568×6380 (режим низкого шума) 8-бит: 6,2 FPS при разрешении 9568×6380 8-бит: 55 FPS при разрешении 3184×2124 |
|---|---|
| Читать шум |
Стандартный режим: 2,8–0,97 e⁻ Режим с низким уровнем шума: 1,95–0,9 e⁻ Режим LCG: 4,29–1,47 e⁻ |
| Полная вместимость скважины |
51ke⁻ (режим HCG) 111ke⁻ (режим LCG) |
| Максимальная квантовая эффективность | >80% |
| Динамический диапазон | 88,3 дБ (режим низкого уровня шума) |
| Отношение сигнал/шум | 47,0 дБ |
| Диапазон времени экспозиции | 0,1 мс - 3600 с |
| Диапазон усиления | 1× - 150× |
| Охлаждающие возможности |
Кратковременная выдержка: ΔT = -30℃. Длительная выдержка (>1 с): ΔT = -35℃. |
Основные технические характеристики
| Датчик | Sony IMX455 Монохромный CMOS-сенсор |
|---|---|
| Разрешение изображения | 61 мегапиксель (9568×6380) |
| Размер пикселя | 3,76 мкм × 3,76 мкм |
| Размер сенсора | Полнокадровый (диагональ 43,3 мм) |
| Область изображения | 35,976 мм × 23,989 мм |
| Тип ставни | Роллетные ворота |
| Глубина разрядности АЦП | 16-бит |
| Кэш DDR3 | 512 МБ (4 Гб) |
| Диапазон спектральной чувствительности | 380-1100 нм (с антибликовым фильтром AR) |
| Защитное стекло переднего окна | Антибликовый фильтр AR |
Интерфейс и физические характеристики
| Интерфейс данных | USB 3.0 / USB 2.0 |
|---|---|
| Интерфейс камеры | Резьба M54 × 0,75 |
| Задний фокус | 17,5 мм / 12,5 мм (регулируемый) |
| USB-концентратор | USB 2.0-концентратор для подключения аксессуаров |
| Требования к электропитанию | DC 12V 3A |
| Размеры | Диаметр 89 мм × Высота 107 мм |
| Масса | 713 г |
| Метод охлаждения | Двухступенчатое термоэлектрическое охлаждение |
| Поддерживаемые системы |
Windows XP/Vista/7/8/10/11 (32 и 64-бит), Mac OS X, Linux |
| Поддержка SDK |
Нативные языки программирования: C/C++, C#/VB.NET, Python , Java, DirectShow, Twain, ASCOM и др. |
Многорежимное гибкое переключение
SkyEye62AM поддерживает режимы преобразования HCG (высокий коэффициент усиления) и LCG (низкий коэффициент усиления). В режиме LCG его полная емкость может достигать 111 кэ⁻.

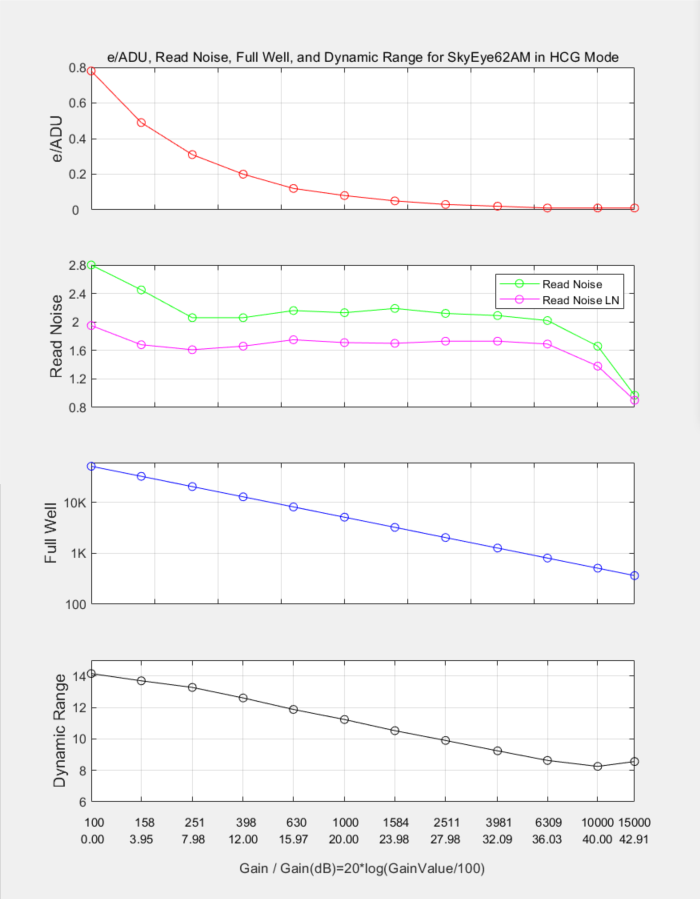

Производительность в режиме ХГЧ
Настройки камеры: Полное разрешение, 16-битный RAW-режим, Температура: -5℃
Режим HCG (High Conversion Gain) оптимизирован для астрофотографии объектов глубокого космоса. В этом режиме уровень шума считывания может быть всего 0,97e⁻, что делает его идеальным для съемки слабых туманностей, галактик и других объектов глубокого космоса. Благодаря полной емкости ячейки 51ke⁻ и динамическому диапазону, достигающему 14,15 ступеней, он позволяет одновременно снимать как яркое ядро, так и слабые внешние структуры небесных тел.

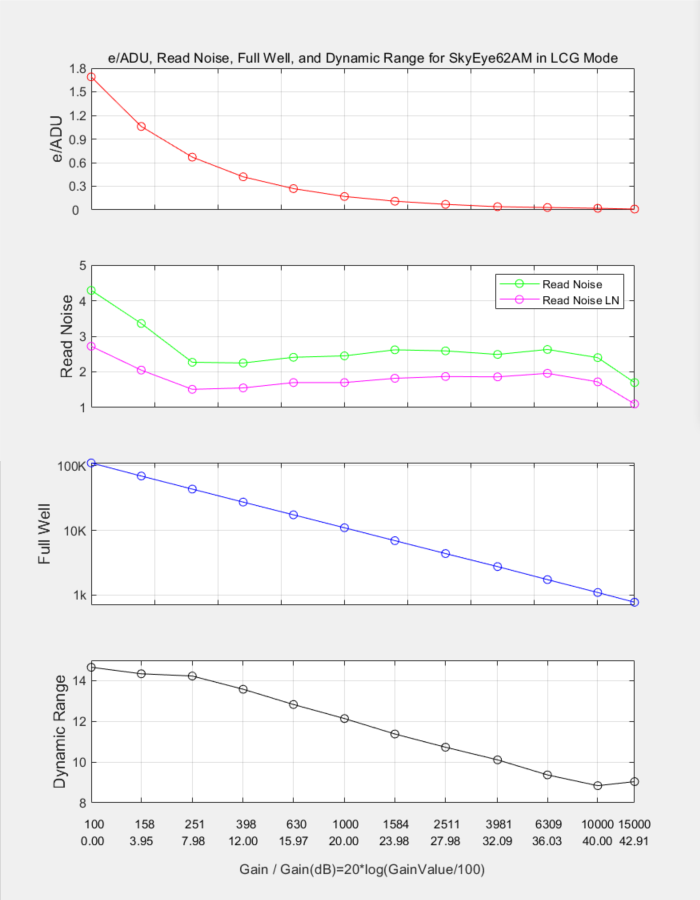

Производительность в режиме LCG
Настройки камеры: Полное разрешение, 16-битный RAW-режим, Температура: -5℃
Режим LCG (Low Conversion Gain) обеспечивает большую емкость ячейки (111 кэВ), что подходит для съемки небесных объектов с высоким динамическим диапазоном. Динамический диапазон может достигать 14,7 ступеней, обеспечивая полную запись всех деталей от самых ярких до самых темных.
Режим чтения с низким уровнем шума
Оптимизирован для фотосъемки в условиях крайне низкой освещенности.
Режим чтения с низким уровнем шума обеспечивает сверхнизкий уровень шума 0,9–1,95e⁻. Хотя частота кадров снижается до 1,9 кадров в секунду (16-бит), для съемки объектов глубокого космоса, требующей длительных выдержек, улучшение отношения сигнал/шум за счет сверхнизкого уровня шума при считывании полностью оправдывает эту жертву.

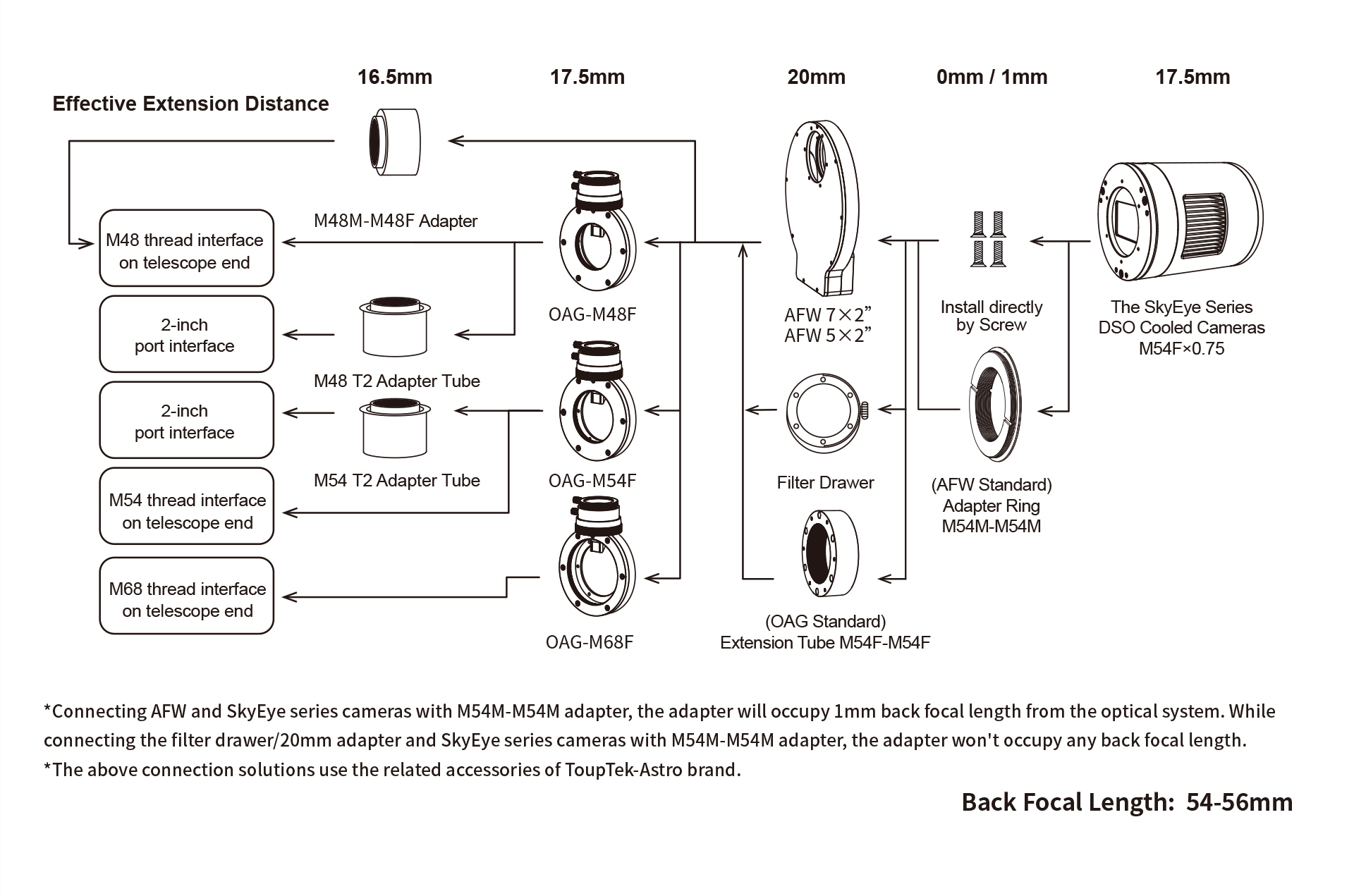

Интерфейс камеры и размеры
Гибкая конструкция с обратной фокусировкой
Усовершенствованная модель SkyEye62AM с новым корпусом позволяет изменять фокусное расстояние. Удалив 5-миллиметровое кольцо фокусировки с передней части камеры, можно изменить фокусное расстояние с 17,5 мм до 12,5 мм, что эффективно адаптируется к нестандартным оптическим системам с фокусировкой и обеспечивает более гибкую конфигурацию оборудования.
Регулировка наклона датчика
Телескоп SkyEye62AM позволяет регулировать наклон сенсора. Для регулировки угла наклона сенсора и обеспечения его параллельности поверхности главного зеркала телескопа используются три комплекта винтов, каждый из которых содержит один винт для оттягивания назад и один для оттягивания вперед.

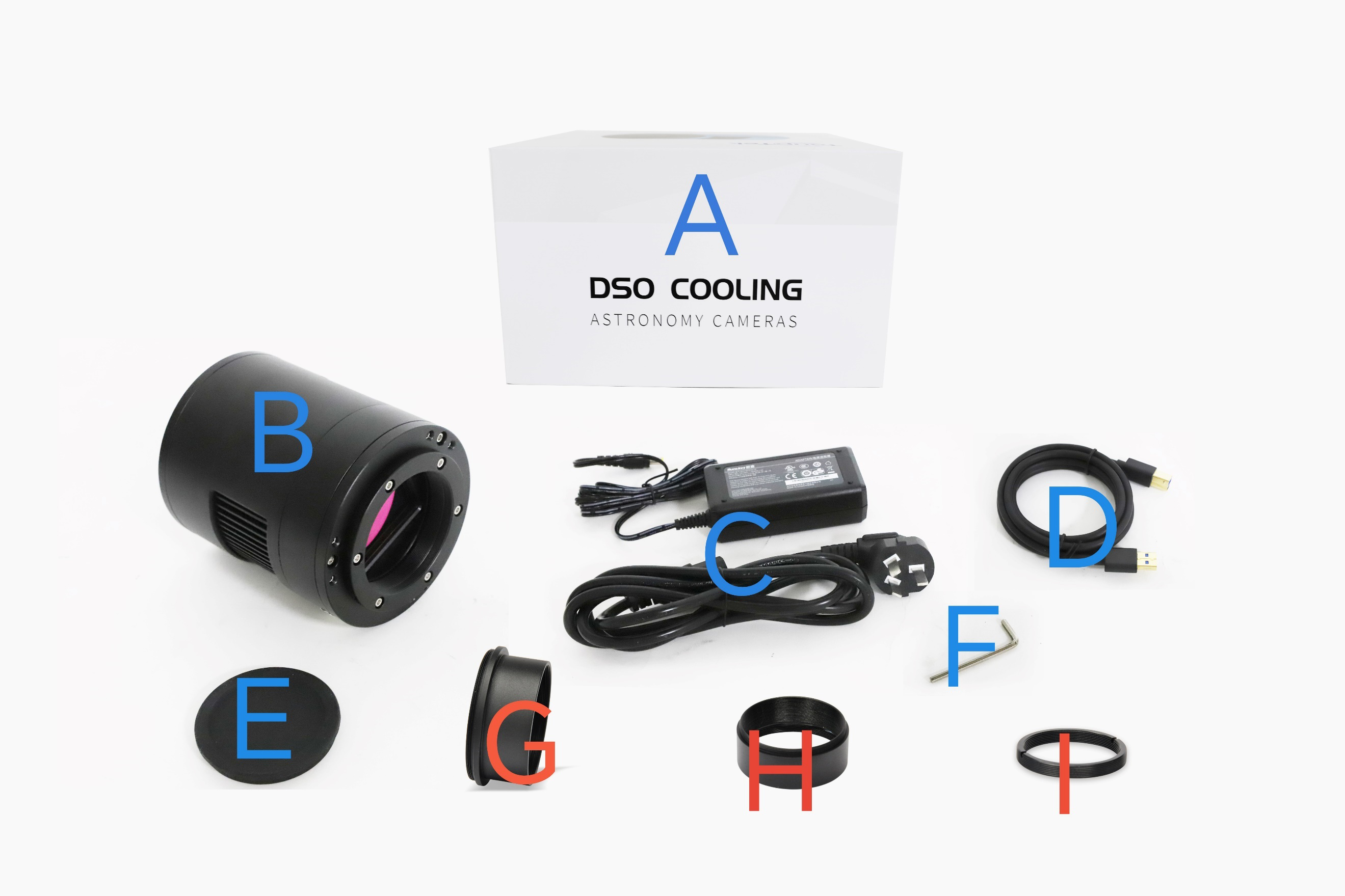

Стандартная комплектация включает:
Картонная упаковочная коробка: длина: 21,9 см, ширина: 21,9 см, высота: 13,6 см.Камера серии SkyEye (интерфейс M54F×0.75)
Адаптер питания: переменный ток 100-240 В 50 Гц/60 Гц, выходное напряжение 12 В 3 А
Высокоскоростной USB 3.0 кабель с позолоченными контактами (штекер A — штекер B) (1,5 м)
Резиновая заглушка
Шестигранный ключ H 2.0
Удлинительная трубка M54M-M48F 21 мм
Удлинительная трубка M48M-M48F 16,5 мм
Переходное кольцо M48M-M42F
