Поставщик
|
ToupTek Photonics |
|
Тип камеры
|
цифровая |
|
Артикул
|
SkyEye62AC |
|
Спектральный диапазон камер
|
видимый диапазон |
|
Тип датчика
|
Sony IMX455 |
|
Режим сканирования
|
прогрессивная |
|
Применение камеры
|
микроскопия |

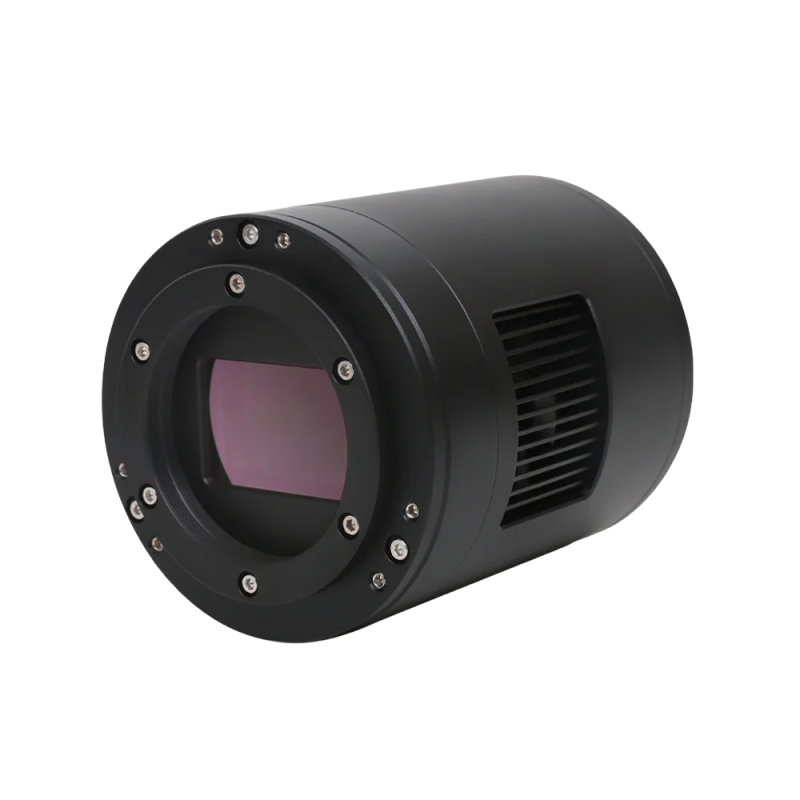

Профессиональная камера для астрофотографии объектов глубокого космоса, оснащенная полнокадровым цветным CMOS-сенсором Sony IMX455 с разрешением 61 мегапиксель, сверхвысоким разрешением, точным контролем температуры, сверхнизким уровнем шума считывания и нулевым свечением усилителя, обеспечивающая исключительную производительность при съемке объектов глубокого космоса.
Описание функции
Камера SkyEye62AC оснащена полнокадровым датчиком изображения, точным контролем температуры, сверхнизким уровнем шума считывания и нулевым свечением усилителя, что делает ее идеальной для съемки объектов глубокого космоса. Исключительная производительность и универсальность применения обеспечивают пользователям необыкновенные возможности астрофотографии. Камера использует двухступенчатую систему охлаждения TEC, способную обеспечить разницу температур до 35℃ ниже температуры окружающей среды, в сочетании с системой подогрева против образования росы, что гарантирует стабильную работу в различных условиях окружающей среды.
Характеристики SkyEye62AC:
- Цветной CMOS-сенсор IMX455
- Разрешение: 61 мегапиксель (9568×6380)
- Квадратные пиксели размером 3,76 мкм
- Полнокадровый (35,976 мм × 23,989 мм)
- 16-битный АЦП
- 512 МБ кэш-памяти DDR3
- Чувствительность G: 484,18 мВ при выдержке 1/30 с
- Zero Amp-Glow
- Сверхнизкий уровень шума: от 0,89 до 1,72 e⁻ (режим низкого шума)
- Поддерживает режим низкого уровня шума/режим высокой частоты кадров.
- Поддерживает режимы HCG/LCG
- Максимальное отношение сигнал/шум: 47,0 дБ (режим низкого уровня шума)
- Динамический диапазон: 85,8 дБ (режим низкого уровня шума)
- Разница в охлаждении: кратковременная экспозиция при 30℃ / длительная экспозиция при 35℃
Основные функции
61МПСверхвысокие пиксели
Разрешение 9568×6380
51 ке⁻
Полная вместимость скважины
До 107 кэ⁻ в режиме LCG
0,89 e⁻
Сверхнизкий уровень шума считывания
Максимальная производительность в режиме низкого уровня шума
> 80%
Максимальная квантовая эффективность
Превосходное фотоэлектрическое преобразование
85,8 дБ
Динамический диапазон
Запечатлейте больше деталей в светотени.
-35℃
Разница в охлаждении
Двухступенчатое термоэлектрическое глубокое охлаждение
Технологические преимущества
Полнокадровый 61-мегапиксельный сенсор
Телескоп SkyEye62AC оснащен сенсором Sony IMX455 с разрешением 61 мегапиксель (9568×6380) и полнокадровым размером 35,976 мм × 23,989 мм. Размер пикселя 3,76 мкм обеспечивает превосходную светосилу при сохранении высокого разрешения. Полнокадровый сенсор гарантирует чрезвычайно большое поле зрения, что делает его идеальным выбором для съемки крупных туманностей, галактик и широкоугольных объектов глубокого космоса.

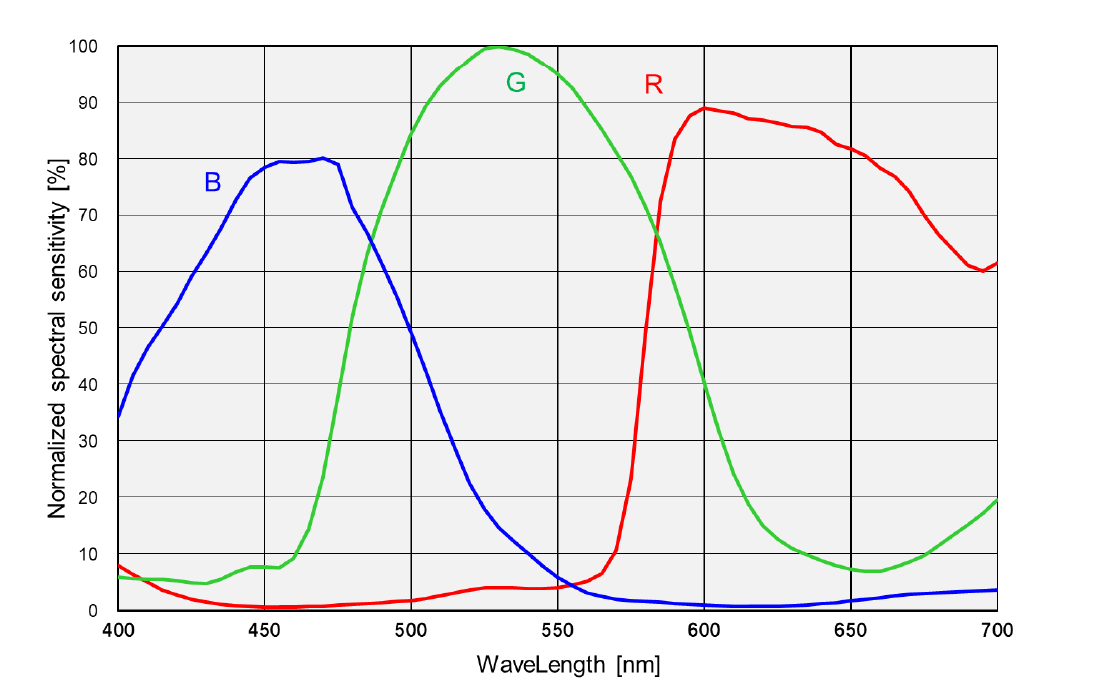

Кривая спектрального отклика Sony IMX455
Сенсор SkyEye62AC обладает чувствительностью G 484,18 мВ при выдержке 1/30 с. Его пиковая квантовая эффективность превышает 80%, и он сохраняет превосходную чувствительность во всем диапазоне видимого света. С установленным ИК-фильтром диапазон его спектральной чувствительности составляет 380–690 нм. Высокая квантовая эффективность сенсора обеспечивает четкое изображение даже в условиях низкой освещенности, что делает его особенно подходящим для фотографирования слабых объектов глубокого космоса.
16-битный АЦП и гибкая область интереса
SkyEye62AC использует 16-битный АЦП, обеспечивающий 65 536 уровней серого, что позволяет улавливать чрезвычайно тонкие изменения яркости. Такая высокая глубина цвета имеет решающее значение для съемки объектов глубокого космоса, обеспечивая одновременную запись яркого ядра и слабых внешних деталей туманностей. Камера поддерживает аппаратное выделение областей интереса (ROI) и объединение пикселей, при этом меньшие размеры ROI позволяют достигать более высокой частоты кадров, что делает ее идеальной для съемки планет и использования в системах гидирования.
Частота кадров при различном разрешении/битах данных/интерфейсах передачи данных
| Разрешение | 16-битный вывод | 8-битный вывод | ||
|---|---|---|---|---|
| USB3.0 | USB2.0 | USB3.0 | USB2.0 | |
| 9568×6380 | 3.1 | 0,4 | 6.2 | 0.7 |
| 9568×6380 (Режим низкого уровня шума) | 1.9 | 0,4 | 6.2 | 0.7 |
| 4784×3190 | 9.4 | 1.5 | 18.8 | 2.9 |
| 3184×2124 | 27.8 | 3.3 | 55 | 6.6 |
Технология кэширования DDR3 512 МБ
Камера SkyEye62AC оснащена кэш-памятью DDR3 объемом 512 МБ (4 Гб), что помогает поддерживать стабильность передачи данных и эффективно снижает эффект свечения усилителя. Большой объем кэш-памяти позволяет камере буферизовать несколько кадров изображения, не торопясь с отправкой данных на принимающую сторону, что особенно важно для длительных выдержек и высокоскоростной серийной съемки. Технология кэширования также эффективно предотвращает потерю кадров из-за проблем с передачей данных.
Технология объединения пикселей
SkyEye62AC поддерживает цифровое объединение пикселей от 1×1 до 8×8 (методы стекирования или усреднения) и аппаратное объединение пикселей от 1×1 до 3×3 (метод усреднения). Аппаратное объединение пикселей значительно эффективнее программного. Благодаря объединению пикселей можно значительно улучшить отношение сигнал/шум и чувствительность за счет некоторого снижения разрешения, что особенно ценно при фотографировании крайне слабых объектов глубокого космоса.
Коэффициент усиления преобразования в двух режимах HCG/LCG
SkyEye62AC поддерживает переключение режимов HCG (High Conversion Gain) и LCG (Low Conversion Gain). Режим HCG оптимизирует работу в условиях низкой освещенности, обеспечивая сверхнизкий уровень шума считывания 0,89e⁻, что подходит для фотографирования слабых объектов глубокого космоса; режим LCG обеспечивает сверхбольшую емкость полного заряда до 107ke⁻, что подходит для фотографирования ярких небесных объектов. Пользователи могут гибко переключать режимы в зависимости от яркости объекта для достижения оптимальных результатов съемки.
Конструкция с нулевым уровнем свечения от перегрева
Устройство SkyEye62AC тщательно разработано для достижения нулевого эффекта свечения усилителя. Традиционные CMOS-камеры часто создают эффект свечения усилителя по краям изображения при длительных выдержках, что серьезно ухудшает качество изображения. SkyEye62AC полностью устраняет этот эффект благодаря оптимизированной схемотехнике и высококачественным компонентам, не создавая свечения усилителя даже при 5-минутных выдержках при температуре 20°C, обеспечивая получение чистых изображений объектов глубокого космоса.
Режим чтения со сверхнизким уровнем шума
Камера SkyEye62AC оснащена специальным режимом считывания с низким уровнем шума, который значительно снижает шум считывания за счет уменьшения скорости считывания. В этом режиме уровень шума может составлять всего 0,89–1,72 e⁻, что позволяет достичь показателей, сопоставимых с профессиональными ПЗС-камерами. Хотя частота кадров несколько снижается, для съемки объектов глубокого космоса с длительной выдержкой улучшение отношения сигнал/шум за счет сверхнизкого уровня шума считывания гораздо важнее, чем частота кадров.
Система прецизионного охлаждения
Двухступенчатая технология глубокого охлаждения TEC
В SkyEye62AC используется двухступенчатая термоэлектрическая система охлаждения (ТЭО) с регулируемым электрическим вентилятором для отвода тепла. Она позволяет достигать разницы температур охлаждения до 30℃ ниже температуры окружающей среды при коротких выдержках и до 35℃ ниже температуры окружающей среды при длительных выдержках. Система ТЭО точно управляется ПИД-регулятором, что обеспечивает точность регулировки температуры до 0,1°C и гарантирует стабильность температуры сенсора в процессе съемки.
Охлаждающая структура TEC
В конструкции используется двухступенчатая система охлаждения полупроводниковых чипов, где первая ступень непосредственно охлаждает датчик, а вторая ступень эффективно отводит тепло в систему теплоотвода.
Система обогрева, предотвращающая образование конденсата
Передняя часть камеры оснащена интеллектуальной системой подогрева, предотвращающей образование конденсата, которая автоматически контролирует влажность и температуру окружающей среды, активируя обогрев при необходимости для предотвращения конденсации на оптическом стекле.
Интеллектуальное управление температурой
В камеру встроено несколько датчиков температуры, которые в режиме реального времени отслеживают температуру датчика, температуру окружающей среды и температуру радиатора. Интеллектуальная система управления температурой автоматически регулирует мощность охлаждения и скорость вращения вентилятора в зависимости от условий окружающей среды, обеспечивая максимальную энергоэффективность и снижение уровня шума при сохранении эффективности охлаждения. Пользователи также могут вручную устанавливать целевые температуры с помощью программного обеспечения, и система будет автоматически поддерживать заданную температуру.
Конструкция с высокоэффективным теплоотводом
В камере используется оптимизированная конструкция системы отвода тепла, включающая радиаторы большой площади, высокоэффективные теплопроводящие материалы и интеллектуальное управление вентилятором. Система отвода тепла быстро отводит тепло, выделяемое термоэлектрическим охладителем, обеспечивая эффективную работу системы охлаждения. Вентилятор использует ШИМ-управление скоростью, автоматически регулируя скорость в зависимости от фактических потребностей в отводе тепла, снижая уровень шума и обеспечивая эффективность теплоотвода.
Технические характеристики
Основные параметры производительности
| Максимальная частота кадров (USB 3.0) |
16-бит: 3,1 FPS при разрешении 9568×6380 16-бит: 1,9 FPS при разрешении 9568×6380 (режим низкого шума) 8-бит: 6,2 FPS при разрешении 9568×6380 8-бит: 55 FPS при разрешении 3184×2124 |
|---|---|
| Читать шум |
Стандартный режим: 2,58–0,89 e⁻ Режим с низким уровнем шума: 1,72–0,89 e⁻ Режим LCG: 3,98–1,52 e⁻ |
| Полная вместимость скважины |
51 кэ⁻ (режим ХГЧ) 107 кэ⁻ (режим ЛГЧ) |
| Максимальная квантовая эффективность | >80% |
| Динамический диапазон | 85,8 дБ (режим низкого уровня шума) |
| Отношение сигнал/шум | 47,0 дБ |
| Диапазон времени экспозиции | 0,1 мс - 3600 с |
| Диапазон усиления | 1× - 150× |
| Охлаждающие возможности |
Кратковременная выдержка: ΔT = -30℃. Длительная выдержка (>1 с): ΔT = -35℃. |
Основные технические характеристики
| Датчик | Цветная CMOS-матрица Sony IMX455 |
|---|---|
| Разрешение изображения | 61 мегапиксель (9568×6380) |
| Размер пикселя | 3,76 мкм × 3,76 мкм |
| Размер сенсора | Полнокадровый (диагональ 43,3 мм) |
| Область изображения | 35,976 мм × 23,989 мм |
| Тип ставни | Роллетные ворота |
| Глубина разрядности АЦП | 16-бит |
| Кэш DDR3 | 512 МБ (4 Гб) |
| Диапазон спектральной чувствительности | 380-690 нм (с ИК-фильтром) |
| Защитное стекло переднего окна | ИК-фильтр |
Интерфейс и физические характеристики
| Интерфейс данных | USB 3.0 / USB 2.0 |
|---|---|
| Интерфейс камеры | Резьба M54 × 0,75 |
| Задний фокус | 17,5 мм / 12,5 мм (регулируемый) |
| USB-концентратор | USB 2.0-концентратор для подключения аксессуаров |
| Требования к электропитанию | DC 12V 3A |
| Размеры | Диаметр 89 мм × Высота 107 мм |
| Масса | 713 г |
| Метод охлаждения | Двухступенчатый термоэлектрический охладитель + система отвода тепла с помощью вентилятора |
| Поддерживаемые системы |
Windows XP/Vista/7/8/10/11 (32 и 64-бит), Mac OS X, Linux |
| Поддержка SDK |
Нативные языки программирования: C/C++, C#/VB.NET, Python , Java, DirectShow, Twain, ASCOM и др. |
Многорежимное гибкое переключение
SkyEye62AC поддерживает переключение режимов считывания HCG (высокое усиление преобразования), LCG (низкое усиление преобразования) и с низким уровнем шума. Настраивайте эти режимы свободно в соответствии с вашими потребностями в съемке, чтобы оптимизировать динамический диапазон и шумовые характеристики.

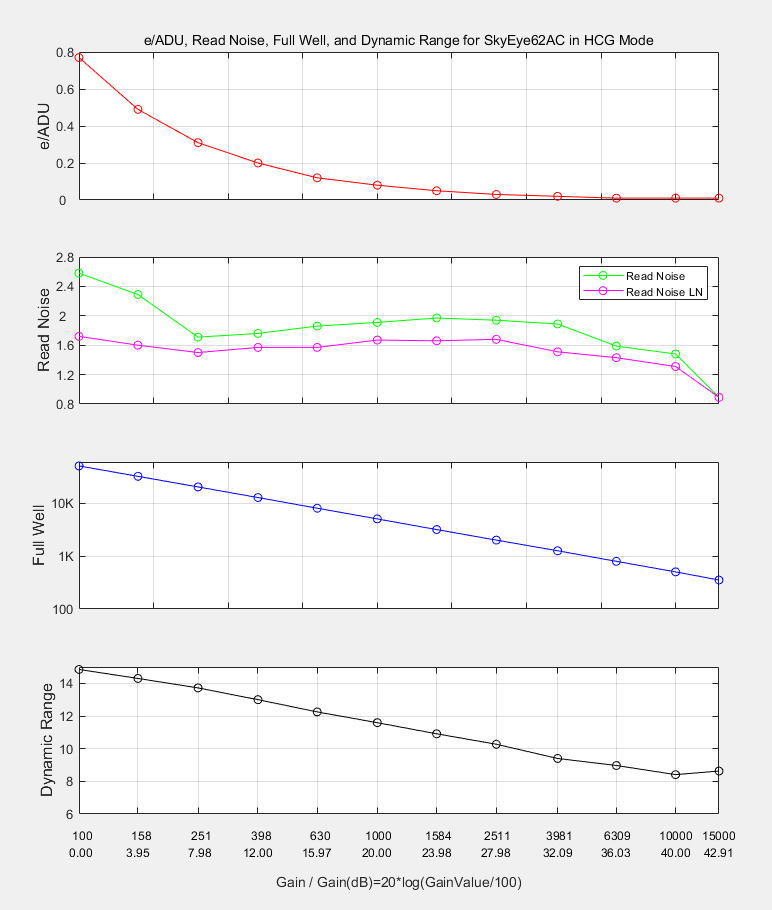

Производительность в режиме ХГЧ
Настройки камеры: Полное разрешение, 16-битный RAW-режим, Температура: -5℃
Режим HCG (High Conversion Gain) оптимизирован для астрофотографии объектов глубокого космоса. В этом режиме уровень шума считывания может быть всего 0,89e⁻, что делает его идеальным для съемки слабых туманностей, галактик и других объектов глубокого космоса. Благодаря полному объему памяти 51ke⁻ и динамическому диапазону, достигающему 14,85 ступеней, он позволяет одновременно снимать как яркое ядро, так и слабые внешние структуры небесных объектов. Этот режим особенно подходит для длительной выдержки при съемке объектов глубокого космоса.

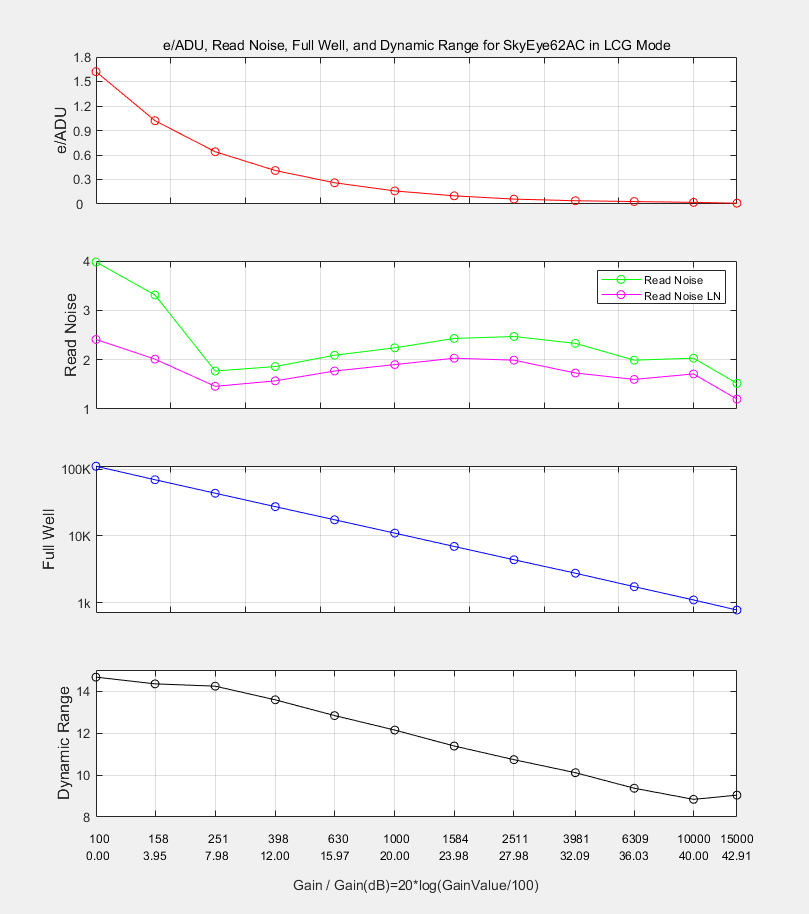

Производительность в режиме LCG
Настройки камеры: Полное разрешение, 16-битный RAW-режим, Температура: -5℃
Режим LCG (Low Conversion Gain) обеспечивает большую емкость ячейки (107 кэ⁻), что подходит для съемки небесных объектов с высоким динамическим диапазоном. Этот режим превосходно подходит для съемки ярких эмиссионных туманностей, планетарных туманностей или объектов, требующих HDR-композиции. Динамический диапазон может достигать 15,43 ступеней, обеспечивая полную запись всех деталей от самых ярких до самых темных. Хотя уровень шума считывания немного выше, сверхбольшая емкость ячейки делает его идеальным выбором для работы со сценами с высоким контрастом.
Режим чтения с низким уровнем шума
Оптимизирован для фотосъемки в условиях крайне низкой освещенности.
Режим чтения с низким уровнем шума минимизирует шум чтения за счет снижения скорости чтения, достигая сверхнизких уровней шума 0,89–1,72e⁻. Этот режим особенно подходит для фотографирования крайне слабых объектов глубокого космоса, таких как далекие скопления галактик, темные туманности и т. д. Хотя частота кадров снижается до 1,9 FPS (16-бит), для фотосъемки объектов глубокого космоса, требующей длительной выдержки, улучшение отношения сигнал/шум за счет сверхнизкого уровня шума чтения полностью оправдывает эту жертву.

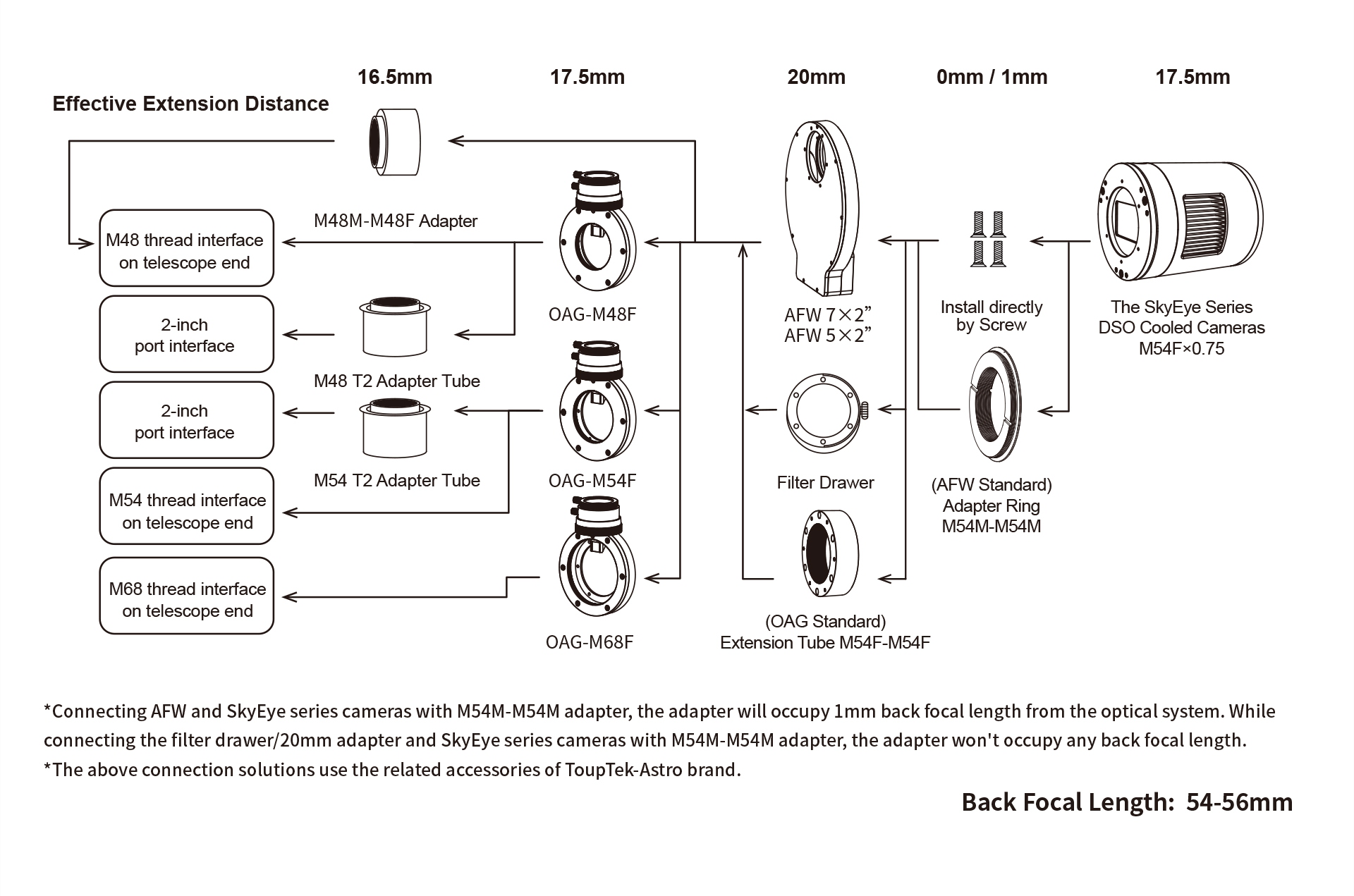

Интерфейс камеры и размеры
Гибкая конструкция с обратной фокусировкой
Камера SkyEye62AC позволяет изменять фокусное расстояние. Удалив 5-миллиметровое кольцо фокусировки с передней части камеры, можно изменить фокусное расстояние с 17,5 мм до 12,5 мм, что эффективно адаптируется к нестандартным оптическим системам с фокусным расстоянием и обеспечивает более гибкую конфигурацию оборудования. Камера поставляется со стандартной резьбой M54×0,75 и включает в себя различные переходные кольца для подключения к различным телескопическим системам.
Регулировка наклона датчика
Телескоп SkyEye62AC позволяет регулировать наклон сенсора. Для регулировки угла наклона сенсора и обеспечения его параллельности поверхности главного зеркала телескопа используются три комплекта винтов, каждый из которых содержит один винт для оттягивания назад и один для оттягивания вперед. Благодаря профессиональному программному анализу формы звезд пользователи могут точно настроить плоскость сенсора для обеспечения высокого качества изображения по всему полю зрения.

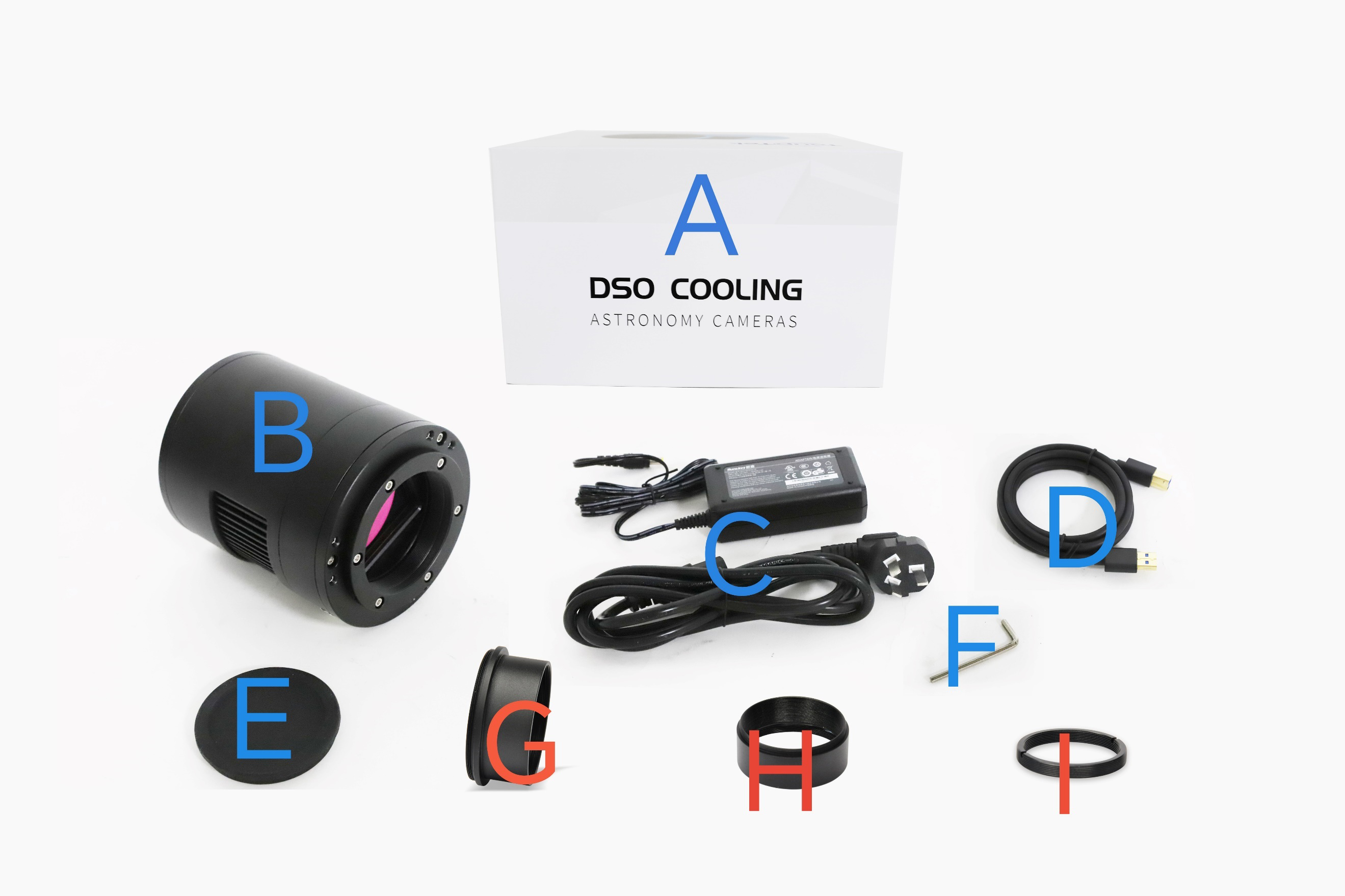

Стандартная комплектация включает:
- Картонная упаковочная коробка: длина: 21,9 см, ширина: 21,9 см, высота: 13,6 см.
- Корпус камеры SkyEye62AC (интерфейс M54F×0.75)
- Адаптер питания: переменный ток 100-240 В 50/60 Гц, выходное напряжение 12 В 3 А
- Высокоскоростной USB 3.0 кабель для передачи данных (позолоченный соединительный кабель типа A-штекер — B-штекер, 1,5 м)
- Резиновая заглушка
- Шестигранный ключ H 2.0
- Удлинительная трубка M54M-M48F 21 мм
- Удлинительная трубка M48M-M48F 16,5 мм
- Переходное кольцо M48M-M42F
