Поставщик
|
Stanford Research Systems |
|
Тип изделия
|
синхронные |

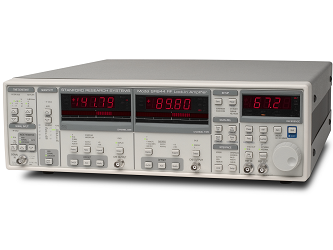

Синхронный усилитель SR844 компании Stanford Research Systems обладает самой широкой полосой пропускания в отрасли. Он обеспечивает высокую производительность с частотным диапазоном от 25 кГц до 200 МГц и до 80 дБ динамического резерва без дрейфа. SR844 обладает множество функций и прост в использовании.
Особенности:
- Рабочий диапазон: 25 кГц – 200 МГц;
- Динамический резерв: 80 дБ;
- Постоянные времени: 100 мкс - 30 000 с 6, 12, 18 или 24 дБ/октаву);
- Режим "Без постоянного времени ";
- Автоматические функции настройки усиления, фазы, резерва и смещения;
- Внешний и внутренний опорный сигналы;
- Два ЦАП и АЦП: 16 бит;
- Интерфейсы: GPIB и RS-232.

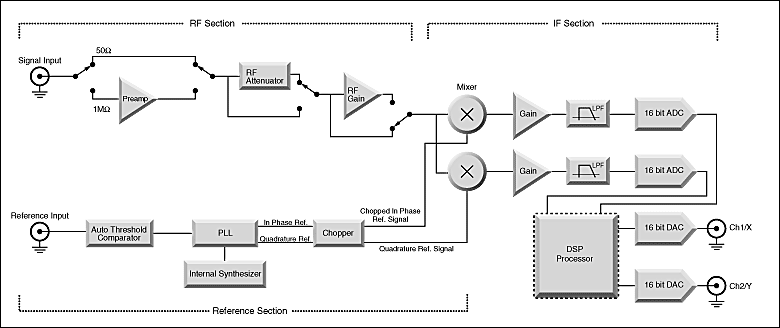

Цифровая технология
SR844 использует ту же самую передовую технологию DSP, что и синхронные усилители SR850, SR830 и SR810. DSP обладает множеством преимуществ перед аналоговыми приборами - высокий динамический резерв, низкий дрейф нуля, точные сдвиги фаз и ортогональность, а также фильтрация цифрового выхода.
Вход сигнала
Синхронный усилитель SR844 имеет 2 входа на 50 Ом и 1 МОм. Вход 1 МОм используется для источников с высокими импедансами на низких частотах или со стандартным 10 ×щупом осциллографа. Вход 50 Ом обеспечивает наилучшее согласование РЧ-сигнала. Чувствительность усилителя варьируется в диапазоне от 1 Вrms (+13 дБм) до 100 нВrms (-127 дБм). До 60 дБ затухания или 20 дБ усиления можно задать с шагом в 20 дБ. Распределение усиления может быть оптимизировано для обеспечения динамического резерва до 80 дБ.
Опорный сигнал
Усилитель SR844 работает как с внешним опорным сигналом, так и с внутренним. В обоих случаях, рабочий диапазон частот составляет от 25 кГц до 200 МГц. Вход внешнего опорного сигнала имеет функцию автоматического задания порога, которая синхронизируется с синусоидальным, прямоугольным или импульсным сигналами. Внутренний опорный сигнал генерируется путем цифрового синтеза и настраивается с частотным разрешением в 3 знака.
Детектирование 2F-компонент доступно как в режиме работы с внешним опорным сигналом, так и с внутренним.
Выходной опорный сигнал (прямоугольная волна 1.0 Вpp, 50 Ом), который синхронизирован по фазе с опорным сигналом усилителя, также доступен в обоих режимах работы.
Выходные фильтры
Постоянные времени выбираются в диапазоне от 100 мкс до 30 000 с с наклоном 6, 12, 18 или 24 дБ / окт. Для высокоскоростных широкополосных выходных сигналов фильтрация может быть полностью исключена. В этом режиме «Без фильтра» эффективная постоянная времени составляет около 30 мкс, а аналоговые выходы обновляются каждые 10-20 мкс.
Прост в эксплуатации
Усилитель SR844 Stanford Research Systems прост в использовании. Все функции прибора регулируются с помощью кнопок и ручек на передней панели. В энергонезависимой памяти можно хранить до девяти различных конфигураций настроек прибора для быстрого и надежного задания рабочих параметров. Стандартные интерфейсы RS-232 и GPIB (IEEE-488.2) обеспечивают подключение к системам сбора данных.
Полезные функции
Автоматические функции позволяют устройству самостоятельно задавать параметры, которые часто корректируются автоматически. Чувствительность, динамический резерв, фаза и смещение быстро оптимизируются с помощью одного нажатия клавиши.
Функции смещения и увеличения полезны для оценки малых флуктуаций вашего сигнала. Входной сигнал приводится к нулю функцией автоматической корректировки смещения.
Режим Ratio используется для нормализации сигнала по отношению к внешнему приложенному аналоговому напряжению. Это полезно для исключения влияния флуктуаций интенсивности источника.
Измерения передаточной функции можно легко осуществить с помощью интерфейса передней панели путем программируемого сканирования до 11 частот.
Аналоговые входы и выходы
Каждый из двух дисплеев имеет задаваемый пользователи выход для измерения X, Y, R, R (дБм), Θ и X-шума или Y-шума. Два программируемых пользователем ЦАП обеспечивают выход от -10,5 В до +10,5 В с разрешением 1 мВ. Эти сигналы могут быть установлены с передней панели или через интерфейс компьютера.
Кроме того, имеется два аналоговых входа общего назначения. Они оснащены 16-разрядными АЦП, сигналы с этих входов могут отображаться на передней панели, считывать через интерфейс или использоваться для нормализации входного сигнала.
Внутренняя память
Усилитель SR844 имеет два буфера памяти на 16 000 точек для записи истории данных каждого дисплея измерений со скоростью до 512 дискретов / с. Данные могут быть переданы из буферов с использованием любого интерфейса. Триггерный вход также предусмотрен для синхронизации записи данных с внешними событиями.
Технические характеристики усилителей SR844 Stanford Research Systems:
|
Технические характеристики усилителя SR844 |
|
|
Канал сигнала |
|
|
Вход напряжения |
Несимметричный BNC |
|
Входной импеданс |
50 Ом или 1 МОм + 30 пФ |
|
Порог разрушения |
±5 В (DC + AC) |
|
Ширина полосы пропускания |
25 кГц - 200 MГц |
|
Чувствительность |
|
|
<1 MГц |
100 нВrms- 1 Вrms (на всю шкалу) |
|
<50 MГц |
1 мкВrms - 1 Вrms (на всю шкалу) |
|
<200 MГц |
10 мкВrms - 1 Вrms (на всю шкалу) |
|
Точность коэффициента усиления |
|
|
<50 MГц |
± 0.25 дБ |
|
<200 MГц |
± 0.50 дБ |
|
Стабильность усиления |
0.2 %/°C |
|
Шум на входе (50 Ом) |
2 нВ/√Гц (типичн.), 8 нВ/√Гц (макс.) |
|
Шум на входе (1 МОм), |
5 нВ/√Гц (типичн.), 8 нВ/√Гц (макс.) |
|
Динамический резерв |
до - 80 дБ |
|
Опорный канал |
|
|
Вход внешнего опорного сигнала |
25 кГц - 200 MГц |
|
Импеданс |
50 Ом или 10 кОм + 40 пФ |
|
Уровень сигнала |
0.7 Вpp импульс или 0 дБм синусоидальный |
|
Ширина импульса |
>2 нс на любой частоте |
|
Настройки пороговых значений |
Автоматические, средняя точка |
|
Экспозиция |
<10 сек (автоматический выбор диапазона, любая частота) |
|
Внутренний опорный сигнал |
25 кГц - 200 MГц |
|
Разрешение по частоте |
3 знака |
|
Точность частоты |
±0.1 в переделах третьего знака |
|
Обнаружение гармоник |
2F (50 кГц - 200 MГц) |
|
Опорный выходные сигналы |
Синхронизированы по фазе с внешним или внутренним опорным сигналом |
|
Выход опорного сигнала на передней панели |
25 кГц - 200 MГц прямоугольный сигнал, 1.0 Вpp (номинальное), 50 Ом |
|
TTL выход на задней панели |
25 кГц - 1.5 MГц, 0 - +5 В (номинальное), ≥3 В, 50 Ом |
|
Разрешение фазы |
0.02° |
|
Фазовый шум (внешний) |
0.005° ср. кв. при 100 MГц, 100 мс (постоянная времени) |
|
Фазовый дрейф |
|
|
<10 MГц |
<0.1°/°C |
|
<100 MГц |
<0.25°/°C |
|
<200 MГц |
<0.5°/°C |
|
Демодулятор |
|
|
Стабильность нуля |
Цифровые дисплеи не имеют дрейфа нуля. Аналоговые выходы имеют дрейф <5 ppm/°C при любых настройках динамического резерва |
|
Постоянные времени |
100 мкс - 30 000 с с 6, 12, 18 или 24 дБ/октаву |
|
Режим работы "Без фильтра" |
10 - 20 мкс обновление (X and Y) |
|
Общие характеристики |
|
|
Интерфейсы |
Стандартные интерфейсы: IEEE-488.2 и RS-232. Управление всеми функциями и считывание осуществляется через интерфейс усилителя. |
|
Питание |
70 Вт, 100/120/220/240 В (AC), 50/60 Гц |
|
Габаритные размеры |
17" × 5.25" × 19.5" (ШхВхД) |
|
Вес |
10.5 |
|
Гарантия |
1 год |
