Описание

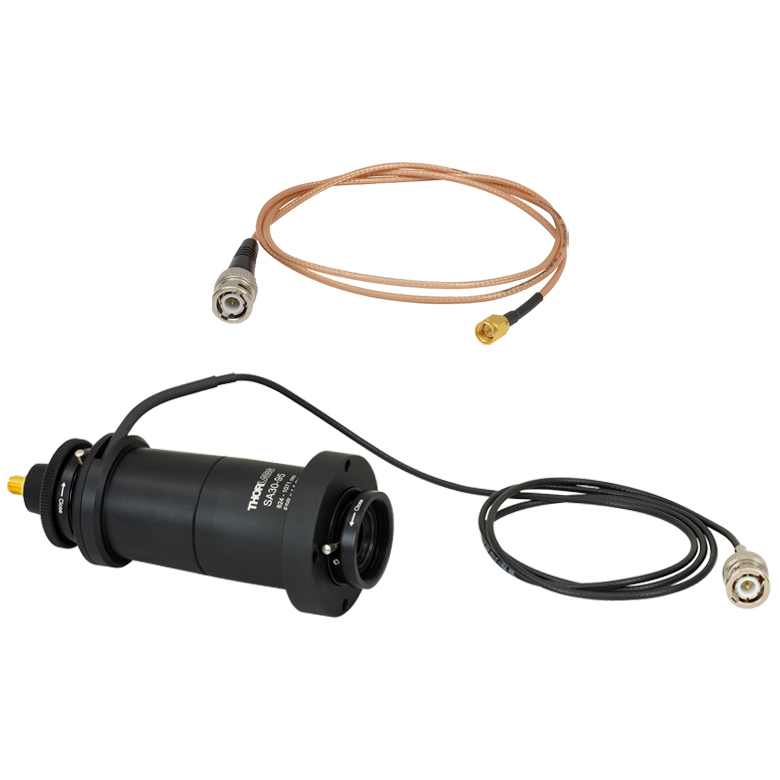

Сканирующий интерферометр SA30-95 предназначен для анализа тонкой спектральной структуры оптического излучения в области 824–1071 нм. Два зеркала образуют оптический резонатор, резонансная передача которого изменяется при сканировании расстояния между зеркалами.
Свободная спектральная область 1,5 ГГц задаёт интервал между последовательными резонансами. Finesse не менее 1500 позволяет раздельно наблюдать узкие спектральные компоненты; паспортное разрешение составляет менее 1 МГц. Это особенно полезно при проверке одночастотного режима лазера и наличии соседних продольных мод.
Модель SA30-95 имеет спектральное покрытие зеркал, рассчитанное на 824–1071 нм. Поэтому её нельзя без проверки использовать как универсальный анализатор для других длин волн: отражение зеркал и чувствительность приёмника изменяются в зависимости от спектра.
Интенсивность пиков на временной диаграмме зависит не только от спектра источника, но и от согласования лазерного пучка с пространственной модой резонатора. Для достоверных измерений необходимо обеспечить стабильное положение пучка и выполнить настройку сканирующего контроллера.
В ходе измерений фотоприёмник регистрирует изменение пропускания при изменении оптической длины резонатора. Межмодовые интервалы, дрейф частоты и паразитные линии оценивают по расположению резонансных пиков. Амплитуды не следует напрямую трактовать как абсолютные оптические мощности без калибровки всей схемы.
При выборе прибора важны спектральная совместимость зеркал, свободная спектральная область и требуемое частотное разрешение. Если исследуемый сигнал содержит линии с интервалом, превышающим FSR, пики из разных порядков могут накладываться. Для корректной интерпретации результатов учитывают периодичность резонансной картины.
В лабораторной установке SA30-95 можно поставить после оптического изолятора или ответвителя измерительного канала. Юстировка входного излучения уменьшает вклад поперечных мод резонатора, которые способны создавать дополнительные пики и осложнять анализ спектра.
Характеристики
- Рабочий диапазон: 824–1071 нм
- Свободная спектральная область (FSR): 1,5 ГГц
- Finesse (отношение FSR к ширине резонансного пика): не менее 1500
- Разрешение: менее 1 МГц
- Номинальная длина резонатора между зеркалами: 50 мм
- Оптическая схема: сканируемый резонатор Фабри–Перо с двумя высокоотражающими зеркалами
- Подложка зеркал: плавленый кварц для УФ/видимого диапазона
Отрасли применения
- Лазерная спектроскопия: контроль одночастотной генерации и модового состава источников
- Фотоника: диагностика дрейфа частоты при изменении тока или температуры лазера
- Оптоволоконные исследования: анализ выходных спектральных линий совместимых по длине волны источников
- Метрологические лаборатории: сравнение спектральной структуры лазеров при настройке резонаторов
