Поставщик
|
Hamamatsu |
|
Масса
|
170 г |
|
Ток питания усилителя (при +/- 15 В) Макс.
|
+140 мА / -50 мА |
|
Ток цепи делителя, тип.
|
166 мкА (при -600 В) |
|
Применимый ФЭУ
|
28 мм диам. Боковой тип |
|
Полоса частот (-3 дБ)
|
от постоянного тока до 5 МГц |
|
Напряжение смещения Макс.
|
+/-3 мВ |
|
Напряжение питания усилителя
|
от +/-12 В до +/-15 В |
|
Макс. Ток выходного сигнала
|
60 мА |
|
Макс. Напряжение выходного сигнала
|
3 В |
|
Температура хранения
|
от -15 ℃ до +60 ℃ |
|
Выходное сопротивление
|
50 Ом |
|
[Макс. Номинал] Напряжение питания усилителя
|
+/-18 В |
Описание
C7247-23 — панель-розетка (сокет) типа DA производства Hamamatsu, предназначенная для установки в неё фотоэлектронного умножителя (ФЭУ) в отдельном исполнении (без встроенного модуля электроники). Такая розетка обеспечивает электрический контакт со всеми выводами трубки ФЭУ и предусматривает место для установки делителя высокого напряжения, необходимого для правильной работы фотоумножителя.
Делитель напряжения (резистивная цепочка, распределяющая общее высокое напряжение питания между отдельными электродами-динодами внутри трубки ФЭУ) обычно устанавливается прямо в корпус такой розетки — это позволяет собрать законченный узел из отдельно приобретённой трубки ФЭУ, розетки и делителя, не разрабатывая для этого собственную печатную плату с нуля.
Буква «DA» в обозначении типа розетки указывает на конкретное семейство цоколёвки, принятое компанией Hamamatsu для соответствующей линейки трубок ФЭУ, — при подборе розетки для замены или новой сборки важно убедиться, что тип розетки совпадает с типом цоколя используемой трубки, иначе электрические выводы просто не совпадут.
Компания Hamamatsu Photonics — японский производитель, специализирующийся на фотодетекторах и источниках излучения; её компоненты, включая модель C7247-23, широко применяются в научном приборостроении, медицинском оборудовании и промышленных измерительных системах по всему миру, а модельный номер точно определяет спектральный диапазон, чувствительность и электрические параметры конкретного изделия.
Характеристики
- Артикул: 0; производитель: Hamamatsu
- Модель: C7247-23
- Тип компонента: Панель-розетка (сокет) типа DA
Отрасли применения
- Спектроскопия и аналитическое приборостроение
- Медицинская техника и диагностическое оборудование

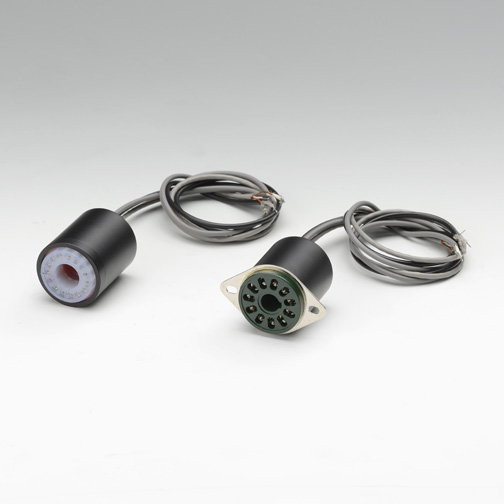

Серии C7246 и C7247 представляют собой розетки типа DA, предназначенные для фотоумножителей диаметром 28 мм (1–1/8 дюйма) с боковой и передней установкой. Схема делителя напряжения и усилитель включены в один корпус. Низкоуровневый ток с высоким импедансом фотоумножителя может быть преобразован в выходное напряжение с низким импедансом. В сериях C7246 и C7247 используется схема активного делителя напряжения, которая обеспечивает превосходную линейность постоянного тока при низком энергопотреблении. Серия C7246 также имеет функцию регулировки усиления, которая не влияет на полосу частот усилителя.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
