Поставщик
|
Hamamatsu |
|
Масса
|
170 г |
|
Ток питания усилителя (при +/- 15 В) Макс.
|
+20 мА / -0,53 мА |
|
Ток цепи делителя, тип.
|
174 мкА (при -1000 В) |
|
Регулируемый диапазон усиления ФЭУ Мин.
|
10 дБ |
|
Применимый ФЭУ
|
28 мм лобового типа |
|
Полоса частот (-3 дБ)
|
от постоянного тока до 20 кГц |
|
Напряжение смещения Макс.
|
+/-1 мВ |
|
Напряжение питания усилителя
|
от +/-12 В до +/-15 В |
|
Макс. Ток выходного сигнала
|
18 мА |
|
Макс. Напряжение выходного сигнала
|
10 В |
|
Температура хранения
|
от -15 ℃ до +60 ℃ |
|
Выходное сопротивление
|
50 Ом |
|
[Макс. Номинал] Напряжение питания усилителя
|
+/-18 В |
Описание

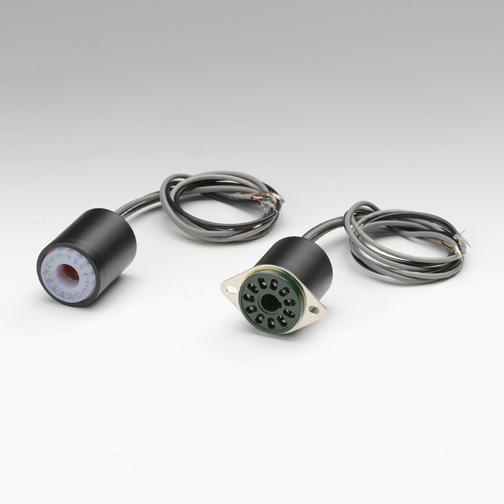

Электрическая розетка (панель) типа DA C7246-22 компании Hamamatsu. Розетка типа DA предназначена для электрического подключения совместимых фотоэлектронных приборов (например, фотоэлектронных умножителей) компании Hamamatsu к остальной измерительной схеме или источнику питания.
Такие механические элементы — стандартные детали модульных систем сборки оптических стендов: они не несут собственной оптической функции, но позволяют быстро и жёстко закрепить оптические компоненты, держатели и опоры друг относительно друга в нужном положении, без изготовления деталей на заказ.
Такая розетка распределяет по правильным контактам напряжения питания и сигнальные выводы подключаемого прибора, беря на себя разводку нескольких проводов в одном стандартном разъёме, вместо того чтобы оператору самостоятельно подпаивать или подключать каждый вывод прибора по отдельности, — это упрощает и ускоряет сборку и последующую замену дорогого фотоэлектронного прибора в измерительной установке.
Изделие изготовлено из прочного металла и рассчитано на многократную установку и снятие без потери точности посадки — то есть его можно снимать и переустанавливать много раз, не теряя точность взаимного положения скреплённых деталей.
Использование готовых стандартных механических компонентов вместо деталей, изготовленных на заказ, заметно ускоряет и удешевляет сборку прототипов и лабораторных установок, а также упрощает их последующую модификацию или ремонт.
Характеристики
- Артикул: C7246-22; производитель: Hamamatsu
- Тип: электрическая розетка (панель) типа da
- Тип: розетка (панель) типа DA
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
Серии C7246 и C7247 представляют собой розетки типа DA, предназначенные для фотоумножителей диаметром 28 мм (1–1/8 дюйма) с боковой и передней установкой. Схема делителя напряжения и усилитель включены в один корпус. Низкоуровневый ток с высоким импедансом фотоумножителя может быть преобразован в выходное напряжение с низким импедансом. В сериях C7246 и C7247 используется схема активного делителя напряжения, которая обеспечивает превосходную линейность постоянного тока при низком энергопотреблении. Серия C7246 также имеет функцию регулировки усиления, которая не влияет на полосу частот усилителя.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
