Описание

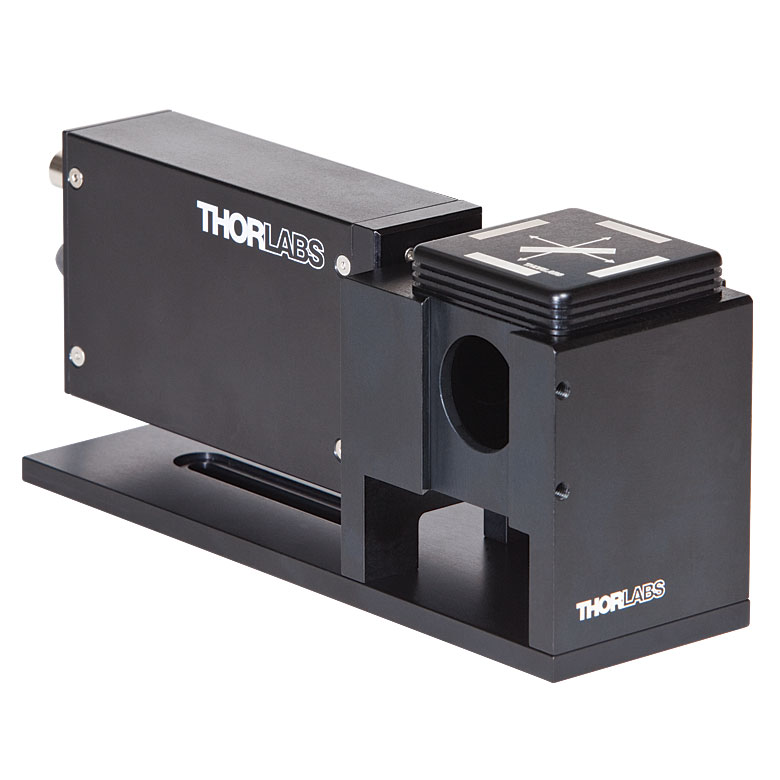

PMTSS2-SCM — дополнительный одноканальный модуль ФЭУ, мультищелочной фотокатод. PMTSS2-SCM относится к системе регистрации с мультищелочным фотокатодом. Важно различать число независимых приёмников и количество спектральных диапазонов: последнее зависит ещё от установленных дихроичных фильтров.
Устройство фотоэлектронного умножителя основано на эмиссии электронов из фотокатода и последовательном усилении электронного потока на динодах. Поэтому PMT-приёмник применяется там, где число фотонов мало и обычный кремниевый детектор уже ограничен шумом считывания. Мультищелочной фотокатод покрывает ультрафиолетовую и видимую область; верхняя граница 900 нм относится к спектральному отклику, а не к равномерной чувствительности во всём интервале.
Архивная спецификация серии указывает чувствительность до 900 нм, пик около 450 нм и работу модулей от источника питания ±15 В. Эти значения применимы в пределах конкретной ревизии и схемы подключения.
При интеграции с лазерным сканирующим микроскопом важна оптическая развязка каналов: возбуждающий свет должен отсекаться фильтрами, а регистрируемая флуоресценция направляться на соответствующий фотокатод. Для PMTSS2 это обеспечивает сменный блок фильтров. Дополнительный PMTSS2-SCM расширяет количество каналов базовой системы, но не представляет собой второй самостоятельный двухканальный блок.
В тракте регистрации требуется согласовать допустимую освещённость, питание и выходной ток с приёмной электроникой. При слишком интенсивном сигнале возможны насыщение и деградация чувствительного узла; поэтому юстировку начинают при ослабленном свете и только затем повышают уровень. Для количественных измерений отдельно снимают фон, проверяют отклик на длине волны красителя и калибруют электрический канал.
Практическая польза модуля определяется не названием детектора, а тем, сколько независимых спектральных каналов нужно эксперименту. Одноканальный PMTSS удобен для одного оптического тракта; PMTSS2 распределяет сигнал между двумя фотоумножителями; SCM добавляет дополнительную линию при наличии совместимого блока. Выбор конфигурации влияет на число фильтров, интерфейсов и линий сбора данных.
Для регистрации с помощью PMTSS2-SCM важно учитывать динамический диапазон электронного выхода. Нельзя повышать оптическую мощность до тех пор, пока не подтверждено отсутствие перегрузки фотоприёмника.
Характеристики
- Фоточувствительный элемент: вакуумный фотоэлектронный умножитель с мультищелочным фотокатодом.
- Спектральный отклик: 185–900 нм для данной серии модулей.
- Оптическая регистрация: преобразование слабого света в усиленный электрический сигнал.
- Назначение: добавление одного канала регистрации к совместимому двухканальному узлу PMTSS2.
- Функция: приём оптического сигнала в отдельном дополнительном канале.
- Не является самостоятельной заменой базовому двухканальному модулю.
Отрасли применения
Применение PMTSS2-SCM определяется его посадочными размерами и схемой интеграции. Перечисленные ниже направления соответствуют типовым задачам такого компонента, но не означают совместимость с произвольным оборудованием.
- Конфокальная и лазерная сканирующая микроскопия
- Регистрация слабой флуоресценции
- Многоканальная спектральная микроскопия
- Эксперименты с временными изменениями оптического сигнала
