Поставщик
|
Optogama |
|
Артикул
|
7598 |
|
Тип линз
|
выпуклые |
|
Материал
|
BK7 |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание
Плоско-выпуклая цилиндрическая линза 7598 компании Edmund Optics предназначена для осветительных задач. Её Ширина — 25.4 мм, Высота — 25.4 мм, фокусное расстояние — 75 мм. В отличие от обычной круглой линзы, у цилиндрической линзы одна сторона изогнута только в одном направлении, поэтому она собирает свет в линию, а не в точку.
Линза поставляется без просветляющего покрытия.
Такие линзы удобны там, где нужно осветить узкую полосу или щель равномерным светом — например, при подсветке линейных датчиков или щелевых отверстий в измерительных приборах.
При установке важно не перепутать направление линзы: она собирает свет в линию только вдоль одной определённой оси, а вдоль другой оси проходящий свет остаётся без изменений, поэтому саму линзу нужно сориентировать так, чтобы её линия фокусировки совпадала с нужным направлением в приборе.
Прямоугольная (а не круглая) форма линзы удобна там, где по краям рабочей области нельзя перекрывать соседние элементы конструкции — прямоугольная заготовка вписывается в прямоугольный паз или щель плотнее, чем круглая линза того же рабочего размера, у которой пришлось бы срезать углы.
Толщина кромки (тонкого края линзы) — 2 мм.
Характеристики
- Артикул: 7598; производитель: Edmund Optics
- Тип: плоско-выпуклая цилиндрическая линза (для освещения)
- Ширина: 25.4 мм
- Высота: 25.4 мм
- Фокусное расстояние: 75 мм
- Просветляющее покрытие: отсутствует
Отрасли применения
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание

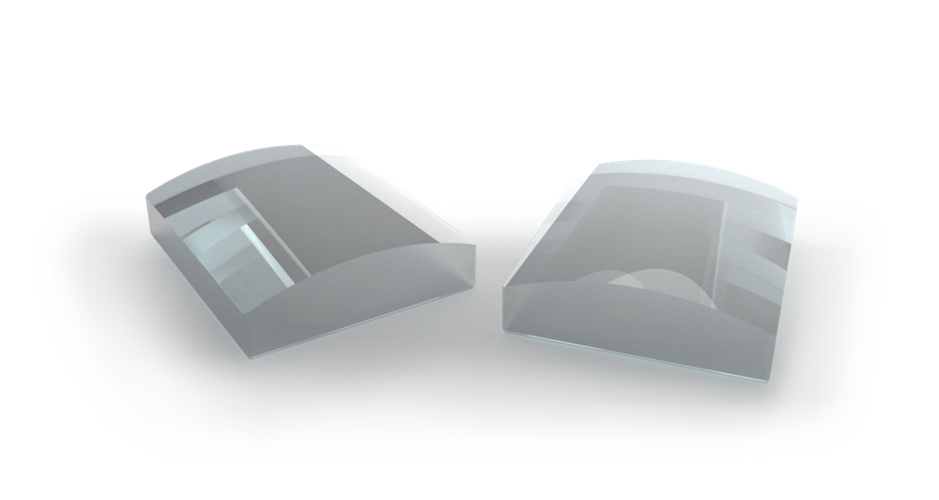

Плоско-выпуклые цилиндрические линзы имеют одну плоскую и одну выпуклую цилиндрическую поверхность, их фокусное расстояние положительное. Эти линзы работают только в одном измерении, а не в двух симметричных. Плоско-выпуклые цилиндрические линзы обеспечивают наилучшие характеристики при тех же условиях эксплуатации, что и плосковыпуклые сферические линзы: при конечных коэффициентах сопряжения от 5X.
|
Особенности: - Материал: UVFS, BK7; - Стандартный размер: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: 50 мм - 10000 мм; - Изготовление элементов на заказ. |
Применения: - Заведение луча в щель или узкий длинный детектор; - Анаморфное формирование пучка; - Коррекция астигматизма пучка лазерного диода. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
