Поставщик
|
Optogama |
|
Артикул
|
7606 |
|
Тип линз
|
выпуклые |
|
Материал
|
BK7 |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
200-1000 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

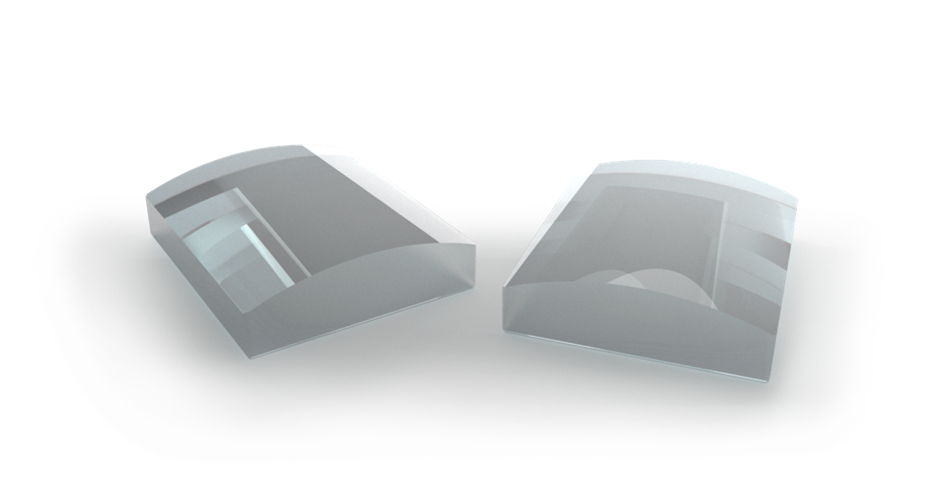

Плоско-выпуклая цилиндрическая линза производства Optogama изготовлена из оптического стекла BK7 и имеет одну плоскую и одну цилиндрически изогнутую поверхность с фокусным расстоянием 300 мм. В отличие от сферических линз, цилиндрическая оптика фокусирует свет только в одном направлении, преобразуя, например, круглый лазерный пучок в узкую линию или, наоборот, растягивая линейный источник в равномерную полосу засветки. Рабочая площадь линзы составляет 25,4x25,4 мм, а толщина по краю — 2 мм, что типично для тонких цилиндрических элементов такого форм-фактора. Стекло BK7 обеспечивает хорошее пропускание в видимом диапазоне и достаточную механическую прочность для применения в промышленных и лабораторных оптических системах.
Характеристики
- Производитель: Optogama
- Тип: плоско-выпуклая цилиндрическая линза
- Материал: оптическое стекло BK7
- Фокусное расстояние: 300 мм
- Рабочая площадь: 25,4 x 25,4 мм
- Толщина по краю: 2 мм
- Фокусировка только вдоль одной оси
Отрасли применения
Цилиндрические линзы такого типа применяются в лазерных системах для формирования линейного профиля пучка, в сканирующих устройствах, штрихкодовых сканерах и системах структурированного освещения, где требуется преобразование круглого пучка в линию. Их используют в промышленных установках лазерной маркировки и резки, в машинном зрении для подсветки объектов узкой полосой света, а также в спектроскопическом оборудовании, где цилиндрическая оптика применяется для согласования формы пучка с входной щелью прибора.
Описание
Плоско-выпуклые цилиндрические линзы имеют одну плоскую и одну выпуклую цилиндрическую поверхность, их фокусное расстояние положительное. Эти линзы работают только в одном измерении, а не в двух симметричных. Плоско-выпуклые цилиндрические линзы обеспечивают наилучшие характеристики при тех же условиях эксплуатации, что и плосковыпуклые сферические линзы: при конечных коэффициентах сопряжения от 5X.
|
Особенности: - Материал: UVFS, BK7; - Стандартный размер: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: 50 мм - 10000 мм; - Изготовление элементов на заказ. |
Применения: - Заведение луча в щель или узкий длинный детектор; - Анаморфное формирование пучка; - Коррекция астигматизма пучка лазерного диода. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
