Поставщик
|
Optogama |
|
Артикул
|
7174 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25.4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
25.4 мм (1") |
Описание

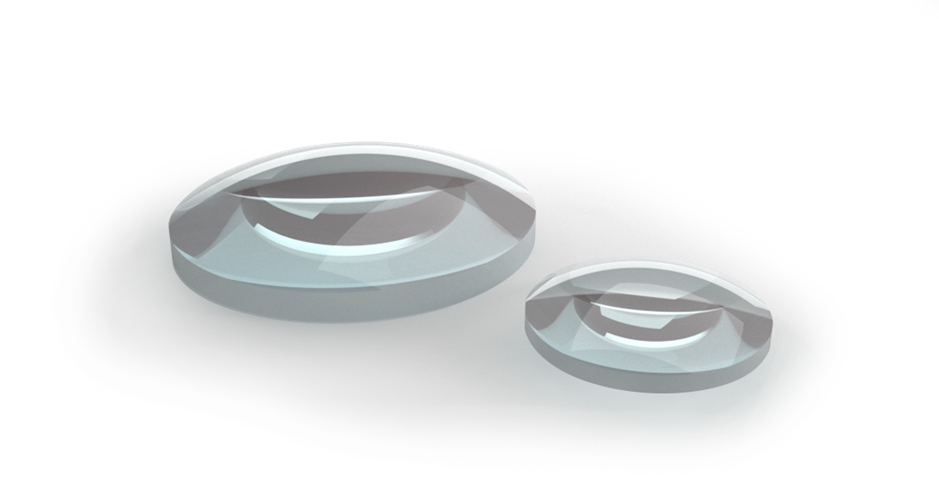

Плоско-выпуклая сферическая линза Optogama с артикулом 7174 изготовлена из плавленого кварца (UVFS — UV Fused Silica), который является одним из лучших материалов для оптики ультрафиолетового, видимого и ближнего инфракрасного диапазонов. Плавленый кварц обладает чрезвычайно высокой прозрачностью в широком спектральном диапазоне от 185 нм до 2,1 мкм, низким коэффициентом теплового расширения, высокой устойчивостью к термическому удару и лазерному излучению, а также отличной химической стойкостью. Линза имеет диаметр 25,4 мм (1 дюйм), толщину по краю 2 мм и фокусное расстояние 500 мм, что делает её длиннофокусным элементом, предназначенным для прецизионной коллимации и фокусировки световых пучков с минимальной кривизной волнового фронта. Плоско-выпуклая конструкция обеспечивает положительное фокусное расстояние и оптимально подходит для применений, где один из сопряжённых отрезков более чем в пять раз превышает другой, что минимизирует сферические аберрации. Благодаря большому фокусному расстоянию линза обеспечивает малое увеличение и широкое поле зрения, что делает её идеальной для использования в качестве коллиматорной оптики в лазерных системах, спектрометрах и интерферометрах. Оптическая поверхность линзы имеет высокое качество обработки, а световой диаметр превышает 90% от внешнего диаметра, что обеспечивает эффективный сбор света. Линза может использоваться как в составе сложных оптических сборок, так и в качестве самостоятельного элемента. Типичные области применения включают лазерную оптику, спектроскопию, фемтосекундные лазерные системы, оптические ловушки и научные исследования в области фотоники. Продукция Optogama отличается высокими стандартами качества и соответствием международным требованиям, что делает её востребованной в научных и промышленных приложениях по всему миру.
Характеристики
- Производитель: Optogama
- Артикул: 7174
- Тип линзы: плоско-выпуклая сферическая
- Материал: UVFS (плавленый кварц)
- Диаметр: ⌀25,4 мм (1")
- Толщина по краю: 2 мм
- Фокусное расстояние: 500 мм
- Спектральный диапазон: 185 нм – 2,1 мкм
- Световой диаметр: >90% от внешнего диаметра
- Покрытие: без покрытия (uncoated)
- Форма: плоско-выпуклая
- Применение: коллимация, фокусировка
Отрасли применения
- Лазерная оптика и фемтосекундные лазерные системы
- Спектроскопия и спектральный анализ
- Коллимация и фокусировка лазерных пучков
- Интерферометрия и голография
- Оптические ловушки и системы манипуляции микрообъектами
- Научные исследования в области фотоники и квантовой оптики
- УФ-литография и полупроводниковая промышленность
- Аэрокосмические и оборонные оптические системы
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
