Поставщик
|
Optogama |
|
Артикул
|
7160 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25.4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
25.4 мм (1") |
Описание
Плоско-выпуклая сферическая линза от Optogama изготовлена из ультрачистого кварцевого стекла UVFS, обладающего широчайшим диапазоном оптической прозрачности — от глубокого ультрафиолета до ближнего инфракрасного излучения — и высокой устойчивостью к лазерному повреждению, что делает материал предпочтительным выбором для мощных лазерных систем. Диаметр линзы обозначен как ⌀25.4 мм, то есть ровно один дюйм — самый распространённый стандартный типоразмер в лабораторной и промышленной оптике, обеспечивающий совместимость с большинством стандартных оправ и держателей. Толщина по краю линзы составляет 2 мм, что указывает на относительно тонкий профиль элемента при выпуклой центральной части. Фокусное расстояние 40 мм задаёт умеренную относительную апертуру порядка f/1.6, что делает линзу достаточно светосильной для практических задач фокусировки и коллимации лазерного излучения.
Характеристики
- Тип: плоско-выпуклая сферическая линза
- Материал: кварцевое стекло UVFS
- Диаметр: ⌀25.4 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 40 мм
- Производитель: Optogama
- Артикул: 7160
Отрасли применения
Благодаря стойкости UVFS к высокой оптической плотности мощности такие линзы используют в системах лазерной резки, сварки и маркировки, в научных лазерных установках УФ- и видимого диапазона, а также в аналитическом оборудовании, где требуется устойчивость оптики к длительному воздействию интенсивного излучения. Их применяют в фотонных исследовательских лабораториях и в промышленных системах формирования лазерного пучка.
Описание

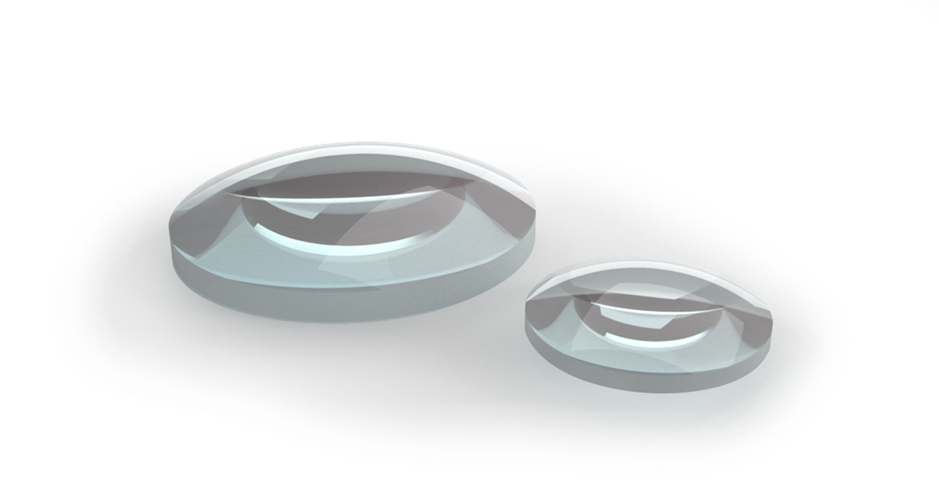

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
