Описание
Плоско-выпуклая сферическая линза 7171 от Optogama изготовлена из плавленого кварца (UVFS) и имеет диаметр 25,4 мм. Толщина по краю составляет 2 мм, а фокусное расстояние — 250 мм. Линза не имеет просветляющего покрытия, что делает её пригодной для широкополосного применения в диапазоне от 200 до 2200 нм. Плоско-выпуклая форма выбрана для минимизации сферической аберрации при коллимации точечных источников или фокусировке коллимированного пучка. Плавленый кварц обладает низким тепловым расширением и высокой лучевой стойкостью, что делает линзу пригодной для работы с лазерами. Линза поставляется без оправы и совместима со стандартными держателями для оптики диаметром 25,4 мм. Она идеальна для использования в лазерных системах, спектрометрах и других оптических приборах, где требуется широкополосная прозрачность без ограничений, связанных с покрытием.
Характеристики
- Тип: плоско-выпуклая сферическая линза
- Материал: плавленый кварц (UVFS)
- Диаметр: 25,4 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 250 мм
- Без покрытия
- Производитель: Optogama
- Артикул: 7171
Отрасли применения
Линза 7171 используется в широком спектре оптических систем, включая лазерные дальномеры, спектрометры, интерферометры и устройства машинного зрения. Благодаря отсутствию покрытия она может работать в УФ-диапазоне, а также с мощными лазерами, где покрытие могло бы быть повреждено. В научных исследованиях линза применяется для коллимации излучения диодных лазеров и светодиодов, а также для фокусировки света на фотодетекторы. Промышленные применения включают датчики, системы контроля качества и измерительные приборы, где требуется стабильная и точная фокусировка.
Описание

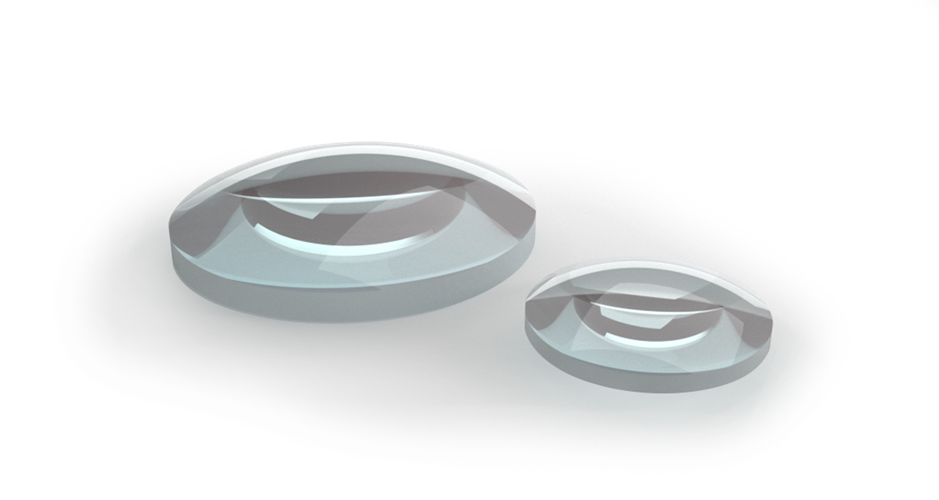

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
