Поставщик
|
Optogama |
|
Артикул
|
7169 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25,4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
25.4 мм (1") |
Описание
Плоско-выпуклая сферическая линза из материала UVFS (плавленый кварц для ультрафиолетового диапазона) отличается расширенным пропусканием в коротковолновой области спектра по сравнению с обычными оптическими стёклами, что обусловлено высокой чистотой синтетического кварца и отсутствием значительного поглощения в УФ-диапазоне, характерного для боросиликатных материалов. Толщина по краю указывает на форм-фактор линзы с относительно длинным фокусным расстоянием, при котором центральная часть значительно толще краевой зоны, что типично для слабо изогнутых длиннофокусных линз. Линза изготовлена производителем Optogama, специализирующимся на прецизионной оптике для лазерных применений, что подразумевает контроль качества поверхности и материала на уровне, соответствующем требованиям современных лазерных систем. Материал UVFS также обладает низким показателем автофлуоресценции, что важно в чувствительных оптических измерениях с использованием коротковолнового излучения.
Характеристики
- Материал: UVFS (плавленый кварц для УФ диапазона)
- Тип: плоско-выпуклая сферическая линза
- Диаметр: 25.4 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 175 мм
- Производитель: Optogama
Отрасли применения
Линза применяется в ультрафиолетовых лазерных системах, спектроскопии, флуоресцентном анализе и научном оборудовании, где требуется высокое пропускание излучения в коротковолновой части спектра при длиннофокусной оптической схеме. Также такие линзы используются в аналитических приборах и лабораторных установках, работающих с УФ-источниками света.
Описание

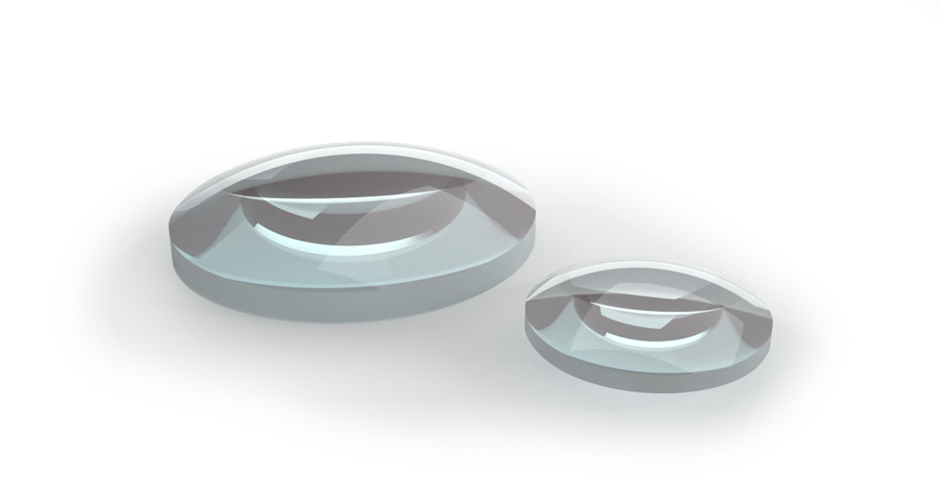

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
