Поставщик
|
Optogama |
|
Артикул
|
7176 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25,4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
25.4 мм (1") |
Описание

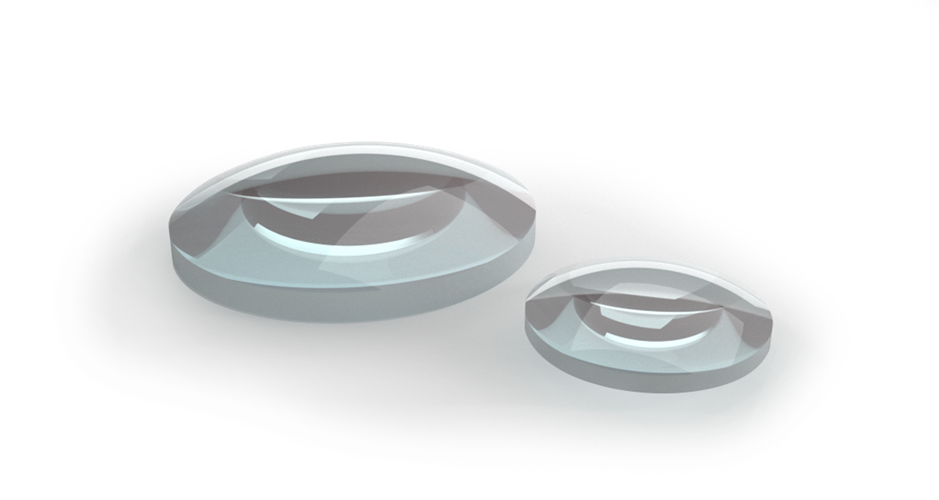

Плоско-выпуклая сферическая линза производства Optogama выполнена из ультрафиолетового плавленого кварца (UVFS) — материала, отличающегося исключительно высокой прозрачностью от глубокого ультрафиолета до ближнего инфракрасного диапазона, низким коэффициентом теплового расширения и высокой лучевой стойкостью, что особенно важно при работе с мощным лазерным излучением. Диаметр линзы составляет 25,4 мм, фокусное расстояние — 1000 мм, что относит элемент к категории длиннофокусной, слабо сходящейся оптики с минимальной сферической аберрацией. Толщина по краю линзы указана как 2 мм, что определяет механические габариты элемента при его установке в оправу. Плавленый кварц марки UVFS проходит специальную очистку от гидроксильных групп и примесей металлов на этапе синтеза, что снижает поглощение и повышает устойчивость материала к соляризации при длительном воздействии коротковолнового излучения.
Характеристики
- Производитель: Optogama
- Материал: ультрафиолетовый плавленый кварц (UVFS)
- Тип: плоско-выпуклая сферическая линза
- Диаметр: 25,4 мм
- Фокусное расстояние: 1000 мм
- Толщина по краю: 2 мм
- Высокая лучевая стойкость материала
Отрасли применения
Линзы из UVFS с длинным фокусным расстоянием применяются в системах транспортировки мощного лазерного излучения, УФ-оптике, научных лазерных установках и высокоточных измерительных приборах, где важны минимальные оптические потери и устойчивость материала к высоким плотностям энергии. Такие линзы также применяются в интерферометрических измерительных приборах и в системах формирования протяжённых лазерных пучков для геодезических и метрологических задач.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
