Поставщик
|
Optogama |
|
Артикул
|
7121 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀12.7 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание

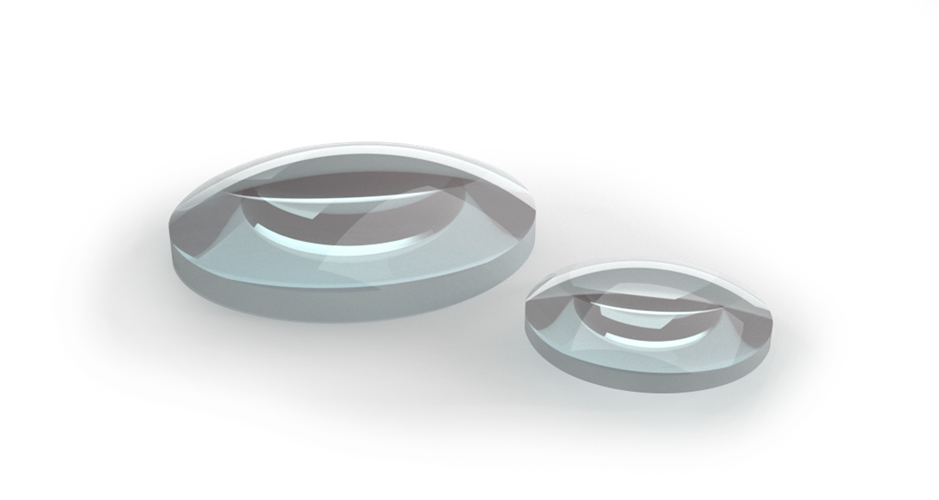

Плоско-выпуклая сферическая линза 7121 производства литовской компании Optogama изготовлена из кварцевого стекла UVFS (UV Fused Silica) — материала с широким диапазоном пропускания (от глубокого УФ до среднего ИК) и высокой лучевой стойкостью к лазерному излучению. Диаметр линзы составляет 12,7 мм (1/2 дюйма), фокусное расстояние — 75 мм, толщина по краю — 2 мм.
Одна поверхность линзы плоская, вторая — сферическая выпуклая; такая геометрия обеспечивает предсказуемую фокусировку или коллимацию пучка и удобна как для одиночного применения, так и для встраивания в составные объективы совместно с другими элементами линейки Optogama.
Материал UVFS отличается низким коэффициентом теплового расширения и минимальным поглощением в широком спектральном диапазоне, что делает линзу пригодной для прецизионных лазерных систем, включая применения с высокой плотностью мощности и импульсным излучением, где критична термическая и оптическая стабильность материала.
Характеристики
- Артикул: 7121; производитель: Optogama
- Тип: плоско-выпуклая сферическая линза (PCX)
- Диаметр: ⌀12,7 мм
- Фокусное расстояние: 75 мм
- Толщина по краю: 2 мм
- Материал: кварцевое стекло UVFS (UV Fused Silica)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Научные исследования и прецизионное лазерное приборостроение
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
