Описание

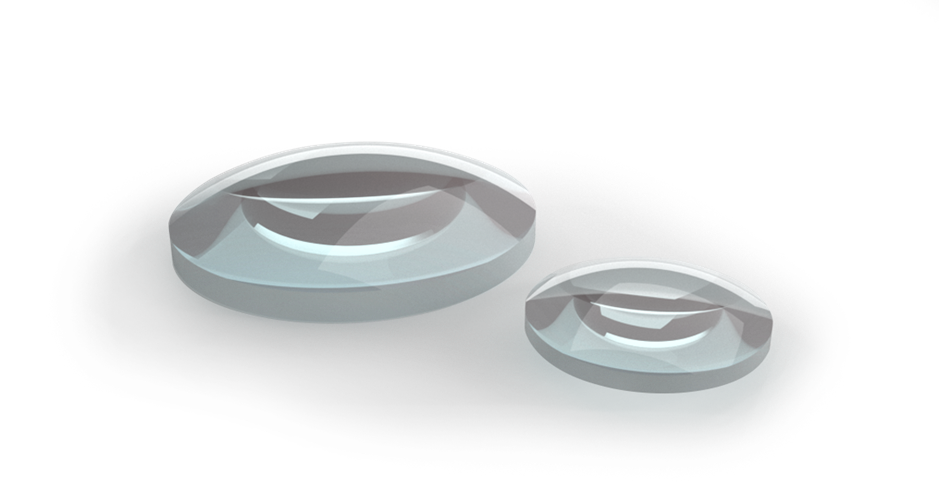

Плоско-выпуклая сферическая линза Optogama изготовлена из UVFS и предназначена для фокусировки и коллимации излучения в широком спектральном диапазоне. Диаметр 12,7 мм соответствует формату полудюймовой оптики, толщина по краю составляет 2 мм, а фокусное расстояние равно 50 мм. Такая комбинация параметров удобна для компактных лабораторных систем и оптико-электронных модулей.
Плавленый кварц UVFS отличается хорошей прозрачностью в УФ, видимой и ближней инфракрасной областях, а также низким тепловым расширением. Линза может использоваться в установках, где температура меняется или присутствует интенсивное лазерное излучение. Положительная оптическая сила позволяет собирать свет от источника и формировать фокус в заданной плоскости.
При фокусировке коллимированного пучка выпуклую поверхность обычно обращают к входящему свету. Точность результата зависит от соосности, качества оправы и положения фокальной плоскости. При отсутствии специализированного покрытия отражения следует учитывать в расчёте мощности. Оптический элемент устанавливают без чрезмерного давления на кромку и защищают от загрязнений.
Характеристики
- Тип: плоско-выпуклая сферическая линза.
- Материал: UVFS, плавленый кварц.
- Диаметр: 12,7 мм.
- Толщина по краю: 2 мм.
- Фокусное расстояние: 50 мм.
- Оптическая сила: положительная.
- Формат: круглая оптика диаметром 1/2 дюйма.
- Назначение: фокусировка и коллимация широкополосного излучения.
Отрасли применения
- УФ- и видимая лазерная оптика.
- Флуоресцентная микроскопия.
- Спектроскопия.
- Машинное зрение.
- Оптическая метрология.
- Научные и учебные стенды.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
