Поставщик
|
Optogama |
|
Артикул
|
7138 |
|
Тип линз
|
сферические |
|
Материал
|
BK7 |
|
Диаметр
|
⌀25.4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание
Плоско-выпуклая сферическая линза Optogama изготовлена из стекла BK7 и предназначена для фокусировки и коллимации видимого и ближнего инфракрасного излучения. Диаметр 25,4 мм соответствует однодюймовому формату, толщина по краю составляет 2 мм, а фокусное расстояние равно 75 мм. Такая геометрия обеспечивает умеренную положительную оптическую силу и подходит для универсальных лабораторных схем.
Материал BK7 отличается хорошей однородностью, стабильными оптическими свойствами и широкой областью применения. Линза может использоваться с видимыми источниками, лазерными диодами и ближним ИК при условии соответствия фактического диапазона пропускания конкретного стекла. Отсутствие указанного специализированного покрытия требует учитывать отражение на поверхности.
Для фокусировки коллимированного пучка выпуклую поверхность обычно ориентируют к источнику. Фокусное расстояние 75 мм удобно для осветителей, коллиматоров и измерительных систем с умеренной рабочей дистанцией. При монтаже необходимо обеспечить соосность, равномерную фиксацию и отсутствие давления на кромку. Линза подходит как для отдельных экспериментов, так и для составных оптических узлов.
Характеристики
- Тип: плоско-выпуклая сферическая линза.
- Материал: оптическое стекло BK7.
- Диаметр: 25,4 мм.
- Толщина по краю: 2 мм.
- Фокусное расстояние: 75 мм.
- Оптическая сила: положительная.
- Формат: круглая оптика диаметром 1 дюйм.
- Назначение: фокусировка и коллимация света.
Отрасли применения
- Лазерная оптика.
- Осветительные системы.
- Спектроскопия.
- Оптическая метрология.
- Машинное зрение.
- Учебные и исследовательские установки.
Описание

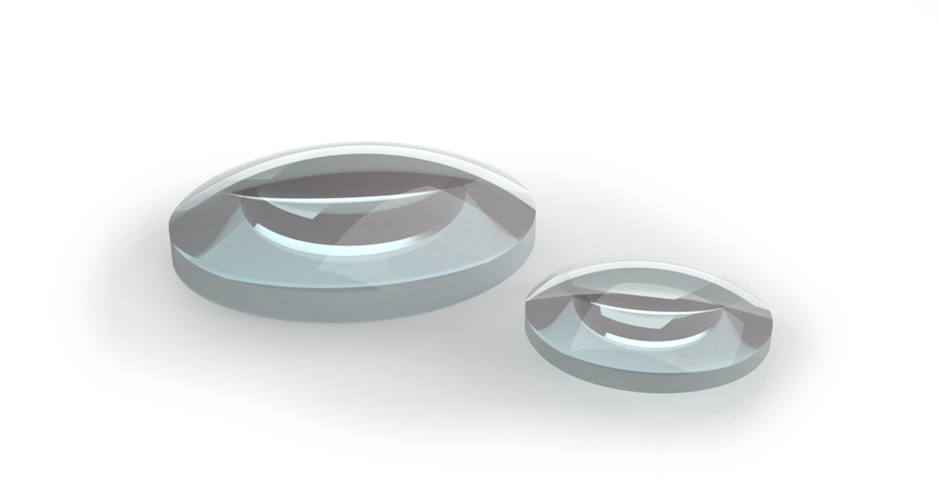

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
