Описание
Длиннофокусная линза диаметром один дюйм обеспечивает слабую положительную оптическую силу и подходит для мягкой коррекции расходимости, фокусировки на большой дистанции или введения небольшой сходимости в почти коллимированный пучок. Фокус 700 мм уменьшает сферическую аберрацию относительно короткофокусных элементов той же апертуры.
BK7 широко применяется в видимой и ближней ИК-области благодаря однородности и удобной обработке. При отсутствии просветляющего покрытия каждая граница воздух–стекло создает отражательные потери и слабые паразитные изображения; в чувствительном канале это учитывают наклоном элемента или добавлением диафрагм. Кромочная толщина 2 мм требует оправы с равномерной осевой фиксацией без чрезмерного усилия, особенно при горизонтальном расположении большого светового диаметра.
Характеристики
- материал — оптическое стекло BK7
- диаметр — 25,4 мм
- фокусное расстояние — 700 мм
- толщина по краю — 2 мм
- форма — плоско-выпуклая сферическая
- покрытие — не указано в исходной спецификации
Особенности выбора и интеграции
Плоско-выпуклая геометрия оптимальна для несимметричных сопряжений. Для конфигурации 7150: при обратной ориентации лучей фокус сохраняется, но распределение сферической аберрации меняется; это особенно заметно при большой апертуре и коротком фокусе.
Для позиции 7150 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 7150: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.
Отрасли применения
- длиннофокусные коллиматоры и телескопические каналы
- коррекция расходимости лазерного пучка
- лабораторные макеты с протяженным оптическим ходом
- проекционные и измерительные системы малой оптической силы
Плоско-выпуклая сферическая линза BK7, Ø25,4 мм, f=700 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 7150: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.
Описание

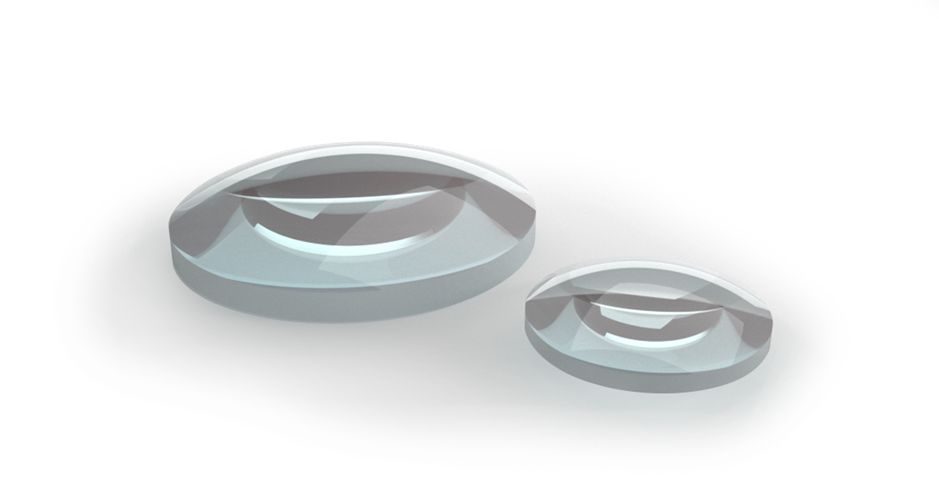

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
