Описание
Плоско-выпуклая сферическая линза Optogama изготовлена из оптического стекла BK7 и имеет диаметр 25,4 мм, толщину по краю 2 мм и фокусное расстояние 5000 мм. Такая длиннофокусная геометрия обеспечивает очень малую положительную оптическую силу и используется для слабой фокусировки, коллимации и небольшого изменения сходимости светового пучка.
Стекло BK7 обладает хорошей однородностью, стабильностью и прозрачностью в видимом диапазоне. Большое фокусное расстояние позволяет работать с почти параллельными лучами и формировать увеличенное рабочее расстояние. Линза подходит для телескопических систем, оптических стендов и установок, где требуется небольшая коррекция направления или слабое преобразование пучка.
При монтаже необходимо обеспечить высокую точность соосности: даже небольшой наклон длиннофокусной линзы может привести к заметному угловому смещению выходного пучка. Если покрытие не предусмотрено, отражательные потери рассчитывают отдельно. Диаметр 25,4 мм позволяет использовать стандартные однодюймовые оправы. Кромку следует фиксировать равномерно, не создавая напряжения в стекле.
Характеристики
- Тип: плоско-выпуклая сферическая линза.
- Материал: оптическое стекло BK7.
- Диаметр: 25,4 мм.
- Толщина по краю: 2 мм.
- Фокусное расстояние: 5000 мм.
- Оптическая сила: очень малая положительная.
- Назначение: слабая фокусировка и коллимация.
- Формат: круглая оптика диаметром 1 дюйм.
Отрасли применения
- Телескопические системы.
- Лазерная коллимация.
- Оптическая метрология.
- Интерферометрия.
- Научные оптические стенды.
- Коррекция слабой сходимости пучка.
Описание

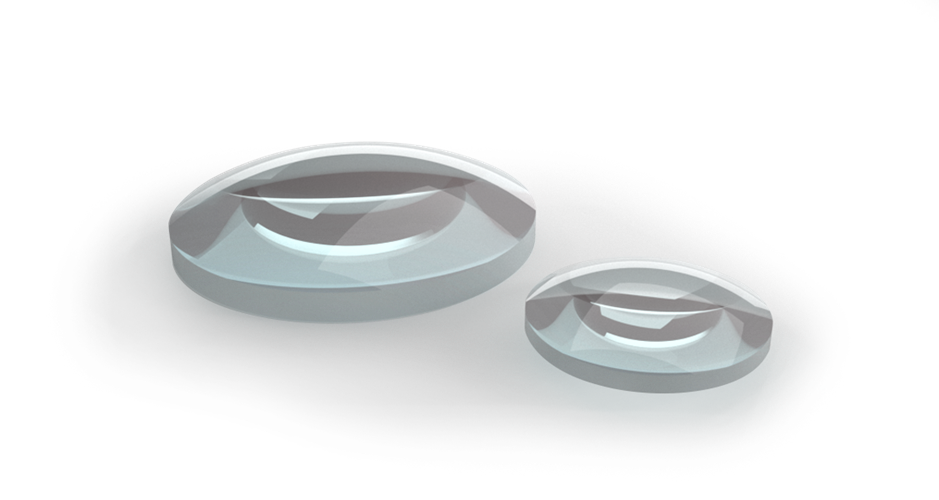

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
