Описание

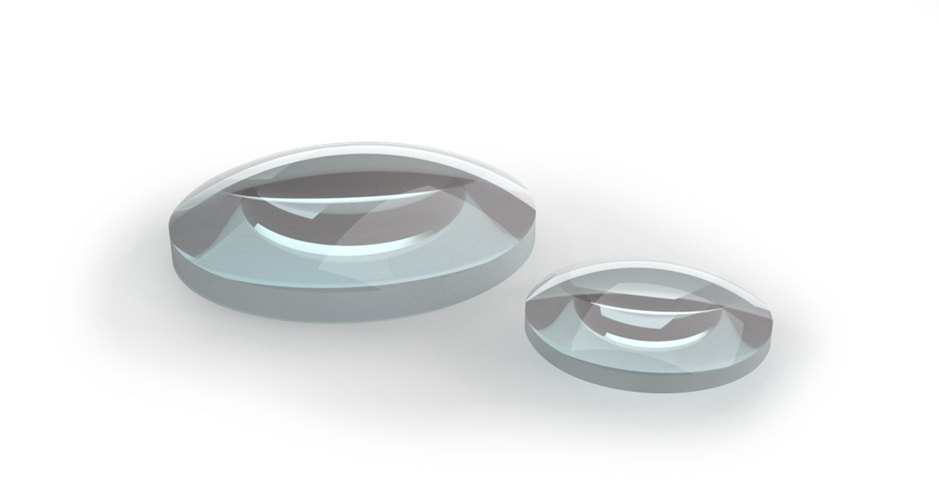

Плоско-выпуклая сферическая линза Optogama 7146 изготовлена из оптического стекла BK7 и предназначена для фокусировки или коллимации света. Диаметр 25,4 мм соответствует стандартному однодюймовому формату, благодаря чему линзу удобно устанавливать в распространенные лабораторные оправы. Фокусное расстояние 250 мм указывает на небольшую положительную оптическую силу, подходящую для работы с широкими пучками и плавного изменения их сходимости.
Толщина по краю составляет 2 мм. Плоско-выпуклая геометрия обычно применяется в несимметричных сопряжениях. При фокусировке коллимированного пучка выпуклую поверхность направляют к входящему излучению, а плоскую — к фокусу. Такая ориентация помогает уменьшить сферическую аберрацию по сравнению с обратным расположением.
BK7 широко используется в оптике видимого и ближнего инфракрасного диапазонов благодаря стабильным характеристикам, хорошей однородности и технологичности. В исходных данных не указано наличие просветляющего покрытия, поэтому перед применением в системе, чувствительной к потерям или обратным бликам, следует уточнить состояние поверхностей по паспорту позиции 7146.
Характеристики
- Производитель: Optogama.
- Каталожный номер: 7146.
- Тип: плоско-выпуклая сферическая линза.
- Материал: BK7.
- Диаметр: 25,4 мм.
- Фокусное расстояние: 250 мм.
- Толщина по краю: 2 мм.
- Оптическая сила: положительная.
- Покрытие: необходимо уточнить по паспорту производителя.
Особенности интеграции
Линзу закрепляют в однодюймовой оправе без чрезмерного осевого давления. Для фокусировки параллельного пучка выпуклую сторону ориентируют к источнику. Из-за большого фокусного расстояния необходимо предусмотреть достаточную длину оптической базы. Если линза не имеет покрытия, обратные отражения от поверхностей отводят наклоном или диафрагмами.
Отрасли применения
- Длиннофокусные коллиматоры.
- Лабораторные лазерные установки.
- Фокусировка света на фотодетекторы.
- Спектроскопические приборы.
- Осветительные и проекционные каналы.
- Учебные эксперименты по геометрической оптике.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
