Описание
Плоско-выпуклая сферическая линза 7158 от Optogama изготовлена из стекла BK7 и имеет диаметр 25,4 мм. Толщина по краю составляет 2 мм. Фокусное расстояние линзы равно 10000 мм, что делает её уникальным длиннофокусным элементом, предназначенным для коллимации пучков с чрезвычайно малой расходимостью или для фокусировки на очень большие расстояния. Столь большое фокусное расстояние достигается за счёт малой кривизны выпуклой поверхности. Линза не имеет просветляющего покрытия, что делает её пригодной для работы в широком спектральном диапазоне, включая УФ, видимую и ближнюю ИК области. BK7 обладает высокой прозрачностью, низким тепловым расширением и хорошей химической стойкостью. Линза поставляется без оправы и может быть установлена в стандартные держатели для оптики диаметром 25,4 мм. Она идеальна для использования в оптических системах, где требуется минимальная расходимость пучка, например в интерферометрах, телескопах и лазерных дальномерах. Высокое качество полировки обеспечивает низкое рассеяние и точное фокусное расстояние.
Характеристики
- Тип: плоско-выпуклая сферическая линза
- Материал: BK7
- Диаметр: 25,4 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 10000 мм
- Без покрытия
- Производитель: Optogama
- Поставляется без оправы
Отрасли применения
Линза 7158 используется в длиннофокусных оптических системах, таких как коллиматоры для лазерных пучков с малой расходимостью, телескопические системы и интерферометры. Она применяется для фокусировки излучения на большие расстояния, например в системах лазерной локации и дальнометрии. Благодаря отсутствию покрытия линза может работать в широком спектральном диапазоне, включая УФ и ИК. В научных исследованиях она востребована в экспериментах по оптике и метрологии, где требуется минимальное искажение волнового фронта. Промышленные применения включают системы контроля и калибровки оптических приборов. Линза также используется в учебных целях для демонстрации свойств длиннофокусных систем.
Описание

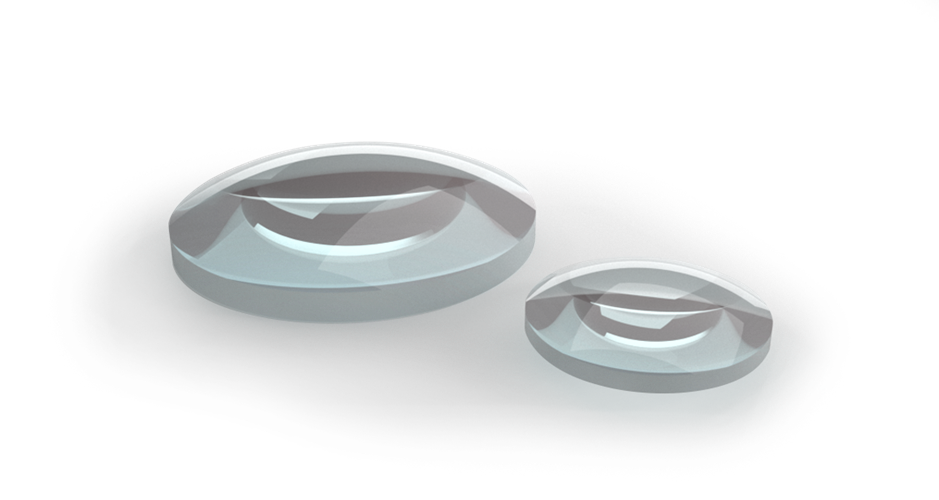

Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
