Поставщик
|
Optogama |
|
Артикул
|
7141 |
|
Тип линз
|
сферические |
|
Материал
|
BK7 |
|
Диаметр
|
⌀25.4 мм |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание

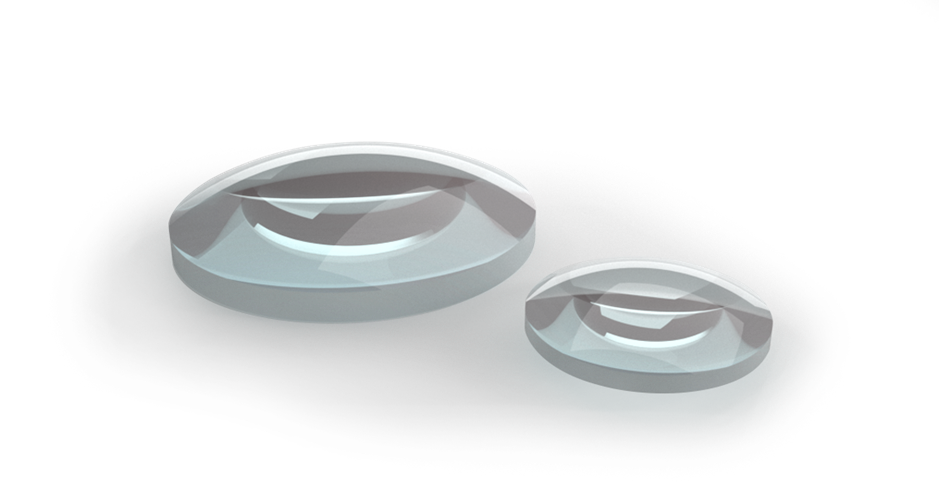

Плоско-выпуклая сферическая линза производства Optogama изготовлена из оптического стекла BK7 — одного из самых распространённых кроновых стёкол с невысокой дисперсией и хорошей прозрачностью в видимом диапазоне, диаметром 25.4 мм, толщиной по краю 2 мм и положительным фокусным расстоянием 100 мм. Одна поверхность линзы плоская, вторая сферическая выпуклая, что образует классическую собирающую линзу, применяемую для фокусировки параллельного пучка света в точку или, наоборот, для коллимации излучения точечного источника, расположенного в фокальной плоскости. Указание толщины по краю, а не в центре, важно для правильного расчёта монтажных допусков и посадки линзы в оправу с учётом её реальной кромочной геометрии.
Характеристики
- Производитель: Optogama
- Материал: оптическое стекло BK7
- Тип: плоско-выпуклая сферическая линза
- Диаметр: 25.4 мм
- Толщина по краю: 2 мм
- Фокусное расстояние: 100 мм
Отрасли применения
Линзы из стекла BK7 такого типа широко применяются в оптических приборах видимого диапазона общего назначения — в микроскопах, биноклях, проекционной технике и лабораторном оборудовании для формирования и коллимации световых пучков. Их используют в фотонных исследовательских установках при построении базовых оптических схем, в осветительных модулях аналитических приборов, а также в образовательных и демонстрационных оптических комплектах, где требуется надёжная и доступная по характеристикам собирающая линза.
Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
